- изменяемая угловая скорость вращения ротора электродвигателя, рад/с;
х - показатель степени, который характеризует статический момент при изменении скорости вращения. Для механизмов перемещения и подъёма кранов х = 0. Следовательно:
Мст. = Мст.н. = ,
где Рст = 65,98 кВт - статическая эквивалентная мощность, пересчитанная на стандартную продолжительность включения, кВт;
- номинальная угловая скорость вращения ротора электродвигателя, рад/с;
Мст. = Мст.н. = = 649,8 Нм.
Построение графика механической характеристики механизма подъёма мостового крана производим на том же графике, где и механическая характеристика выбранного электродвигателя (Рисунок 7.1).
По графику видно, что механическая характеристика механизма подъёма имеет форму прямой линии, из этого следует, что статический момент Мст не зависит от скорости вращения.
Таблица 8.
Se | We | Мдв |
0 | 104,6 | 0 |
0,01 | 103,5 | 215,9 |
0,02 | 102,5 | 420,3 |
0,03 | 101,4 | 610,14 |
0,1 | 94,14 | 1448,4 |
0,17 | 86,8 | 1630 |
0,2 | 83,68 | 1611,4 |
0,3 | 73,22 | 1424,6 |
0,4 | 62,76 | 1217,9 |
0,5 | 52,3 | 1046,7 |
0,6 | 41,84 | 911,41 |
0,7 | 31,38 | 804,27 |
0,8 | 20,92 | 718,28 |
0,9 | 10,46 | 648,14 |
1 | 0 | 590 |
Рисунок 8. Естественные механические характеристики электродвигателя и механизма подъема мостового крана.
IX Расчет и построение графиков переходного процесса при пуске электродвигателя
Целью расчета является построение характеристик зависимости момента и угловой скорости вращения электродвигателя от времени при пуске, а также определение времени переходного процесса.

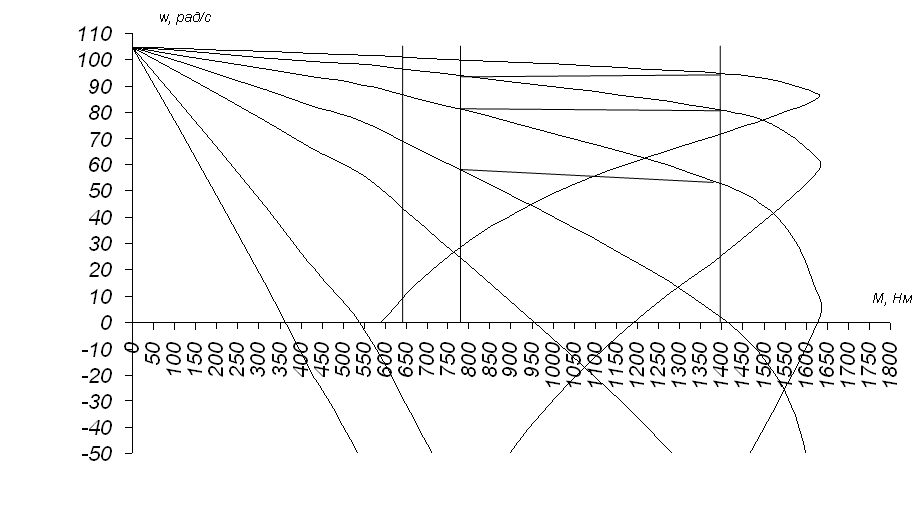

По реостатным характеристикам (рисунок 8), видно, что электродвигатель можно запустить только по характеристикам 4, 5, 6, поэтому переходной процесс рассчитаем при введенных в цепь ротора сопротивлений rд4, rд5 и rд6.
На рисунке 8 находим установившиеся и начальные значения скоростей на каждой пусковой характеристике.
Таблица 9.1
Характеристика |
Установившиеся скорости рад/с |
Начальные скорости рад/с |
4 |
= 68 |
=0 |
5 |
=88 |
=54 |
6 |
=97 |
=82 |
Определяем электромеханическую постоянную времени для каждой ступени, сек.:
Тм = Jприв ∙
где Jприв = 1,37 кг/м2 - момент инерции электропривода;
w0 = 104,6 рад/с - угловая скорость идеального холостого хода;
w - начальная скорость;
М1 = 1385,5 Нм момент пуска.
Тм = Jприв ∙ = 1,37 ∙= 0,126 сек;
Тм = Jприв ∙ = 1,37 ∙= 0,061 сек;
Тм = Jприв ∙ = 1,37 ∙ = 0,028сек.
Для каждого интервала скорости рассчитаем соот - ветствующий интервал времени, сек.:
t = Тм ∙ ln ∙
где М2 = 779,4 Н м - момент переключения;
Мст = 649,5 Н м- момент статической нагрузки.
t1 = 0,126 ∙ In ∙ = 0,217 сек;
t2 = 0,061 ∙ In ∙ = 0,105 сек;
t3 = 0,028 ∙ In ∙ = 0,048 сек.
