Типичная кинематическая схема механизма подъема крана приведена на рисунке 4.2

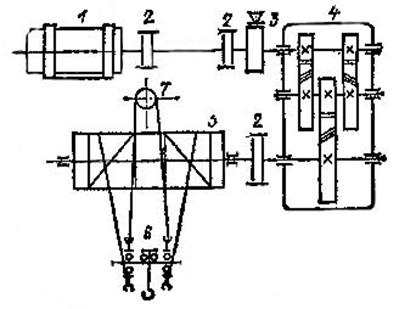

Рисунок 4.2 - Кинематическая схема механизма подъема главного крюка: 1 - двигатель; 2 - муфта; 3 - тормоз; 4 - редук -тор; 5 - барабан; 6 - полиспаст; 7 - неподвижный блок полис - пасты.

К основным параметрам механизма подъёма относятся: грузоподъемность, скорость подъема крюка, режим работы, высота подъема грузозахватного устройства.

Номинальная грузоподъемность - масса номинального груза на крюке или захватном устройстве, поднимаемого грузоподъемной машиной.

Скорость подъема крюка выбирают в зависимости от требований технологического процесса, в котором участвует данная грузоподъемная машина, характера работы, типа машины и ее производительности.

Режим работы грузоподъемных машин цикличен. Цикл состоит из перемещения груза по заданной траектории и возврата в исходное положение для нового цикла.

Для данного мостового крана рекомендуемые режимные группы:

5К - группа режима работы крана;

4М - группа режима работы механизма подъема.

На крановых установках допускается применять рабочее напряжение до 500 В, поэтому крановые механизмы снабжают электрооборудованием на напряжения 220, 380, 500 В переменного тока и 220, 440 В постоянного тока. В схеме управления предусматривают максимальную защиту, отключающую двигатель при перегрузке и коротком замыкании. Нулевая защита исключает самозапуск двигателей при подаче напряжения после перерыва в электроснабжении. Для безопасного обслуживания электрооборудования, находящегося на ферме моста, устанавливают, блокировочные контакты на люке и двери кабины. При открывании люка или двери напряжение с электрооборудования снимается.

Правилами Госгортехнадзора предусматривается четыре режима работы механизмов: лёгкий - Л, средний - С, тяжёлый - Т, весьма тяжёлый - ВТ.

Определяем режим работы крана: Проектируемый мостовой кран работает в среднем режиме с ПВ40.

Исходными данными проектирования являются физические и геометрические параметры механизма подъема мостового крана, а также размеры помещения цеха, в котором расположен кран. Исходные данные представлены в таблице 6 в п.6.

V. Разработка схемы управления мостового крана.

Целью данного расчета является выбор магнитного контроллера переменного тока, в соответствии с его выбором определяются сопротивления и токи ступеней для электропривода механизма передвижения тележки мостового крана.

Исходными данными являются технические характеристики выбранного электродвигателя в пункте 5.

Базисный момент, Нм:

М100% = 9550 ∙

М100% = 9550 ∙ =649,5 Нм.

Определяем расчетный ток резистора, А:

I100% =

где Iн - номинальный ток ротора, А;

Рн - номинальная мощность электродвигателя, кВт;

nн - номинальная частота вращения, об/мин.

I100%= = 103,15 А.

6.3 Определяем номинальное сопротивление резистора, в Ом:

Rн = (6.3)

где Ерн - напряжение между кольцами ротора, В.

Rн = = 1,9 Ом.

Согласно Ю.В. Алексееву и А.П. Богословскому для магнитного контроллера ТСАЗ160 с защитой на переменном токе находим разбивку ступеней сопротивлений и определяем сопротивление каждого резистора (в одной фазе):

R = Rном. ∙

Обозначение ступени Rступ,% R ,Ом

Р1 - Р4 5 0,095

Р4 - Р7 10 0,19

Р71 - Р10 20 0,38

Р10 - Р13 27 0,513

Р13 - Р16 76 1,444

Р16 - Р19 72 1,368

Общее 210 3,99

Находим расчетную мощность резистора (в трех фа -зах), кВт:

Рр =

Определяем параметры для условий режима С:

Частота включений фактическая 120 в час, приведенная

z = 120 ∙ = 120 ∙ = 133,6; (6.6)

k = 1,25 - коэффициент нагрузки;

а = 1,2 - коэффициент использования;

hэкв.б = 0,76 - базисный КПД электропривода;

hэкв = 0,73 - КПД электропривода для z = 136,2, согласно рис. 8 - 11.;

hдв = 0,85 - КПД электродвигателя;

e0 = 0,4 - относительная продолжительность включения.

Рр = =16,2 кВт.

На одну фазу приходится: = 5,4 кВт.

Определяем расчетный ток резистора, А. Токовые нагрузки I100% по ступеням берём из ,таблица 7 - 9:

Iр = (6.7) Iр== 60,61 А.

Значения расчетных токов по ступеням:

I = Iр ∙ (6.8)

Обозначение ступени Iступ, % I , А

Р1 - Р4 83 50,3

Р4 - Р7 59 35,75

Р71 - Р10 59 35,75

Р10 - Р13 50 30,3

Р13 - Р16 42 25,45

Р16 - Р19 30 18,18

В соответствии с таблицей нормализованных ящиков резисторов НФ 1А выбираем для ступеней Р1 - Р4, Р4 - Р7, Р7 - Р10 ящик 2ТД.754.054-06, имеющий длительный ток 102 А и сопротивление 0,48 Ом. Для ступеней Р10 - Р13, Р13 - Р16 выбираем ящик 2ТД.754.054-08, имеющий длительный ток 64 А и сопротивление 1,28 Ом. Для ступеней Р16 - Р19, выбираем ящик 2ТД.754.054-11, имеющий длительный ток 41 А и сопротивление 3,1 Ом. Рассчитаем отклонение сопротивлений от расчета и данные занесем в таблицу

R% =  100%

Таблица Отклонения сопротивлений от расчета.
