Аналогичным методом получим формулу для d:

Таким образом, поставленная задача решена: получены простые выражения ( )-( ), имеющие замкнутую форму ряда. Ошибка при определении ординат кривой, лежащих в диапазоне (0.41.0)I, не превышает 0.015 установившегося значения амплитуды сигнала, которое определяется как:

Если передача ведется двухполярными посылками с амплитудой на передающем конце Е, как в нашем случае, то формула ( ) запишется в виде

Вычислим форму сигнала на приемной стороне кабеля, зная, что связь организована с помощью кабеля ТГ, который имеет следующие характеристики:

· погонное сопротивление R=190 Ом/км;

· погонную емкость С=50 нФ/км;

· протяженность l=5 км.

Расчет формы сигнала и скорости обмена производился в Eureka версии 1.0 и приводится ниже.

R=190 ; Сопротивление кабеля, Ом

C=50e-9 ; Емкость кабеля, Ф

l=5 ; Длина кабеля, км

;--------------------------------

E=12 ; Выходное напряжение передатчика

Ro=5 ; Выходное сопротивление передатчика

Rn=100 ; Входное сопротивление приемника

;--------------------------------

Pr=0.95 ; Предел амплитуды на входе

; приемника

;--------------------------------

Ron=Ro+Rn; Общая нагрузка кабеля

a=Ron/R/l; Нормированная нагрузка

b=0.824-sqrt(0.461-(0.405-0.64*a)^2)

; Множитель, учитывающий изменение наклона

;кривой

d=1.932+sqrt(1.574-(1.207-2*a)^2)

; Оператор сдвига, учитывающий смещение

;кривой

I=E/(R*l+Ron) ; Установившееся значение

;амплитуды сигнала на выходе передатчика

Amp=Pr*I ; Амплитуда сигнала на входе при-

;емника

Ta=0.02915*C*R*l^2 ; Постоянная времени кабеля

P=d-ln((I-Amp)/I)/b ; Нормированная дли-

;тельность посылки

Tc=P*Ta ; Длительность посылки

V=1/Tc ; Скорость обмена по линии связи

i(t)=I*(1-exp(-b*(t/Ta-d))) ;

Результаты расчета:

Variables Values

a = .11052632

Amp = .010805687

b = .23301088

C = 5.0000000e-08

d = 2.7078272

E = 12.000000

I = .011374408

l = 5.0000000

P = 15.564447

Pr = .95000000

R = 190.00000

Rn = 100.00000

Ro = 5.0000000

Ron = 105.00000

Ta = 6.9231250e-06

c = .00010775461

V = 9280.3453

Скорость модуляции Бод, что удовлетворяет условиям эксплуатации проектируемого устройства.

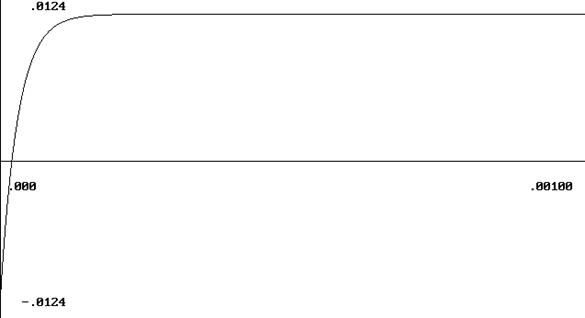

Вид сигнала на стороне приема изображен на рисунке

4. КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

4.1 Общие технические требования к печатной плате

Печатный монтаж - достижение науки пятидесятых годов двадцатого века. Промышленное освоение новых радиотехнических средств и материалов, малогабаритных вакуумных, полупроводниковых и других радиотехнических приборов, а также технологических процессов способствовало бурному развитию техники печатных схем.

В нашей стране печатный монтаж применяется с 1956 года. Опыт показывает, что печатный монтаж имеет значительные преимущества перед объемным монтажом.

К печатным платам предъявляются следующие требования:

1) Поверхность печатных плат не должна иметь пузырей, вздутий, посторонних включений, сколов, выбоин, трещин и расслоений материала основания, снижающих электрическое сопротивление и прочность изоляции. Допускаются одиночные вкрапления металла и следы его удаления на свободных от проводников участках, поверхностные сколы и просветления диэлектрика, ореолы, возникающие в результате механической обработки, если расстояние от проводника до указанного дефекта составляет не менее 0.3 мм. Допускаются также отдельные дефекты диэлектрика обнаруженные после травления и предусмотренные техническими условиями на фольгированные материалы.

2) Печатные проводники должны быть с ровными краями. В отдельных случаях допускаются неровности по краям проводников, не уменьшающие минимальной ширины проводников и расстояния между ними, предусмотренные чертежом. Отклонение размеров контактной площадки от чертежа по ширине или длине возможно, но при этом расстояние до ближайших проводников или контактных площадок в любом месте должно быть не менее минимальных величин, оговоренных в чертеже.

3) Толщина слоя меди, осажденной на всех металлизируемых участках печатной платы, должна быть в пределах 40 - 100 мкм, а на линиях земли, экранах и проводниках, лежащих по краям платы, она допускается до 150 мкм.

4) Для предохранения печатных проводников от воздействия внешней среды при длительном хранении перед сборкой, на печатные платы наносят технологическое защитное покрытие, которое удаляется после сборки и пайки, перед покрытием электроизоляционным лаком уже собранной платы.

5) В целях повышения механической жесткости платы (печатная плата, состоящая из материалов с различными коэффициентами температурного расширения, а также имеющая отверстия, естественно, подвержена короблению) необходимо, чтобы отношение ее длины к ширине не превышало 4:1.

6) Каждая плата должна иметь маркировку с указанием индекса или чертежного номера платы, а также дату изготовления.

При монтаже радиоэлектронной или электронно-вычислительной аппаратуры на печатных платах облегчаются многие технологические процессы, повышается плотность размещения элементов, снижается вероятность ошибок монтажа, а в готовой аппаратуре упрощается поиск неисправностей.

4.2 Основные принципы конструирования печатных плат

Исходным параметром при конструировании печатных плат является шаг координатной сетки. С помощью координатной сетки регламентируются основные геометрические размеры печатных плат. Как правило, центры всех видов отверстий на печатных платах располагаются в узлах координатной сетки. Ее основной шаг 2.5 мм, дополнительный - 0.635 мм.

При компоновке печатной платы стремятся достигнуть максимального заполнения ее поверхности навесными элементами и разместить их так, чтобы обеспечить кратчайшие связи между ними, выполняемые печатными проводниками. Одновременно следует помнить, что печатная плата выполняет роль шасси, и нужно ограничить ее габариты с целью достижения заданной прочности. Размеры определяются ведомственными нормативами и ГОСТами. По данным этих документов

максимальный размер печатной платы не должен превышать 240 Х 360 мм. Преимущество при разработке отдается малогабаритным платам, так как крупногабаритные печатные платы имеют малую механическую прочность и сложны в изготовлении.
