, часов

Роликоподшипник №7207 с=38500 Н и Р=

частота вращения подшипника n2=150 мин-1

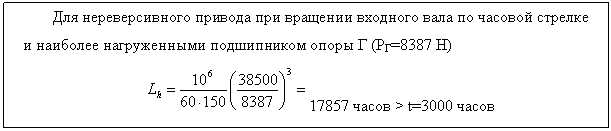

Для частореверсивного привода с наиболее нагруженными подшипником опоры Г (РГ=7190 Н)

29850 часов > t=3000 часов

9.8. Проверочный расчет промежуточного вала на прочность.

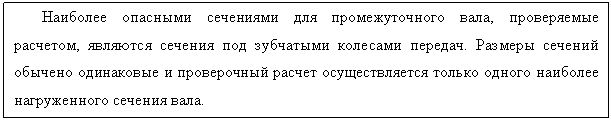

Для промежуточного вала выполненного за одно с шестерней, то есть в виде вал шестерни (рисунок 7.12 [6]), достаточно провести расчет только сечения IV (рисунок 9.5.) под зубчатым колесом.

9.8.1. Материал вала и предельные напряжения.

Материал промежуточного вала, выполненного в виде вала шестерни, соответствует материалу шестерни 40ХН. Термообработка – улучшение. По таблице П2 [6] твердость 248…293 НВ, а временное сопротивление σв=880 МПа.

Подпись: Поверхностная термообработка зубьев шестерни не влияет на общую термообработку вала и его прочностные характеристики.
Предел выносливости при симметричном цикле изгиба для легированной стали.

Подпись: Для легированной стали σ-1=0,43•σв
σ-1=0,35·σв+100 = 0,34·880+100= 408 МПа

Предел выносливости при симметричном цикле касательных напряжений.

τ-1= 0,58·σ-1=0,58·408=237 МПа

Подпись: Рисунок 9.7.
9.8.2. Сечение IV. В этим сечении вала (рисунок 9.5.) при частом реверсировании действует суммарной изгибающий момент =171,3 Нм и вращающий момент Т2=190,2Нм. Концентрация напряжений обусловлена наличием шпоночного паза. Размеры сечения вала (рисунок 9.7.) приведены с использованием таблицы 9.8. [3].

а) Полярный момент сопротивления

мм3

б) Момент сопротивления изгибу

мм3

в) Амплитуды и максимальные касательные напряжения при частом реверсировании (симметричный цикл).

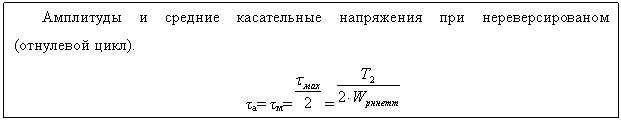

Подпись: Амплитуды и средние касательные напряжения при нереверсированом (отнуле-вой цикл).
τа= τм= =
τа= τмах==МПа; τm=0

г) Амплитуда цикла нормальных напряжений изгиба

σа=31,96 МПа

д) Средние нормальные могут возникнуть от осевой силы. Так как в принятых конструктивных исполнениях сила Fa не действует в сечении IV-VI, а передается ступицей червячного колеса над сечением, то – σм=0, где АIV – площадь вала в сечении IV-VI.

е) Коэффициент запаса прочности по нормальным напряжениям.

=

где Кσ – эффективный коэффициент концентрации напряжений;

εσ – масштабный фактор для нормальных напряжений;

β – коэффициент, учитывающий влияние шероховатости поверхности (при Rа= 0,4…3,2 мкм принимают β=0,97…0,9);

Ψσ – коэффициент чувствительности к асимметрии цикла напряжений;

Кσ = 1,9 – для сечения вала с одной шпоночной канавкой при σв=880 МПа (по таблице 8.5. [3]);

εσ = 0,73 – для легированной стали при d=40 мм по таблице 8.8. [3];

β = 0,96 – при шероховатости поверхности Rа= 0,8…мкм;

Ψσ = 0,15 – для легированной стали странице 300 [5].

ж) Коэффициент запаса прочности по касательным напряжениям

=

где Кτ, ετ, ψτ – Коэффициенты, учитывающий влияние на касательные напряжения аналогичных факторов, что и для нормальных напряжений.

Кτ = 1,9 – для сечения вала с одной шпоночной канавкой при σв=880 МПа (по таблице 8.5. [3]);

ετ = 0,75 – для легированной стали;

β = 0,96 – при шероховатости поверхности Rа= 0,8…мкм;

ψτ = 0,1 – для легированной стали странице 300 [5].

з) Результирующий коэффициент запаса прочности.

3,53 > [S] = 2

При невыполнении условия прочности для вал-шестерни увеличивают диаметры рассматриваемых сечений. При невыполнении условия прочности для вала из стали 45, которая задается в предварительных расчетах, назначают новую более качественную легированную сталь или увеличивают диаметры.

9.9. Реакции опор и вращающие и изгибающие моменты тихоходного вала.

Подпись: Для схем 1…5 и 7 привода расчетные схемы тихоходных валов приведены на ри-сунке 9.9…9.11,9.13…9.15. Для схемы 4 привода расчетная схема тихоходного вала аналогична приведенной на рисунке 9.15.
В разработанной конструкции редуктора (рисунок 7.12 [6]) тихоходный вал опирается на два радиальных шарикоподшипника, установленных "враспор". При этом расчетные точки Д и С принимаются в середине подшипников, как показано на конструктивных схемах, приведенных в верхней части рисунков 9.8. а и б. Эти рисунки соответствуют вращению входного вала против часовой стрелке и по часовой стрелке. Требуемые расчетные расстояния l7 = 146 мм; l8=54 мм берутся из эскизного проекта редуктора, а расстояние l9=85 мм с учетом расположения звездочки цепной передачи и муфты предельного момента на тихоходном валу. Рекомендации по выбору l9 даны во II части [6].
