Муфта вследствии неизбежной несоосности соединяемых валов нагружает входной вал дополнительной силой FM.

FM 168 Н

9.3.2. Реакция в опорах быстроходного вала.

Для определения реакция опор и эпюр моментов балочку-вал (рис. 9.4.) рассматривают в двух взаимно перпендикулярных плоскостях YOZ и XOY, в которых лежат составляющие силы в зацеплении.

9.3.2.1. При вращении входного вала против часовой стрелки. (рис. 9.4,а)

a) В плоскости YOZ

∑МAZ = 0;

Н

∑МБZ = 0;

Н

Проверка ∑FZ = 0; 711-911+200=0

Реакции найдены правильно.

б) В плоскости XOY

∑МAZ = 0; Н

∑МБZ = 0; Н

Проверка ∑FZ = 0; 285,2-585+282,5=0

Реакции найдены правильно.

в) Результирующие радиальные реакции опор от сил в зацеплении.

765 Н

346 Н

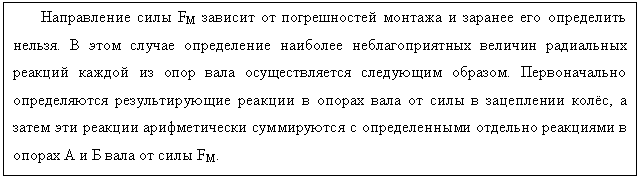

г) Реакции от силы FM

∑МA = 0; Н

∑МБ = 0; Н

Проверка ∑F = 0; 168-264+96=0

Реакции найдены правильно.

д) Суммарные радиальные реакции в опорах.

765+264=1029 Н

364+96=442 Н

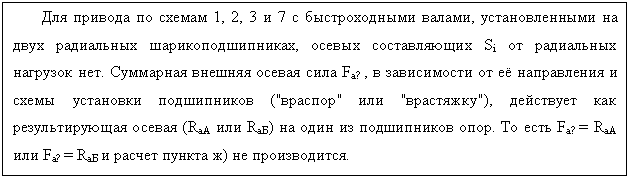

е) Суммарная внешняя осевая нагрузка.

ж) Общие радиальные и осевые нагрузки на подшипники 1 и 2 опоры А.

Подшипники конические радиально-упорные № 7207 и Ке = 0,83, а по таблице П7 [3] е=0,37

Внешняя нагрузка Fa∑ направлена влево, что соответствует схеме нагружения "а" по таблице 9.3. Далее определяем условия нагружения. Так как

Fa∑=2503 Н > 0,83·е·0,83·0,37·1029=316 Н,

то это соответствует II случаю нагружения, то есть

1029 Н;

Fa∑=2503 Н; 0

9.3.2.2.При вращении входного вала против часовой стрелки. (рис. 9.4,а)

а) В плоскости YOZ

∑МAZ = 0;

Н

∑МБZ = 0;

Н

Проверка ∑FZ = 0; 711-911+200=0

Реакции найдены правильно.

б) В плоскости XOY

∑МAZ = 0; Н

∑МБZ = 0; Н

Проверка ∑FZ = 0; 285,2-585+282,5=0

Реакции найдены правильно.

в) Результирующие радиальные реакции опор от сил в зацеплении.

346 Н

765 Н
