9.4.2. Эквивалентная нагрузка с учетом переменного режима работы.

где Х2 и Х3 – параметры графике нагружения по пункту 1.2.6. [6]

а) Для опоры А

При нереверсивном приводе и вращении входного вала против часовой стрелки

5600 Н

При нереверсивном приводе и вращении входного вала по часовой стрелке

5390 Н

а) Для опоры Б

При нереверсивном приводе и вращении входного вала против часовой стрелки

554 Н

При нереверсивном приводе и вращении входного вала по часовой стрелке

1080 Н

Для частореверсивного привода с одинаковым характером нагружения при вращении валов в обе стороны для расчета Р можно использовать зависимость

где – коэффициент относительной нагрузки i опоры при вращении валов в разные стороны.

Нагружения подшипника опоры Б составляют: Н; Н.

Тогда 0,51

РБ894 Н

9.4.3. Расчетная долговечность подшипников.

, часов

где с – динамическая грузоподъемность

ni – относительная частота вращения колец подшипника (частота вращения рассчитываемого вала).

Р – показатель степени (Р=3 – шарикоподшипник и Р= – роликоподшипник)

Для опоры А с подшипниками №7207 – =38500 Н, а Р=.

Для опоры Б с подшипниками №207 – с=13700 Н, а Р=3.

n1= 2880 мин-1

а) Долговечность опоры Б

Для частореверсивного привода при РБ=894 Н

20824 часов > t=3000 часов

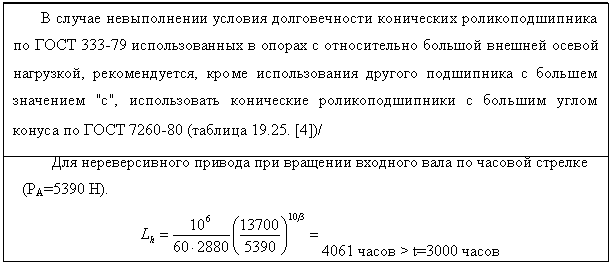

б) Долговечность опоры А

В опоре А использованы два конических подшипника, каждый из которых работает только при вращении вала в одну сторону. При этом для частореверсируемого привода требуемый срок службы подшипника в два раза меньше срока службы привода, а расчетной нагрузкой является наибольшая, т.е. РА=5600 Н

3576 часов > t = часов

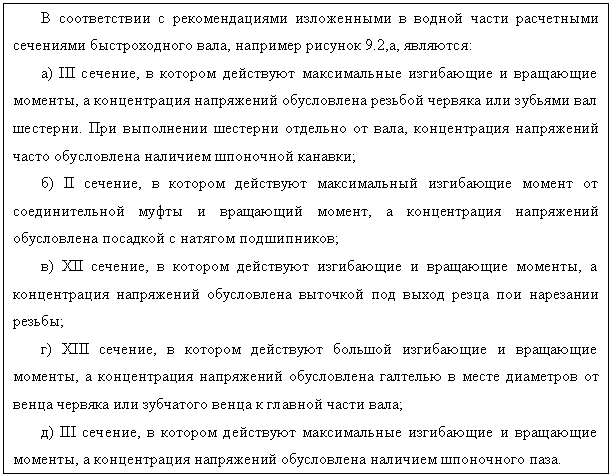

9.5. Проверочный расчет быстроходного вала на прочность.

Диаметры быстроходного вала завышены из конструктивных соображений и обычно имеют большие запасы прочности. Учитывая это, а так же с целью сокращения объема расчетных работ, студентам разрешается не производить проверку прочности быстроходного вала.

9.6. Реакции опор и изгибающих моментов промежуточного вала.

В разработанной конструкции редуктора (рисунок 7.12 [6]) промежуточный вал выполнен за одно с шестерней цилиндрической передачи II ступени. Вал-шестерня опирается на два конических роликоподшипника, установленных "враспор". Расчетные конструктивные схемы промежуточного вала приведены в верхней части рисунков 9.5,а и б. При этом рисунок 9.5,а соответствует вращению входного вала против часовой стрелки, а рисунок 9.5,б – по часовой.

9.6.1. Расчетные расстояния между точками опор В и Г и сечениями приложения внешних сил.
