е) Общие осевые нагрузки на опоры.

Подшипники установлены "враспор", а сила Fa∑ направлена влево, что соответствует схеме установки "г" по таблице 9.1. При этом опора 1 соответствует В, а опора 2 обозначена Г.

Условие нагружения Fa∑ + SВ= 1776 + 957 > SГ=1736 H, т.е. III случай нагружения

SВ + Fa∑ = 957+1776=2733 H

SВ = 957 H

9.6.3. Построение эпюр изгибающих моментов (рис 9.4.).

9.6.3.1. При вращении входного вала против часовой стрелки (рис 9.5,а).

а) Плоскость ХOZ

Сечения В и Г – МВY=0; МГY=0

Сечение IV слева – MIVY =1159·55·10-3=63,7 Н·м

Сечение IV справа – MIVY =1159·55·10-3-56510-3=20,8 Н·м

Сечение V – MVY =4239·44·10-3=186,5 Н·м

б) Плоскость ХОY

Сечения В и Г – МВZ=0; МГY=0

Сечение IV – MIVZ =755·55·10-3=41,5 Н·м

Сечение V справа – MVZ =701·44·10-3=30,8 Н·м

Сечение V слева – MVZ =701·44·10-3+234110-3=98,3 Н·м

в) Максимальные изгибающие моменты в сечениях IV и V

MIV=76 Н·м

MV=210,8 Н·м

9.6.3.2. При вращении входного вала по часовой стрелки (рис 9.5,б).

а) Плоскость ХOZ

Сечения В и Г – МВY=0; МГY=0

Сечение IV слева – MIVY =2422·55·10-3=133,2 Н·м

Сечение IV справа – MIVY =2422·55·10-3-56510-3=90,3 Н·м

Сечение V – MVY =4798·44·10-3=211,1 Н·м

б) Плоскость ХОY

Сечения В и Г – МВZ=0; МГZ=0

Сечение IV – MIVZ =1959·55·10-3=107,7 Н·м

Сечение V справа – MVZ =2993·44·10-3=131,7 Н·м

Сечение V слева – MVZ =2993·44·10-3+234110-3=64,3 Н·м

в) Максимальные изгибающие моменты в сечениях IV и V

=171,3 Н·м

=248,8 Н·м

9.7. Расчет подшипников быстроходного вала.

9.7.1. Эквивалентная радиальная нагрузка.

RE=(X·V·Rr+Y·Ra)·KБ·KT

V=1,0; KT=1; Kб=1,8 (смотри раздел 9.4.1. расчета)

а) При вращении входного вала против часовой стрелки.

Для опоры В

Так как 2,24 > e=0,37, то по таблице 9.18 [3] х=0,4, а по таблице П7 [3] у=1,62

(0,4·1·1383+1,62·3096)·1,8·1=10024 Н

Для опоры Г

Так как 0,31 < e=0,37, то по таблице 9.18 [3] х=1, а у=0

1·1·4297·1,8·1=7735 Н

9.4.1.2. При вращении входного вала по часовой стрелке.

Для опоры В

Так как 0,31 < e=0,37, то по таблице 9.18 [3] х=1, а у=0

1·1·3115·1,8·1=5607 Н

Для опоры Г

Так как 0,48 > e=0,37, то по таблице 9.18 [3] х=0,4, а по таблице П7 [3] у=1,62

(0,4·1·5655+1,62·2733)·1,8·1=12041 Н

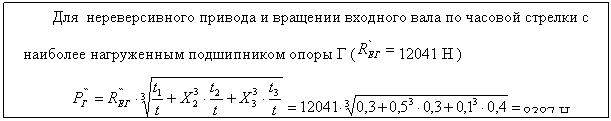

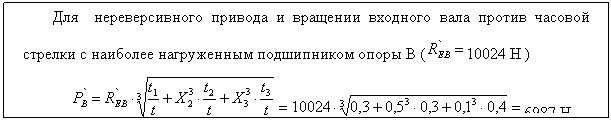

9.7.2. Эквивалентная нагрузка с учетом переменного режима работы.

Подшипники в опорах В и Г промежуточного вала одинаковы. Поэтому расчет ведется для наиболее нагруженного подшипника.

Для частореверсивного привода с одинаковым характером нагружения при вращении валов в обе стороны для расчета Р можно использовать зависимость.

где – коэффициент относительной нагрузки i опоры при вращении валов в разные стороны.

У нас наиболее нагруженной является опора Г: Н; Н.

Тогда 0,64

РГ7190 Н

9.4.3. Расчетная долговечность подшипников.
