3. Удалить первый оригинал и поместить второй оригинал на стекло с той же ориентацией, что и первый оригинал. Закрыть крышку.

4. Извлечь копии из выходного лотка, перевернуть их и вставить каждую копию ИЗОБРАЖЕНИЕМ ВНИЗ в лоток для бумаги.

5. Задать требуемое количество и нажать на СТАРТ для копирования второго оригинала.

Застревание бумаги

Мигание на дисплее буквы “Р” количества копий, когда лоток для бумаги пустой или когда бумага застряла при подаче из лотка.

Буква “Р” выдается также, если лоток для бумаги не установлен правильно.

1. Проверить наличие бумаги в лотке.

Если лоток пустой, загрузить бумагу и нажать на СТАРТ для продолжения.

· Дисплей количества выдает остающееся число копий. Если машина находится в непрерывном режиме, выдается индикация “С”.

· При истечении более 90 секунд до нажатия на СТАРТ количество должно быть задано снова.

1. При застревании бумаги осторожно удалить её и нажать на СТАРТ.

· Может потребоваться снять лоток для удаления застрявшегося листа.

· Не использовать застрявший лист.

· Дисплей количества покажет остающееся число копий. Если машина в непрерывном режиме выдается индикация “С”.

Участок выхода

Мигание индикатора (застревание) и остановка машины означает застревание бумаги в зоне выхода или на внутреннем пути бумаги.

Соблюдать осторожность, чтобы не повредить фоторецептор или коротрон во время устранения застревания. Не касаться фьюзера.

1. Выключить машину для очистки индикатора застревания.

2. Проверить участок выхода на застрявшую бумагу и удалить её.

3. Проверить бумагу внутри участка выхода. Этот тип застревания обычно вызывается превышением вместимости выходного лотка (40 листов).

4. Удалить любые остающиеся копии из лотка.

5. Вставить очиститель коротрона/объектива в выходное отверстие для удаления бумаги внутри участка выхода.

6. Включить машину.

ВНИМАНИЕ

Не касаться блестящей поверхности фоторецептора. Царапины или мазки приводят к ухудшению качества копий и к возможному укорачиванию срока службы машины.

Не оставлять фоторецептор на свету в течение продолжительного времени (свыше 10 минут). Это приводит к его повреждению и ухудшению качества копий.

Замена картриджа тонера

Индикатор замена картриджа тонера мигает, когда картридж пустой. Машина останавливается, когда текущая работа будет закончена.

1. Сдвинуть стекло оригинала влево.

2. Нажать на кнопку для открывания передней крышки.

2. Взяться за рукоятку и за запорный рычаг и вытянуть картридж тонера наружу.

3. Извлечь новый картридж тонера из мешка.

4. Энергично встряхнуть картридж для освобождения слежавшегося тонера. Активное встряхивание картриджа позволяет получить максимальное количество копий с одного картриджа.

5. Вдвинуть новый картридж тонера плотно в машину так, чтобы он защелкнулся на месте.

6. Снять защитное уплотнение со щели над рукояткой.

7. Закрыть переднюю крышку и вернуть крышку оригинала в её исходное положение.

Отдача от картриджа тонера

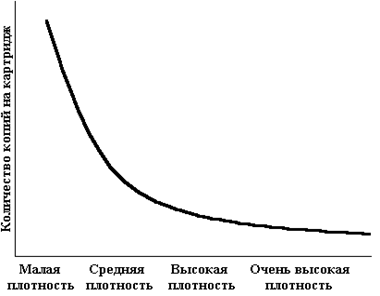

Рис. 2.1.6.

Главным фактором, влияющим на отдачу от картриджа тонера, является плотность изображения на оригинале. На (Рис. 2.1.6) показан пример того, как количество копий от картриджа уменьшается с увеличением плотности изображения.

Другие факторы, которые могут влиять на отдачу от картриджа:

¨ Размер копируемого оригинала;

¨ Темный тон;

¨ Оставление крышки оригинала открытой;

¨ Количество включений и выключений машины.

¨ Высокая влажность.

Для получения максимальной отдачи от картриджа тонера:

§ Всегда вести копирование при закрытой крышке оригинала;

§ Оставлять машину включенной в течение дня. Выключать машину в конце рабочего дня;

§ Вести копирование при регуляторе экспонирования, настроенном на Авто экспонирование, если только требуется регулировка на фон вашего оригинала;

§ Когда это возможно, устанавливать машину в сухом помещении.

Сервисный индикатор

Сервисный индикатор загорается после изготовления примерно 20 тысяч копий для того, чтобы указать, что пришло время заменять фоторецептор и сборник отработанного тонера. Эта замена не входит в гарантийные обязательства.

Обслуживание копировальной машины

Если копии имеют полосы или пятна, коротрон и объектив требуют очистки.

1. Выключить машину;

2. Сдвинуть стекло оригинала вправо и открыть крышку оригинала;

3. Снять очиститель коротрона/объектива в верхнем правом углу крышки оригинала.

4. Для очистки коротрона поместить относящиеся к коротрону конец очистителя, выровнять стрелки, помеченные 1;

5. Сдвинуть очиститель по кромке стекла два-три раза;

6. Для очистки объектива поместить относящийся к объективу конец очистителя, выровнять стрелки, помеченные 2;

7. Поместить очиститель коротрона/объектива на крышку оригинала.

8. Включить машину.

Характерные неисправности и методы их устранение

Табл. 2.1.3.
