Сигналы для записи видеоизображений компьютер получает от видеокамеры. Как и все другие виды информации, он преобразует эти сигналы в биты и байты и записывает их в свою память.

Выводится видеоизображение на экран компьютерного монитора. При этом вместе с изображением может выводиться и звук.

Вопросы для повторения

1. Понятие: информация и информатика.

2. Воздействие средств информации на органы чувств человека.

3. Виды компьютерной информации. Дать их понятие и способы представления в ПК.

2. Средства копирования и размножения

2.1. Электрографическое копирование

2.1.1. Основные принципы электрографического копирования.

Введение

Ксерография, это наиболее распространенный процесс копирования документов (в том числе увеличенных копий с микрофильмов), основанный на использовании эффекта фотопроводимости некоторых полупроводниковых материалов, нанесенных на специальную бумажную, металлическую или другую основу, и их способности удерживать частицы красящего вещества с помощью электростатических сил. Принцип электрографического копирования запатентован в США в 1938; первые аппараты для электрографии созданы в 1950 году. Широкое распространение метода электрографии обусловлено высоким качеством копий, возможностью получения копий практически с любых оригиналов, высокой производительностью (св. 7000 копий в 1 час), а также возможностью изготовления печатных форм для офсетных машин. В 79-х гг. разработаны способы электрографического копирования, позволяющие получать многоцветные копии с тоновых оригиналов.

Различают электрографическое копирование непосредственное (прямое, непереносное) и косвенное (или переносное). В первом случае копии получают непосредственно на электрофотополупроводниковой бумаге; во втором – с использованием промежуточного носителя информации – “посредника”, которым служат полированный металлический лист (обычно алюминиевый), цилиндр или гибкая лента, покрытые слоем фотополупроводника (например, аморфным селеном, селенидом или сульфидом кадмия).

Рис. 2.1.1. Фотокамеры

Первые электрографические аппараты использовали принцип фотокамеры Рис. 1.1.1.

На Рис. 2.1.2. показана схема процесса непосредственного электрографического копирования. Фотополупроводниковый слой бумаги (носителя копии) в темноте заряжают (например, с помощью коронного электрического разряда) до потенциала несколько сотен вольт. На заряженный таким образом фотополупроводниковый слой проецируют изображение оригинала:

¨ С освещенных (пробельных) участков слоя заряды стекают на проводящую основу;

¨ Участки оказавшиеся неэкспонированными (соответствующие тёмным линиям оригинала), сохраняют заряд.

¨ В результате в фотополупроводниковом слое возникает скрытое изображение оригинала в виде “потенциального рельефа”

¨ Проявляют обычно с помощью красящего порошка (тонера), частицам которого сообщается заряд, по знаку обратный заряду потенциального рельефа.

Частицы тонера притягиваются к заряженным участкам потенциального рельефа, образуя видимое изображение (Рис. 2.1.2), которое затем закрепляется.

Закрепление может быть осуществлено методом нагревания до температуры плавления порошка. Таким образом, расплавленные частицы порошка склеиваются с бумажной основой.

При косвенном электрографическом копировании скрытое изображение оригинала образуется в светочувствительном слое “посредника”. Проявленное с помощью наэлектризованного красящего порошка, оно затем переносится на обычную бумагу, кальку или иной носитель копии. Процесс закрепления изображения такой же, как при непосредственном электрографическом копировании.

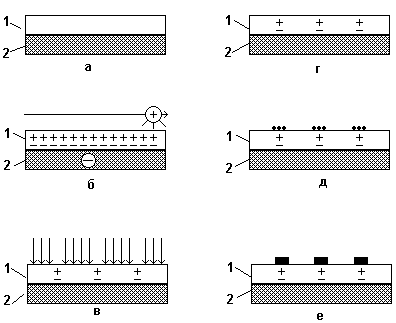

Рис. 2.1.2. Схема непосредственного электрофотополупроводникового копирования:

а – электрофотопроводниковая бумага – носитель копии

(1 – фотополупроводниковый слой, 2 – электропроводная основа);

б – распределение зарядов в носителе копии;

в – экспонирование фотополупроводникового слоя (стрелками обозначены световые лучи);

г – носитель копии после экспонирования;

д – проявление скрытого изображения (черными кружками обозначены частицы красящего порошка);

е – носитель копии с закрепленным изображением (чёрными прямоугольниками обозначены расплавленные частицы порошка, прилипшие к основе носителя).

Электрографическое копирование осуществляется в электрофотографических аппаратах с применением промежуточных носителей информации и получения копий на обычных бумагах и в аппаратах с получением копий на электрофотополупроводниковой бумаге.

Аппараты электрографического копирования различают:

¨ По способам экспонирования;

¨ По способам проявления (“мокрое” и “сухое”) и закрепления изображения;

¨ По форматам оригинала и копии;

¨ По степени автоматизации и т.д.

Экспонирование в аппаратах переносного копирования с “посредником” в виде пластины производится статическим способом – отдельными кадрами; в аппаратах с “посредником” в виде цилиндра или ленты применяют динамические способы (при котором оригинал, оптическая система и поверхность “посредника” непрерывно перемещаются относительно друг друга). Продолжительность экспонирования зависит от освещенности оригинала, светочувствительности фотополупроводника, качества оптической системы.

2.1.2. Принципы работы современных аналоговых копировальных аппаратов

Процесс сухого электростатического копирования, ставший фактическим стандартом для офисной копировальной техники, состоит из следующих этапов:

1. Предварительная зарядка отрицательным потенциалом фоточувствительного барабана.

2. Проецирование изображения на барабан таким образом, чтобы лучи, отраженные от светлых участков оригинала, нейтрализовали соответствующие области фоторецептора, оставляя отрицательно заряженными лишь те части барабана, на которые в дальнейшем будет накладываться тонер для переноса на бумагу.

3. Перенос частиц тонера с магнитного вала узла проявки на отрицательно заряженные участки поверхности фотобарабана.

4. Перенос тонера с барабана на бумагу.

5. Отделение бумаги от барабана.

6. Термическое закрепление копии.

Сердцем копировального аппарата является фотобарабан, называемый также просто барабаном или драмом. Часто фотобарабан рассматривается целиком - как неразделимый узел, включающий в себя:

Ø несущие крепления

Ø ракель для счистки отработанного тонера

Ø бункер, куда этот тонер попадает после снятия с барабана

Ø коротрон переноса

Ø лампы предварительной засветки и бланкирования

Ø специальные печатные платы барабана и т. п.

В таких случаях он называется узлом барабана, драм - картриджем или драм - юнитом. Основная функциональная часть фотобарабана светочувствительный слой, в котором при попадании фотонов света формируется скрытое электростатическое поле, представляющее собой точную проекцию оригинала, первоначально отразившего этот свет.
