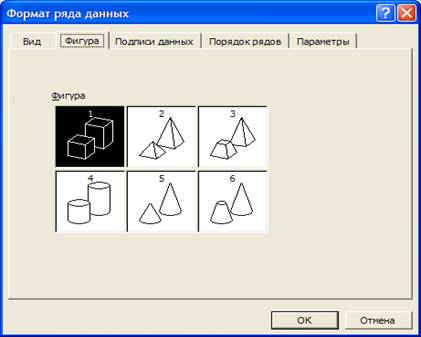

Рисунок 20. - Чтобы изменить форму конкретного маркера данных или всех маркеров выделенного ряда, выберите один из вариантов на вкладке Фигура.

Excel не допускает изменения формы маркеров данных в объемных диаграм­мах, содержащих ось рядов.

Варианты 2 и 3, а также 5 и 6 почти аналогичны друг другу. Отличие заключается в том, что при выборе вариантов 3 и 6 маркеры, представляющие меньшие значения в ряду данных, отображаются в виде усеченной фигуры. Например, при выборе варианта 3 короткие маркеры ряда данных появятся в виде усеченных пирамид.

Сглаживание линий в графиках и точечных диаграммах

Excel может применять сглаживание к рядам данных на графиках и точечных диаграммах. Чтобы воспользоваться этой возможностью, выделите ряд дан­ных, который хотите сгладить, и выберите первую команду в меню Формат. Затем на вкладке Вид (Patterns) открывшегося окна диалога Формат ряда данных установите флажок Сглаженная линия (Smoothed Line).

Изменение линий и маркеров в графиках, точечных и лепестковых диаграммах

Чтобы изменить тип, толщину и цвет линии на графике, лепестковой или точечной диаграмме, выделите ряд данных и затем выберите первую команду в меню Формат. После открытия окна диалога Формат ряда данных перейдите на вкладку Вид (Patterns), представленную на рисунке 21. На этой же вкладке можно изменить вид, цвет и размер маркеров или вовсе удалить их из ряда данных.

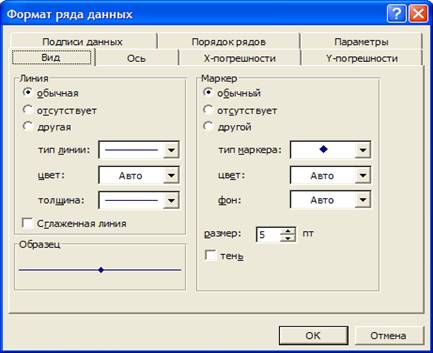

Рисунок 21. - Для форматирования линий и маркеров установите нужные значения параметров на вкладке Вид.

Отображение в графиках коридоров колебания и полос повышения и понижения

Коридор колебания — это линия, соединяющая минимальное и максимальное значения и наглядно показывающая диапазон, в пределах которого изменяют­ся значения в данной категории. На рисунке 8 показана диаграмма, иллюст­рирующая применение коридора колебания. Коридор колебания может быть показан только на плоских графиках.

Полоса повышения и понижения — это прямоугольник, нарисованный между точками данных первого и последнего ряда. Excel заполняет прямоугольник одним цветом или узором, если первый ряд расположен выше последнего, и контрастным цветом или узором в противном случае. Полосы повышения и понижения обычно используются в биржевых диаграммах для отслеживания изменения цен открытия и закрытия, но вы можете отобразить их и на плоских графиках, содержащих, по крайней мере, два ряда данных.

Чтобы отобразить в диаграмме коридоры колебания или полосы повышения и понижения, выделите любой ряд данных и выберите первую команду в меню Формат. Затем на вкладке Параметры (Options) открывшегося окна диало­га Формат ряда данных (Format Data Series) установите флажок Минимум-максимум (High-Low Lines) или Открытие-закрытие (Up-Down Bars).

При использовании в диаграмме полос повышения и понижения Excel позво­ляет изменять ширину зазора. Этот параметр обычно доступен только для гистограмм и линейчатых диаграмм, но Excel рассматривает график с полоса­ми повышения и понижения как вид гистограммы. При увеличении ширины зазора полосы повышения и понижения становятся уже, а при уменьшении — шире.

Вы можете изменить внешний вид коридоров колебания или полос повышения и понижения. Для этого выделите один (одну) из них и затем выберите первую команду в меню Формат. Excel откроет окно диалога, позволяющее изменять цвет, толщину и тип линии коридоров колебания или цвет, узор и рамку полос повышения и понижения. Для заливки полос повышения и понижения можно даже использовать текстуру или рисунок.

Отображение линий проекций в графиках и диаграммах с областями

Линия проекции — это прямая, которая проходит от точки данных до оси категорий. Линии проекций особенно полезны в диаграммах с областями, содержащих несколько рядов данных, но их можно добавить в любую диа­грамму с областями, в плоский или объемный график. Для этого выделите ряд данных и выберите первую команду в меню Формат. Затем на вкладке Параметры открывшегося окна диалога Формат ряда данных установите флажок Линии проекции (Drop Lines).

Чтобы отформатировать линии проекции для ряда данных, выделите одну из них и затем выберите первую команду в меню Формат.

Отделение секторов круга и кольца

Ваша мышь может разорвать круг или кольцо на отдельные секторы. Просто перетащите любой сектор по направлению от центра диаграммы. (Но учтите, что в кольцевой диаграмме можно отделять секторы только внешнего кольца.) Чтобы вернуть кругу или кольцу первоначальный вид, просто перетащите сектор назад в центр диаграммы.

Чтобы отделить только конкретный сектор круга или кольца в плоской или объемной диаграмме, щелкните на этом секторе два раза. Первый щелчок выделит ряд данных, а второй — конкретный сектор. После выделения сек­тора перетащите его в сторону от центра.

Форматирование вторичной круговой диаграммы и вторичной гистограммы

Вторичная круговая диаграмма и вторичная гистограмма — это круговая диа­грамма, в которой несколько точек данных отображаются на вспомогательной круговой диаграмме или гистограмме. Вспомогательная диаграмма предостав­ляет более подробную информацию о некоторой части основной диаграммы. Чтобы преобразовать обычную круговую диаграмму во вторичную круговую диаграмму или гистограмму, выделите любую ее часть и затем в меню Диа­грамма выберите команду Тип диаграммы. В правой части галереи видов круго­вой диаграммы вы найдете вторичную круговую диаграмму и вторичную гистограмму.

По умолчанию при построении вспомогательной диаграммы Excel использует два последних значения ряда данных, но допустимы и другие способы разде­ления значений между основной и вспомогательной диаграммами. Для этого выделите ряд данных во вторичной круговой диаграмме или гистограмме и выберите первую команду в меню Формат. После открытия окна диалога Фор­мат ряда данных перейдите на вкладку Параметры, представленную на рисунке 22.

Ряд данных можно разделить по положению (последние n точек данных отойдут к вспомогательной диаграмме), по значению (к вспомогательной диа­грамме отойдут все точки данных, значение которых меньше n), по доле (к вспомогательной диаграмме отойдут все секторы, значение которых составляет меньше n процентов от общей суммы). Кроме того, вы можете выбрать пункт Дополнительно (Custom) в списке Разделение рядов (Split Series By) и затем просто перетащить часть секторов из основной диаграммы во вспомогательную.

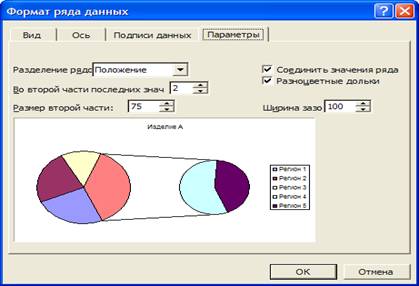

Рисунок 22. - Изменение параметров вторичной круговой диаграммы и вторичной гистограммы.

Параметры настройки для вторичной круговой диаграммы и вторичной гисто­граммы одинаковы, и единственным их отличием является форма вспомога­тельной диаграммы. После изменения параметров разделения Excel перерису­ет основную диаграмму и покажет на ней единый сектор, представляющий все точки данных, отображаемые на вспомогательной диаграмме. По умолчанию Excel рисует линии от этого общего сектора ко всей вспомогательной диаграм­ме. Вы можете удалить эти линии, сняв флажок Соединить значения ряда (Series Lines).
