Обратный порядок значений

Вы можете изменить шкалу оси значений так, что наибольшее значение будет выводиться в нижней части диаграммы, а наименьшее — в верхней. Такая шкала удобна в том случае, если все значения в диаграмме являются отрица­тельными числами и вас интересуют в основном их абсолютные значения. Чтобы инвертировать шкалу, установите на вкладке Шкала окна диалога Фор­мат оси флажок Обратный порядок значений (Values In Reverse Order).

Изменение шкалы оси категорий вручную

Чтобы вручную изменить шкалу (не временную) оси категорий, выделите ось и выберите первую команду в меню Формат. В открывшемся окне диалога Формат оси перейдите на вкладку Шкала, представленную на рисунке 10.

Изменение точки пересечения с осью значений

Обычно ось значений пересекает ось категорий левее маркеров данных для первой категории. Вы можете расположить ее по-другому, задав отличное от 1 значение в поле Пересечение с осью Y (значений) в категории номер (Value (Y) Axis Crosses At Category Number) на вкладке Шкала окна диалога Формат оси. Чтобы восстановить обычное расположение оси значений, введите в это поле значе­ние 1.

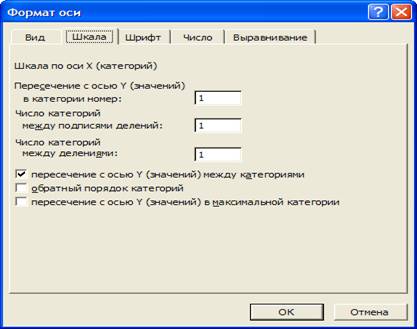

Рисунок 10. - Вкладка Шкала также позволяет изменять не временную шкалу оси категорий.

Кроме того, можно изменить положение оси значений, установив флажок Пересечение с осью Y (значений) в максимальной категории (Value (Y) Axis Crosses At Maximum Category). В этом случае Excel выведет ось значений в правой части диаграммы, если, конечно, не установлен флажок Обратный порядок категорий (Categories In Reverse Order).

Изменение интервалов между подписями делений

Обычно Excel выводит подписи делений по оси категорий для каждой группы точек данных (или для каждой точки данных в диаграмме с одним рядом). Если в диаграмме имеется много категорий, то подписи делений выводятся с наклонной ориентацией текста, чтобы они не перекрывались. Если задано горизонтальное выравнивание, Excel автоматически пропускает определенное количество подписей, чтобы избежать их перекрытия. Если вопреки всем этим мерам подписи делений, выровнен­ные по горизонтали, все равно налагаются друг на друга или если вы хотите видеть меньше подписей, введите значение, большее 1, в поле Число категорий между подписями делений (Number Of Categories Between Tick-Mark Labels) на вкладке Шкала окна диалога Формат оси. Например, если вы введете 2, Excel отобразит подписи для каждой второй категории. Если ввести 3, Excel покажет подписи для каждой третьей категории и т. д.

Изменение интервалов между делениями и линиями сетки

Значение в поле Число категорий между делениями (Number Of Categories Between Tick Marks) на вкладке Шкала окна диалога Формат оси определяет расположение основных делений на оси категорий. По умолчанию Excel создает основное деление для каждой категории. Вы можете изменить частоту делений на оси, указав в этом поле значение, большее 1.

Присутствие или отсутствие делений на оси категорий не оказывает значитель­ного влияния на внешний вид диаграммы. Но основные линии сетки продол­жают основные деления шкалы, и поэтому можно регулировать частоту появ­ления основных линий сетки, изменяя интервал между делениями шкалы.

Excel проводит промежуточные линии сетки для оси категорий в середине между соседними основными линиями сетки, и этот интервал вы не можете изменить.

Изменение расположения первого маркера

Флажок Пересечение с осью Y (значений) между категориями (Value (Y) Axis Crosses Between Categories) на вкладке Шкала окна диалога Формат оси определяет, где выводится первая точка в каждом ряду данных относительно оси значений. По умолчанию этот флажок устанавливается для линейчатых диаграмм и гистограмм и снимается для диаграмм с областями и графиков. В результате при построении линейчатых диаграмм и гистограмм Excel оставляет неболь­шой промежуток между осью и первым маркером, а в диаграммах с областями и графиках помещает их первые маркеры прямо на оси значений.

Обратный порядок категорий

Вы можете изменить шкалу оси категорий таким образом, что первая катего­рия будет отображаться в правой части диаграммы, а последняя — в левой. Это бывает полезно, если нужно обратить особое внимание на последнюю категорию. Чтобы изменить порядок категорий, установите флажок Обратный порядок категорий (Categories In Reverse Order) на вкладке Шкала окна диалога Формат оси.

Изменение шкалы оси времени вручную

Если исходные данные для оси категорий являются значениями даты/времени, Excel вместо обычной оси категорий использует ось времени. На оси времени Excel размещает деления через равные временные интервалы, что приводит к появлению раз­рывов или интерполяции значений в случае отсутствия данных для некоторых дат. Например, биржевая диаграмма ежедневных цен на акции будет содер­жать разрывы для выходных и праздничных дней.

Шкала оси времени имеет совсем другие параметры по сравнению со шкалой обычной оси категорий. Чтобы увидеть эти параметры, выделите ось времени и выберите первую команду в меню Формат. В открывшемся окне диалога Формат оси перейдите на вкладку Шкала, представленную на рисунке 11.

Задание минимального и максимального значений

Автоматическая шкала оси времени начинается с самого раннего значения даты и заканчивается самым поздним значением. Задавая минимальное и максимальное значения вручную, вы можете ограничить отображаемый временной диапазон либо поместить пустое пространство у левого или правого края диаграммы.

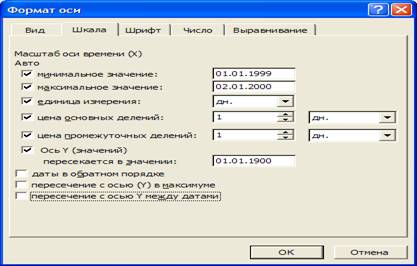

Рисунок 11. - Изменение шкалы оси времени с помощью вкладки Шкала окна диалога Формат оси.

Например, если исходные данные содержат информацию с января по декабрь 1999 г., вы можете отобразить на диаграмме только третий квартал, введя 01. 07. 99 в поле Минимальное значение (Minimum) и 01. 09. 99 — в поле Макси­мальное значение (Maximum). Чтобы наглядно показать на диаграмме, что дан­ные за 2000 г. отсутствуют, можно ввести 01. 12. 00 в поле Максимальное значе­ние. Excel сожмет изображение в левой части диаграммы, а в правой части оставит пустое белое пространство.

Изменение цены основных и промежуточных делений

Цена основных делений определяет промежутки между основными делениями шкалы, подписями делений и основными линиями сетки. Чтобы раздвинуть подписи делений и линии сетки, увеличьте значение в поле Цена основных делений (Major Unit) и выберите единицу измерения времени в списке справа от этого поля. Учтите, что цена основных делений не может быть меньше единицы измерения.

Цена промежуточных делений определяет расстояния между промежуточными делениями шкалы и линиями сетки. Вы можете увеличить или уменьшить эти расстояния, введя нужное значение в поле Цена промежуточных делений (Minor Unit) и выбрав единицу измерения времени в списке справа от этого поля. Учтите, что цена промежуточных делений должна быть меньше цены основ­ных делений.
