Коммутатор

Коммутатор (switch) – устройство, осуществляющее выбор одного из возможных вариантов направления передачи данных.

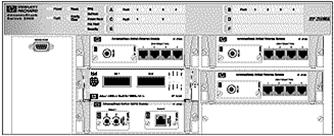

Рис. 9.1 Внешний вид коммутатора Switch 2000

В коммуникационной сети коммутатор является ретрансляционной системой (система, предназначенная для передачи данных или преобразования протоколов), обладающей свойством прозрачности (т.е. коммутация осуществляется здесь без какой-либо обработки данных). Коммутатор не имеет буферов и не может накапливать данные. Поэтому при использовании коммутатора скорости передачи сигналов в соединяемых каналах передачи данных должны быть одинаковыми. Канальные процессы, реализуемые коммутатором, выполняются специальными интегральными схемами. В отличие от других видов ретрансляционных систем, здесь, как правило, не используется программное обеспечение.

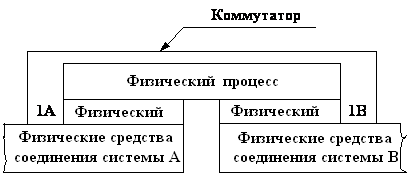

Рис. 9.2 Структура коммутатора

Вначале коммутаторы использовались лишь в территориальных сетях. Затем они появились и в локальных сетях, например, частные учрежденческие коммутаторы. Позже появились коммутируемые локальные сети. Их ядром стали коммутаторы локальных сетей.

Коммутатор (Switch) может соединять серверы в кластер и служить основой для объединения нескольких рабочих групп. Он направляет пакеты данных между узлами ЛВС. Каждый коммутируемый сегмент получает доступ к каналу передачи данных без конкуренции и видит только тот трафик, который направляется в его сегмент. Коммутатор должен предоставлять каждому порту возможность соединения с максимальной скоростью без конкуренции со стороны других портов (в отличие от совместно используемого концентратора). Обычно в коммутаторах имеются один или два высокоскоростных порта, а также хорошие инструментальные средства управления. Коммутатором можно заменить маршрутизатор, дополнить им наращиваемый маршрутизатор или использовать коммутатор в качестве основы для соединения нескольких концентраторов. Коммутатор может служить отличным устройством для направления трафика между концентраторами ЛВС рабочей группы и загруженными файл-серверами.

Коммутатор локальной сети

Коммутатор локальной сети (local-area network switch) – устройство, обеспечивающее взаимодействие сегментов одной либо группы локальных сетей.

Коммутатор локальной сети, как и обычный коммутатор, обеспечивает взаимодействие подключенных к нему локальных сетей (рис.9.8). Но в дополнение к этому он осуществляет преобразование интерфейсов, если соединяются различные типы сегментов локальной сети. Чаще всего это сети Ethernet, кольцевые сети IBM, сети с оптоволоконным распределенным интерфейсом данных.

Рис. 9.1 Схема подключения локальных сетей к коммутаторам

В перечень функций, выполняемых коммутатором локальной сети, входят:

- обеспечение сквозной коммутации;

- наличие средств маршрутизации;

- поддержка простого протокола управления сетью;

- имитация моста либо маршрутизатора;

- организация виртуальных сетей;

- скоростная ретрансляция блоков данных.

Тема 4. Маршрутизатор

Маршрутизатор (router) – ретрансляционная система, соединяющая две коммуникационные сети либо их части.

Каждый маршрутизатор реализует протоколы физического (1А, 1B), канального (2А, 2B) и сетевого (3A, 3B) уровней, как показано на рис.9.9. Специальные сетевые процессы соединяют части коммутатора в единое целое. Физический, канальный и сетевой протоколы в разных сетях различны. Поэтому соединение пар коммуникационных сетей осуществляется через маршрутизаторы, которые осуществляют необходимое преобразование указанных протоколов. Сетевые процессы выполняют взаимодействие соединяемых сетей.

Маршрутизатор работает с несколькими каналами, направляя в какой-нибудь из них очередной блок данных.

Маршрутизаторы обмениваются информацией об изменениях структуры сетей, трафике и их состоянии. Благодаря этому, выбирается оптимальный маршрут следования блока данных в разных сетях от абонентской системы-отправителя к системе-получателю. Маршрутизаторы обеспечивают также соединение административно независимых коммуникационных сетей.

Рис. 9.1 Структура маршрутизатора

Архитектура маршрутизатора также используется при создании узла коммутации пакетов.

Различие между маршрутизаторами и мостами

Маршрутизаторы превосходят мосты своей способностью фильтровать и направлять пакеты данных на сети. Так как маршрутизаторы работают на сетевом уровне, они могут соединять сети, использующие разную сетевую архитектуру, методы доступа к каналам связи и протоколы.

Маршрутизаторы не обладают такой способностью к анализу сообщений как мосты, но зато могут принимать решение о выборе оптимального пути для данных между двумя сетевыми сегментами.

Мосты принимают решение по поводу адресации каждого из поступивших пакетов данных, переправлять его через мост или нет в зависимости от адреса назначения. Маршрутизаторы же выбирают из таблицы маршрутов наилучший для данного пакета.

В поле зрения маршрутизаторов находятся только пакеты, адресованные к ним предыдущими маршрутизаторами, в то время как мосты должны обрабатывать все пакеты сообщений в сегменте сети, к которому они подключены.

Тип топологии или протокола уровня доступа к сети не имеет значения для маршрутизаторов, так как они работают на уровень выше, чем мосты (сетевой уровень модели OSI). Маршрутизаторы часто используются для связи между сегментами с одинаковыми протоколами высокого уровня. Наиболее распространенным транспортным протоколом, который используют маршрутизаторы, является IPX фирмы Novell или TCP фирмы Microsoft.

Необходимо запомнить, что для работы маршрутизаторов требуется один и тот же протокол во всех сегментах, с которыми он связан. При связывании сетей с различными протоколами лучше использовать мосты. Для управления загруженностью трафика сегмента сети также можно использовать мосты.

Тема 5. Шлюзы

Шлюз (gateway) – ретрансляционная система, обеспечивающая взаимодействие информационных сетей.

Рис. 9.1 Структура шлюза

Шлюз является наиболее сложной ретрансляционной системой, обеспечивающей взаимодействие сетей с различными наборами протоколов всех семи уровней. В свою очередь, наборы протоколов могут опираться на различные типы физических средств соединения.

В тех случаях, когда соединяются информационные сети, то в них часть уровней может иметь одни и те же протоколы. Тогда сети соединяются не при помощи шлюза, а на основе более простых ретрансляционных систем, именуемых маршрутизаторами и мостами.

Шлюзы оперируют на верхних уровнях модели OSI (сеансовом, представительском и прикладном) и представляют наиболее развитый метод подсоединения сетевых сегментов и компьютерных сетей. Необходимость в сетевых шлюзах возникает при объединении двух систем, имеющих различную архитектуру. Например, шлюз приходится использовать для соединения сети с протоколом TCP/IP и большой ЭВМ со стандартом SNA. Эти две архитектуры не имеют ничего общего, и потому требуется полностью переводить весь поток данных, проходящих между двумя системами.
