Стеки протоколов разбиваются на три уровня:

- сетевые;

- транспортные;

- прикладные.

Сетевые протоколы

Сетевые протоколы предоставляют следующие услуги: адресацию и маршрутизацию информации, проверку на наличие ошибок, запрос повторной передачи и установление правил взаимодействия в конкретной сетевой среде. Ниже приведены наиболее популярные сетевые протоколы.

- DDP (Datagram Delivery Protocol – Протокол доставки дейтаграмм).Протокол передачи данных Apple, используемый в Apple Talk.

- IP (Internet Protocol – Протокол Internet). Протокол стека TCP/IP, обеспечивающий адресную информацию и информацию о маршрутизации.

- IPX (Internetwork Packet eXchange – Межсетевой обмен пакетами) в NWLink.Протокол Novel NetWare, используемый для маршрутизации и направления пакетов.

- NetBEUI (NetBIOS Extended User Interface – расширенный пользовательский интерфейс базовой сетевой системы ввода вывода). Разработанный совместно IBM и Microsoft, этот протокол обеспечивает транспортные услуги для NetBIOS.

Транспортные протоколы

Транспортные протоколы предоставляют следующие услуги надежной транспортировки данных между компьютерами. Ниже приведены наиболее популярные транспортные протоколы.

- ATP (Apple Talk Protocol – Транзакционный протокол Apple Talk) и NBP (Name Binding Protocol – Протокол связывания имен). Сеансовый и транспортный протоколы Apple Talk.

- NetBIOS (Базовая сетевая система ввода вывода). NetBIOS Устанавливает соединение между компьютерами, а NetBEUI предоставляет услуги передачи данных для этого соединения.

- SPX (Sequenced Packet eXchange – Последовательный обмен пакетами) в NWLink.Протокол Novel NetWare, используемый для обеспечения доставки данных.

- TCP (Transmission Control Protocol – Протокол управления передачей).Протокол стека TCP/IP, отвечающий за надежную доставку данных.

Прикладные протоколы

Прикладные протоколы отвечают за взаимодействие приложений. Ниже приведены наиболее популярные прикладные протоколы.

- AFP (Apple Talk File Protocol – Файловый протокол Apple Talk).Протокол удаленного управления файлами Macintosh.

- FTP (File Transfer Protocol – Протокол передачи файлов). Протокол стека TCP/IP,используемый для обеспечения услуг по передачи файлов.

- NCP (NetWare Core Protocol – Базовый протокол NetWare). Оболочка и редиректоры клиента Novel NetWare.

- SNMP (Simple Network Management Protocol – Простой протокол управления сетью).Протокол стека TCP/IP, используемый дляуправления и наблюдения за сетевыми устройствами.

- HTTP (Hyper Text Transfer Protocol) – протокол передачи гипертекста и другие протоколы.

Тема 3. Стек OSI

Следует различать стек протоколов OSI и модель OSI рис.3.1. Стек OSI – это набор вполне конкретных спецификаций протоколов, образующих согласованный стек протоколов. Этот стек протоколов поддерживает правительство США в своей программе GOSIP. Стек OSI в отличие от других стандартных стеков полностью соответствует модели взаимодействия OSI и включает спецификации для всех семи уровней модели взаимодействия открытых систем

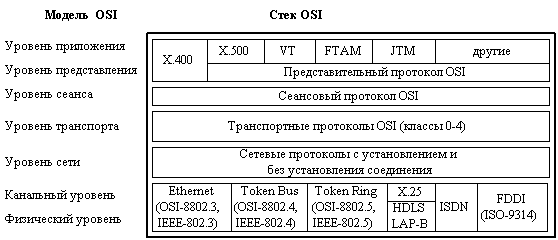

Рис. 3.1 Стек OSI

На физическом и канальном уровнях стек OSI поддерживает спецификации Ethernet, Token Ring, FDDI, а также протоколы LLC, X.25 и ISDN.

На сетевом уровне реализованы протоколы, как без установления соединений, так и с установлением соединений.

Транспортный протокол стека OSI скрывает различия между сетевыми сервисами с установлением соединения и без установления соединения, так что пользователи получают нужное качество обслуживания независимо от нижележащего сетевого уровня. Чтобы обеспечить это, транспортный уровень требует, чтобы пользователь задал нужное качество обслуживания. Определены 5 классов транспортного сервиса, от низшего класса 0 до высшего класса 4, которые отличаются степенью устойчивости к ошибкам и требованиями к восстановлению данных после ошибок.

Сервисы прикладного уровня включают передачу файлов, эмуляцию терминала, службу каталогов и почту. Из них наиболее перспективными являются служба каталогов (стандарт Х.500), электронная почта (Х.400), протокол виртуального терминала (VT), протокол передачи, доступа и управления файлами (FTAM), протокол пересылки и управления работами (JTM). В последнее время ISO сконцентрировала свои усилия именно на сервисах верхнего уровня.

Тема 4. Архитектура стека протоколов Microsoft TCP/IP

Набор многоуровневых протоколов, или как называют стек TCP/IP, предназначен для использования в различных вариантах сетевого окружения. Стек TCP/IP с точки зрения системной архитектуры соответствует эталонной модели OSI (Open Systems Interconnection – взаимодействие открытых систем) и позволяет обмениваться данными по сети приложениям и службам, работающим практически на любой платформе, включая Unix, Windows, Macintosh и другие.

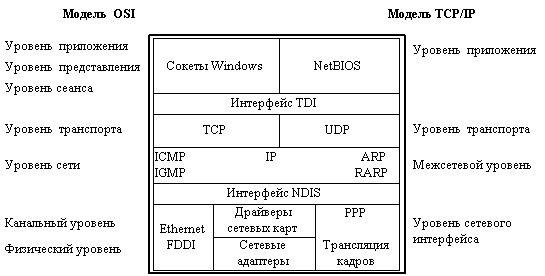

Рис. 3.1 Соответствие семиуровневой модели OSI и четырехуровневой модели TCP/IP

Реализация TCP/IP фирмы Microsoft [1] соответствует четырехуровневой модели вместо семиуровневой модели, как показано на рис. 3.2. Модель TCP/IP включает большее число функций на один уровень, что приводит к уменьшению числа уровней. В модели используются следующие уровни:

- уровень Приложения модели TCP/IP соответствует уровням Приложения, Представления и Сеанса модели OSI;

- уровень Транспорта модели TCP/IP соответствует аналогичному уровню Транспорта модели OSI;

- межсетевой уровень модели TCP/IP выполняет те же функции, что и уровень Сети модели OSI;

- уровень сетевого интерфейса модели TCP/IP соответствует Канальному и Физическому уровням модели OSI.

Уровень Приложения

Через уровень Приложения модели TCP/IP приложения и службы получают доступ к сети. Доступ к протоколам TCP/IP осуществляется посредством двух программных интерфейсов (API – Application Programming Interface):

- Сокеты Windows;

- NetBIOS.

Интерфейс сокетов Windows, или как его называют WinSock, является сетевым программным интерфейсом, предназначенным для облегчения взаимодействия между различными TCP/IP – приложениями и семействами протоколов.

Интерфейс NetBIOS используется для связи между процессами (IPC – Interposes Communications) служб и приложений ОС Windows. NetBIOS выполняет три основных функции:

- определение имен NetBIOS;

- служба дейтаграмм NetBIOS;

- служба сеанса NetBIOS.

В таблице 3.1 приведено семейство протоколов TCP/IP.

Таблица 3.1
