Вместе с тем он имеет существенные недостатки:

- в сети возможны потеря маркера, а также появление нескольких маркеров, при этом сеть прекращает работу;

- включение новой рабочей станции и отключение связаны с изменением адресов всей системы.

TDMA

Множественный доступ с разделением во времени основан на распределении времени работы канала между системами (рис.4.7).

Доступ TDMA основан на использовании специального устройства, называемого тактовым генератором. Этот генератор делит время канала на повторяющиеся циклы. Каждый из циклов начинается сигналом Разграничителем. Цикл включает n пронумерованных временных интервалов, называемых ячейками. Интервалы предоставляются для загрузки в них блоков данных.

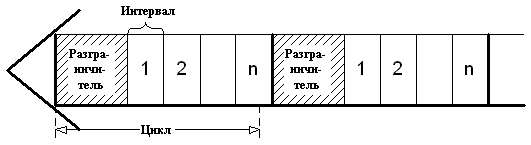

Рис. 4.1 Структура множественного доступа с разделением во времени

Данный способ позволяет организовать передачу данных с коммутацией пакетов и с коммутацией каналов.

Первый (простейший) вариант использования интервалов заключается в том, что их число (n) делается равным количеству абонентских систем, подключенных к рассматриваемому каналу. Тогда во время цикла каждой системе предоставляется один интервал, в течение которого она может передавать данные. При использовании рассмотренного метода доступа часто оказывается, что в одном и том же цикле одним системам нечего передавать, а другим не хватает выделенного времени. В результате – неэффективное использование пропускной способности канала.

Второй, более сложный, но высокоэкономичный вариант заключается в том, что система получает интервал только тогда, когда у нее возникает необходимость в передаче данных, например при асинхронном способе передачи. Для передачи данных система может в каждом цикле получать интервал с одним и тем же номером. В этом случае передаваемые системой блоки данных появляются через одинаковые промежутки времени и приходят с одним и тем же временем запаздывания. Это режим передачи данных с имитацией коммутации каналов. Способ особенно удобен при передаче речи.

FDMA

Доступ FDMA основан на разделении полосы пропускания канала на группу полос частот (Рис. 4.8), образующих логические каналы.

Широкая полоса пропускания канала делится на ряд узких полос, разделенных защитными полосами. Размеры узких полос могут быть различными.

При использовании FDMA, именуемого также множественным доступом с разделением волны WDMA, широкая полоса пропускания канала делится на ряд узких полос, разделенных защитными полосами. В каждой узкой полосе создается логический канал. Размеры узких полос могут быть различными. Передаваемые по логическим каналам сигналы накладываются на разные несущие и поэтому в частотной области не должны пересекаться. Вместе с этим, иногда, несмотря на наличие защитных полос, спектральные составляющие сигнала могут выходить за границы логического канала и вызывать шум в соседнем логическом канале.

Рис. 4.1 Схема выделения логических каналов

В оптических каналах разделение частоты осуществляется направлением в каждый из них лучей света с различными частотами. Благодаря этому пропускная способность физического канала увеличивается в несколько раз. При осуществлении этого мультиплексирования в один световод излучает свет большое число лазеров (на различных частотах). Через световод излучение каждого из них проходит независимо от другого. На приемном конце разделение частот сигналов, прошедших физический канал, осуществляется путем фильтрации выходных сигналов.

Метод доступа FDMA относительно прост, но для его реализации необходимы передатчики и приемники, работающие на различных частотах.

Вопросы

1. Что такое топология?

2. Перечислить наиболее используемые типы топологий?

3. Охарактеризовать топологию Общая шина и привести примеры использования данной топологии.

4. Какие сетевые технологии используют топологию Общая шина?

5. Охарактеризовать топологию Кольцо и привести примеры этой топологии.

6. В каких случаях используют топологию Кольцо?

7. Охарактеризовать топологию Звезда и привести примеры использования этой топологии.

8. К какой топологии относится сеть при подсоединении всех компьютеров к общему концентратору?

9. Привести примеры и охарактеризовать древовидную топологию.

10. Что такое ячеистая топология и в каких случаях она используется?

11. Что такое метод доступа и как влияет метод доступа на передачу данных в сети?

12. Какие существуют методы доступа?

13. Охарактеризовать метод доступа с прослушиванием несущей и разрешением коллизий.

14. При каком методе доступа обе станции могут одновременно начать передачу и войти в конфликт?

15. В каких сетевых технологиях используется метод CSMA/CD?

16. Охарактеризовать метод доступа с разделением во времени и перечислить в каких случаях используется данный метод.

17. Что такое маркер?

18. В каком случае рабочая станция может начать передачу данных при использовании метода доступа с передачей полномочия?

19. Охарактеризовать метод доступа с передачей полномочия.

20. Охарактеризовать метод множественного доступа с разделением частоты.

21. Какие существуют варианты использования множественного доступа с разделением во времени?

Лекция 5. ЛВС и компоненты ЛВС

Компьютерная сеть состоит из трех основных аппаратных компонент и двух программных, которые должны работать согласованно. Для корректной работы устройств в сети их нужно правильно инсталлировать и установить рабочие параметры.

Тема 1. Основные компоненты

Основными аппаратными компонентами сети являются следующие:

1. Абонентские системы:

- компьютеры (рабочие станции или клиенты и серверы);

- принтеры;

- сканеры и др.

2. Сетевое оборудование:

- сетевые адаптеры;

- концентраторы (хабы);

- мосты;

- маршрутизаторы и др.

3. Коммуникационные каналы:

- кабели;

- разъемы;

- устройства передачи и приема данных в беспроводных технологиях.

Основными программными компонентами сети являются следующие:

1. Сетевые операционные системы, где наиболее известные из них это:

- Windows NT;

- Windows for Workgroups;

- LANtastic;

- NetWare;

- Unix;

- Linux и т.д.

2. Сетевое программное обеспечение (Сетевые службы):

- клиент сети;

- сетевая карта;

- протокол;

- служба удаленного доступа.

ЛВС (Локальная вычислительная сеть) – это совокупность компьютеров, каналов связи, сетевых адаптеров, работающих под управлением сетевой операционной системы и сетевого программного обеспечения.

В ЛВС каждый ПК называется рабочей станцией, за исключением одного или нескольких компьютеров, которые предназначены для выполнения функций файл-серверов. Каждая рабочая станция и файл-сервер имеют сетевые карты (адаптеры), которые посредством физических каналов соединяются между собой. В дополнение к локальной операционной системе на каждой рабочей станции активизируется сетевое программное обеспечение, позволяющее станции взаимодействовать с файловым сервером.
