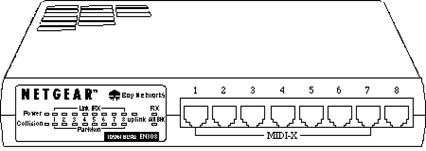

Рис. 9.2 Внешний вид концентратора

На рис. 9.3 показан внешний вид концентратора Концентраторы поддерживают технологию plug and play и не требуют какой-либо установки параметров. Необходимо просто спланировать свою сеть и вставить разъемы в порты хаба и компьютеров.

Планирование сети с хабом

При выборе места для установки концентратора примите во внимание следующие аспекты:

- местоположение;

- расстояния;

- питание.

Выбор места установки концентратора является наиболее важным этапом планирования небольшой сети. Хаб разумно расположить вблизи геометрического центра сети (на одинаковом расстоянии от всех компьютеров). Такое расположение позволит минимизировать расход кабеля. Длина кабеля от концентратора до любого из подключаемых к сети компьютеров или периферийных устройств не должна превышать 100 м.

Концентратор можно поставить на стол или закрепить его на стене с помощью входящих в комплект хаба скоб. Установка хаба на стене позволяет упростить подключение кабелей, если они уже проложены в офисе.

При планировании сети есть возможность наращивания (каскадирования) хабов.

Преимущества концентратора

Концентраторы имеют много преимуществ. Во-первых, в сети используется топология звезда, при которой соединения с компьютерами образуют лучи, а хаб является центром звезды. Такая топология упрощает установку и управление сети. Любые перемещения компьютеров или добавление в сеть новых узлов при такой топологии весьма несложно выполнить. Кроме того, эта топология значительно надежнее, поскольку при любом повреждении кабельной системы сеть сохраняет работоспособность (перестает работать лишь поврежденный луч). Светодиодные индикаторы хаба позволяют контролировать состояние сети и легко обнаруживать неполадки.

Различные производители концентраторов реализуют в своих устройствах различные наборы вспомогательных функций, но наиболее часто встречаются следующие:

- объединение сегментов с различными физическими средами (например, коаксиал, витая пара и оптоволокно) в единый логический сегмент;

- автосегментация портов – автоматическое отключение порта при его некорректном поведении (повреждение кабеля, интенсивная генерация пакетов ошибочной длины и т. п.);

- поддержка между концентраторами резервных связей, которые используются при отказе основных;

- защита передаваемых по сети данных от несанкционированного доступа (например, путем искажения поля данных в кадрах, повторяемых на портах, не содержащих компьютера с адресом назначения);

- поддержка средств управления сетями – протокола SNMP, баз управляющей информации MIB.

Тема 3. Мосты и коммутаторы

Мост (bridge) – ретрансляционная система, соединяющая каналы передачи данных.

Рис. 9.1 Структура моста

В соответствии с базовой эталонной моделью взаимодействия открытых систем мост описывается протоколами физического и канального уровней, над которыми располагаются канальные процессы. Мост опирается на пару связываемых им физических средств соединения, которые в этой модели представляют физические каналы. Мост преобразует физический (1A, 1B) и канальный (2A, 2B) уровни различных типов (рис. 9.4). Что касается канального процесса, то он объединяет разнотипные каналы передачи данных в один общий.

Мост (bridge), а также его быстродействующий аналог – коммутатор (switching hub), делят общую среду передачи данных на логические сегменты. Логический сегмент образуется путем объединения нескольких физических сегментов (отрезков кабеля) с помощью одного или нескольких концентраторов. Каждый логический сегмент подключается к отдельному порту моста/коммутатора. При поступлении кадра на какой-либо из портов мост/коммутатор повторяет этот кадр, но не на всех портах, как это делает концентратор, а только на том порту, к которому подключен сегмент, содержащий компьютер-адресат.

Мосты могут соединять сегменты, использующие разные типы носителей, например 10BaseT (витая пара) и 10Base2 (тонкий коаксиальный кабель). Они могут соединять сети с разными методами доступа к каналу, например сети Ethernet (метод доступа CSMA/CD) и Token Ring (метод доступа TPMA).

Различие между мостом и коммутатором

Разница между мостом и коммутатором состоит в том, что мост в каждый момент времени может осуществлять передачу кадров только между одной парой портов, а коммутатор одновременно поддерживает потоки данных между всеми своими портами. Другими словами, мост передает кадры последовательно, а коммутатор параллельно.

Мосты используются только для связи локальных сетей с глобальными, то есть как средства удаленного доступа, поскольку в этом случае необходимость в параллельной передаче между несколькими парами портов просто не возникает.

Рис. 9.1 Соединение двух сетей при помощи двух каналов

Когда появились первые устройства, позволяющие разъединять сеть на несколько доменов коллизий (по сути фрагменты ЛВС, построенные на hub-ах), они были двух портовыми и получили название мостов (bridge-ей). По мере развития данного типа оборудования, они стали многопортовыми и получили название коммутаторов (switch-ей). Некоторое время оба понятия существовали одновременно, а позднее вместо термина «мост» стали применять «коммутатор». Далее в этой теме будет использоваться термин «коммутатор» для обозначения этих обеих разновидностей устройств, поскольку все сказанное ниже в равной степени относится и к мостам, и к коммутаторам. Следует отметить, что в последнее время локальные мосты полностью вытеснены коммутаторами.

Нередки случаи, когда необходимо соединить локальные сети, в которых различаются лишь протоколы физического и канального уровней. Протоколы остальных уровней в этих сетях приняты одинаковыми. Такие сети могут быть соединены мостом. Часто мосты наделяются дополнительными функциями. Такие мосты обладают определенным интеллектом (интеллектом в сетях называют действия, выполняемые устройствами) и фильтруют сквозь себя блоки данных, адресованные абонентским системам, расположенным в той же сети. Для этого в памяти каждого моста имеются адреса систем, включенных в каждую из сетей. Блоки, проходящие через интеллектуальный мост, дважды проверяются, на входе и выходе. Это позволяет предотвращать появление ошибок внутри моста.

Мосты не имеют механизмов управления потоками блоков данных. Поэтому может оказаться, что входной поток блоков окажется большим, чем выходной. В этом случае мост не справится с обработкой входного потока, и его буферы могут переполняться. Чтобы этого не произошло, избыточные блоки выбрасываются. Специфические функции выполняет мост в радиосети. Здесь он обеспечивает взаимодействие двух радиоканалов, работающих на разных частотах. Его именуют ретранслятором.

Мосты (bridges) оперируют данными на высоком уровне и имеют совершенно определенное назначение. Во-первых, они предназначены для соединения сетевых сегментов, имеющих различные физические среды, например для соединения сегмента с оптоволоконным кабелем и сегмента с коаксиальным кабелем. Мосты также могут быть использованы для связи сегментов, имеющих различные протоколы низкого уровня (физического и канального).
