собой эти корабли, которые на несколько лет стали ядром русских морских сил на Дальнем Востоке?

В отличие от предыдущих русских кораблей эти броненосцы имели необычную форму надводной части корпуса: борта над главной палубой были сильно завалены внутрь - очевидно, для экономии "верхнего веса", чтобы скомпенсировать установку башен среднего калибра на верхней палубе. Этого завала не было в носу и на участке между 152-мм башнями, где борта были внутрь на 1.5 м. Подобную форму надводной части корпуса, и также из-за присутствия бортовых барбетных установок, имел только броненосный крейсер "Адмирал Нахимов".

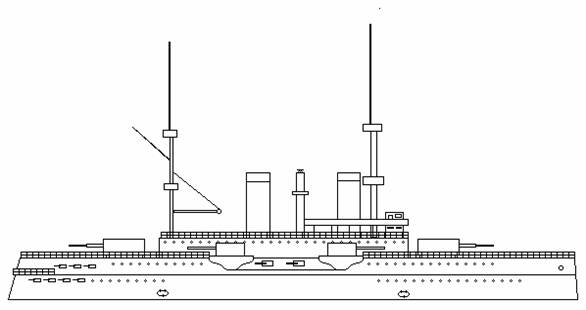

Боковой вид броненосца «Полтава»

Гладкопалубный корпус с прямым форштевнем и скругленной кормой имел над ВЛ три полных палубы: нижнюю, главную (батарейную) и верхнюю; Высота орудий ГК над водой при этом составляло 7.9 м. Таран выдавался от форштевня на 2 м и подкреплялся броневой палубой изнутри и шпироном снаружи. Боковые кили проходили примерно от центра носовой башни до центра кормовой.

Шпация на длине броневого пояса(от шп.20 до шп.80) равнялась 1.22 м (4 фута), а в оконечностях -0.92 м (3 фута). Поперечные переборки до нижней палубы проходили по шпангоутам 5,9,14,20,32,48,60,70,80 и 85. Продольная переборка по ДП - от шп.31 до шп.60(на протяжении МКО), а фланговые - от шп. 31 до шп.60(КО) и от шп.60 до шп.70(МО, несколько ближе к бортам чем в КО). В пространстве между фланговыми переборками и обшивкой располагались основные угольные ямы. Главные размерения корпуса:

длина 108.7 м между пп,

112.5 м по ВЛ,

114.3 м общая;

ширина 21.34 м;

осадка носом 7.6,

кормой 7.9,

в полном грузу 8.1-8.3 м

(реально после достройки - 8.6 м).

Проектное нормальное водоизмещение составляло 10960 т (английских тонн, равных 1016 кг), а реальное 11354 т ("Петропавловск"), 11500 т ("Полтава") и 11842 т ("Севастополь").

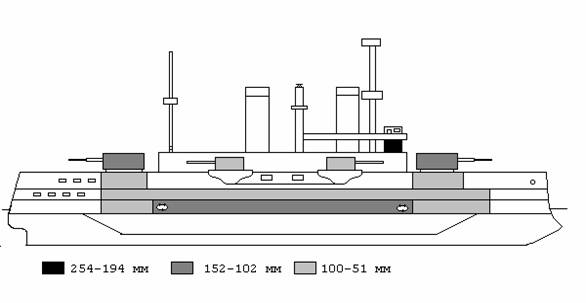

Схема бронирования броненосцев типа «Полтава»

На броневую защиту этих кораблей приходилось от 2800 до 2900 т (указываются разные цифры, что, по-видимому, связано с различной толщиной брони главного пояса на головном и последующих кораблях),или около 26% нормального водоизмеще-ния. Это был средний показатель. Например, у английских броненосцев (и японских, строившихся в Англии) на броню приходилось от 30 до 33.5%.

Главный броневой пояс по ватерлинии имел длину 73.15 м и высоту 2.29 м, из которых при нормальной осадке под водой находилось 1.39 м. Средняя часть длиной 46.2 м (от шп. 32 до 70) имела толщину 406 мм (на "Полтаве" и "Севастополе" 386 мм), на 1.23 м от верхней кромки. В районе барбетов башен ГК(шп.20-32 и 70-80) толщина пояса на такой же высоте была 305 мм(на "Полтаве" и "Севастополе" 254 мм).К нижней кромке толщина пояса везде уменьшилась вдвое. С концов главный пояс закрывался траверсными переборками толщиной 229(носовая) и 203мм (кормовая).

Выше главного проходил 127-мм пояс длинной около 50 м и высотой тоже 2.29 м, который закрывался с концов наклонных к ДП переборками той же толщины, доходящими до барбетов ГК. Эти переборки уже небыли сплошными, имея с каждого борта по

двери. Толщина броневой палубы, проходящей по верхней кромке главного пояса, составляла 51 мм, а в оконечностях, где не было бортовой брони, палуба была сводчатой (карапасной) с толщиной 63 мм в средней части и 76 мм на скосах и проходила ниже ВЛ.

Вертикальные стенки башен и барбетов ГК имели толщину 254мм, бортовых башен и барбетов-127 мм; крыши башен-51 и 25 мм соответственно. Боевая рубка была защищена 229-мм плитами.

Четыре 152-мм орудия, появившиеся на главной палубе после изменения состава вооружения, оказались без брони. Но с началом войны 1904 г. на всех трех кораблях борта между 152-мм башнями от главной до верхней палубы защитили полудюймо-выми листами железа общей толщиной 75 мм. Насколько эта мера была достаточной, выяснить не удалось из-за отсутствия за всю войну в эти места попаданий.На "Петропавловске" дополнительно устроили заполненные углем ящики, проходившее от кромки борта до нижнего края портов этих орудий. Такая защита оказалась вполне эффективной, хотя и слишком тяжелой.

Броня на этих кораблях отличалась не только по толщине, но и по качеству. По первоначальному проекту предполагалось вертикальное бронирование производить сталежелезными плитами (так называемая броня "компаунд"),а бронепалубу изготовить

из никелевой стали. Но вскоре появилась цельностальная броня с добавками хрома или никеля, броня, закаленная по способу Гарвея, и наконец в 1894-1895 гг. - броня, закаленная по способу Круппа, превосходившая по прочности все остальные.

Естественно, это не осталось вне поля зрения русских кораблестроителей, и от применения сталежелезных плит отказались. Согласно "Отчету по Морскому ведомству за 1897-

1900 гг" на Вифлеемском заводе ("Бетлехем айрон компани", США) было закуплено 550 т брони для "Севастополя" и 605 т для "Петропавловска" по цене 485.55 руб. за тонну. Для "Полтавы" приобрели 764 т брони на заводе Круппа (1018.6 руб. за

тонну) и 610 т у фирмы "Деллинген" (1055.64 руб. за тонну). Выполненные автором расчеты весовых составляющих бронирования этих броненосцев показали, что купленной брони хватало только на полный главный пояс, стены башен и барбетов ГК для "Полтавы" и на центральные участки пояса для "Петропавловска" (406-203 мм) и "Севастополя" (368-184 мм). Остальная броня, очевидно, была изготовлена на Ижорском заводе, который с 1895 г перешел на выпуск сталеникелевых броневых плит. Практически

все справочные издания того времени указывают, что эти броненосцы имели гарвеевскую броню (иногда следует уточнение - "в основном"), хотя на самом деле первыми русскими кораблями с гарвеевской отечественной броней стали броненосцы типа "Пересвет" постройки 1895-1902 гг. Правильнее считать, что "Петропавловск" и "Севастополь" имели сталеникелевую броню, за исключением средней части главного пояса на последнем, которая состояла из гарвеевских плит. 406-мм сталеникелевую плиту для "Петропавловска" (размер 3,66*2,29м, вес 22,88т) 1.07.1895г. подвергли обстрелу на Охтинском полигоне из 229-мм 30-калиберного орудия бронебойными снарядами Путиловского завода, которые выпускались с различной скоростью. Мера сопротивляемости брони тогда определялась по выстрелу, при котором снаряд только-только пробивал плиту и застревал в деревянном срубе. Именно таким оказался третий из пяти выстрелов(вес снаряда 46,25рус.фунтов = 179кг, скорость при ударе 531м/с).

23.11.1895 г там же испытывалась 368-мм гарвеированная сталеникелевая плита из партии, предназначенной для «Севастополя» (размер 3.66х2.29 м, вес 21.4 т). Поскольку уже
