ним, придают снаряду вращательное движение и обеспечивают обтюрацию пороховых газов. В донной части корпуса 3 разме­щается разрывной заряд 4 (обычно из A-IX-2) и ввинчивается донный взрыватель 6 с трассером. На корпусе имеется один-два центрующих утолщения для центрирования снаряда в канале ствола. Диаметральный зазор между утолщением и стенками

рола порядка 0,1—0,25 мм. Головная часть снарядов, как пра­вив, притупляется, чтобы при ударе о наклонный лист брони не было рикошетирования.

Остроголовый снаряд имеет недостаточно хорошую баллистичекую форму, поэтому значительно быстрее теряет скорость (и энергию) в полете. Его бронепробиваемость с увеличением даль­ности падает резче, чем у снарядов тупоголового и с бронебойным наконечником, имеющих баллистические наконечники 1. При ударе о броню головная часть остроголового и тупоголового снарядов разрушается. Чтобы при этом предохранить от раскола делаются подрезы (локализаторы) б. По этим подрезам при ударе происходит разрушение головной части, а корпус сохраняется.

Для увеличения бронепробивного действия на корпусе укрепляют на специальном припое бронебойный наконечник 2 обычно из того же материала, что и материал корпуса. Наконечник при ударе разрушается, но при этом разрушается и поверхностный слой брони. По мере углубления осколки от наконечника и лицевых слоев брони создают условия для всестороннего обжатия головной части, сохраняя на более длительное время корпус за­даренным. При всех прочих равных условиях такой снаряд про­бивает броню примерно на 20% большей толщины. Подрезов снаряд не имеет.

После пробития брони срабатывает взрыватель, поражение оборудования и экипажа бронецели осуществляется осколками снаряда и осколками от брони.

Бронебойные подкалиберные снаряды широко применя­лись уже в годы второй миро­вой войны, в настоящее время они полностью вытеснили бро­небойные калиберные снаряды ввиду более высокой броне-пробиваемости.

Бронепробиваемость опреде­ляется запасом кинетической энергии снаряда в момент удара и площадью его попе­речного сечения.

Бронепробиваемость подкалиберного снаряда тем больше, чем больше скорость встречи и его масса и чем меньше диа­метр активной части снаряда. Бронепробиваемость снаряда зависит также от конструкции снаряда и прочности материа­ла активной части снаряда, прочности брони и угла встре­чи снаряда с броней.

Подкалиберный снаряд (рис. 20, а) состоит из поддона, прикрытого сверху баллистическим наконечником. Внутри поддона размещен бронебойный сердечник. Для обеспечения боль­шой начальной скорости снаряда поддон облегчен за счет прида­ния ему катушечной формы я небольшой длины, а для обеспечения большой массы при небольшой площади поперечного сечения активная часть снаряда—сердечник—изготовлен из материала большой плотности , (карбида вольфрама).

При попадании в броню сердечник углубляется в ее металл, а поддон остается на лицевой стороне, передавая при этом сердеч­нику часть энергии. Ввиду малого диаметра на единицу площади металла брони приходится большое количество кинетической энер­гии, что приводит к пробитию броневых плит большей толщины, чем это может сделать калиберный снаряд. Большей бронепробиваемости способствует материал сердечника, уступающий по твердости только алмазу.

После пробития поражение бронецели происходит осколками от брони и сердечника. Ввиду хрупкости карбида вольфрама при выходе из брони сердечник разрушается на мелкие осколки.

В снарядах с отделяющимся поддоном устранен и второй не­достаток: малая поперечная нагрузка. При вылете из канала ствола у снарядов такого типа поддон отделяется, а активная часть летит к цели, хорошо сохраняя скорость на траектории.

Снаряд к нарезной пушке имеет поддон 3, нижняя часть кото­рого имеет ведущий поясок 8. Внутрь поддона вставлен корпус 4 с карбидовольфрамовым сердечником 5. Сверху сердечник прикрыт головкой 2, а в дно корпуса 4 ввинчен трассер 6. В служебном об­ращении корпус удерживается стопорными винтами 7.

При движении по каналу ствола снаряда ведущий поясок дви­жется по нарезам, придавая поддону вращение. Благодаря на­сечкам на донной части корпуса и в дне поддона вместе с под­доном вращаются корпус и сердечник. Концы стопорных винтов, входящие в отверстия корпуса, при этом срезаются.

После вылета из канала ствола под действием большой силы сопротивления воздуха, а также остаточного давления в каморе а движение поддона резко замедляется. Он отстает от корпуса и падает перед танком; стрелять этими снарядами через головы своих войск также запрещается.

Бронепробиваемость снаряда с карбидовольфрамовым сердеч­ником при прочих равных условиях несколько выше при ударе по нормали (ввиду его высокой твердости) по сравнению со сталь­ным корпусом, но ниже—под большими углами (из-за его хруп­кости).

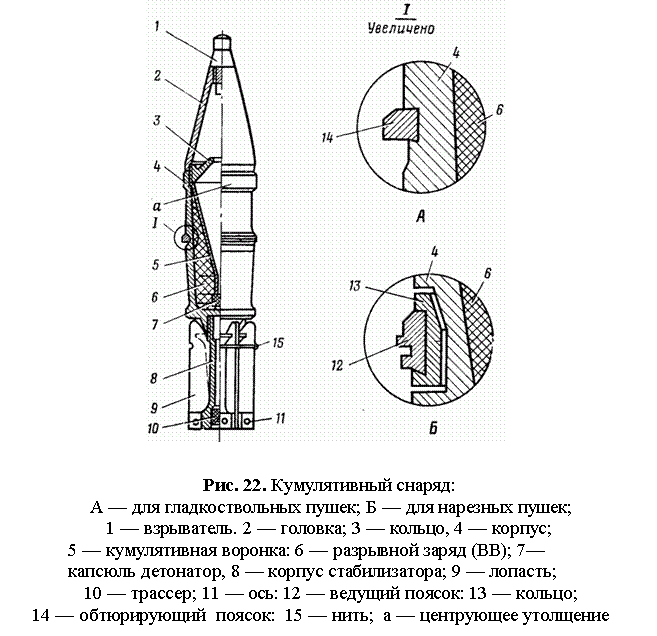

Кумулятивный снаряд (рис. 22) состоит из корпуса 4, в ко­тором размещен разрывной заряд 6 (из взрывчатого вещества A-IX-1) с капсюлем-детонатором 7. Сверху заряд 6 прикрыт куму­лятивной воронкой (облицовкой) 5. Корпус 4 с помощью кольца (предохранителя) 3 соединен с головкой 2, в которую ввинчен головной взрыватель 1. Кольцо предохраняет снаряжение снаряда от осколков головки при ударе снаряда в броню и от осколков детонатора взрывателя 1 при его срабатывании, но имеет центра­льное отверстие для прохода продуктов взрыва детонатора взры­вателя 1 к капсюлю-детонатору 7.

В средней части снаряда или ближе к его дну в снарядах к гладкоствольным пушкам впрессован обтюрирующий поясок 14. В снарядах к нарезным пушкам устанавливается кольцо 13, сво­бодно вращающееся на корпусе снаряда, с впрессованным в него ведущим пояском 12 (такой ведущий поясок называется пояском плавающего типа).

В дно корпуса 4 ввинчен корпус 8 стабилизатора, соединенный с помощью осей 11 с лопастями 9. В служебном обращении лопа­сти 9 удерживаются нитями 15, сгорающими при выстреле.

Для обеспечения действия снаряда в его головку ввинчива­ется взрыватель типа ГПВ (головной пьезоэлектрический взрыва­тель). Он состоит из следующих частей: пьезогенератора, предохранительно-взводящего устройства, искрового электро­детонатора (ИЭД) и детонирующего устройства. Детали этих частей собраны в корпусе и во ввинченной в него втулке. Сверху корпус прикрыт колпачком, застопоренным чекой

Основу пьезогенератора составляет пьезоэлемент из титаната бария BaTiO3. Отшлифованные торцы пьезоэлемента соприкаса­ются сверху с ударником, снизу—с центральным контактом, который размещен в изоляционных втулках. Все эти детали под­жаты гайкой и прикрыты сверху мембраной.
