После вылета снаряда из канала ствола давление в нем резко падает, однако заполнение кожуха газами продолжается, пока давление в стволе не сравняется с давлением в кожухе. Шарик садится в свое гнездо, и газы со скоростью до 500 м/с начинают истекать из кожуха через сопла, время истечения газов 1—1,5 с. Образуется струя истекающих (до 100 м/с) из ствола газов, в результате чего в стволе создается разрежение, при котором давление на 3—5% ниже атмосферного. Однако продувка на­ступает после открывания затвора и выброса стреляной гильзы. К этому времени давление в кожухе снижается до (8—1О)*105 Па. При продувке часть воздуха боевого отделения, смешанного с газами, поступает в канал ствола и выбрасывается наружу.

Механизм в значительной степени способствует устранению об­ратного пламени, если оно возникает при выстреле. Утеря шарика, разгар сопел или большой нагар резко снижают эффективность механизма.

Дульный тормоз предназначается для уменьшения энергии движения откатных частей, а, следовательно, и силы отдачи, действующей на танк при выстреле. Он изменяет направление вы­текающих из канала ствола пороховых газов. Истечение газов через боковые окна приводит к уменьшению газов, движущихся в осевом направлении. Это уменьшает реактивную силу в на­правлении отката. Действуя на стенки тормоза, пороховые газы также уменьшают скорость отката.

Дульный тормоз ухудшает наблюдение из танка вследствие рассеивания газов в стороны и повышенного воздействия ударной волны на грунт. Кроме того, он затрудняет уравновешивание ка­чающейся части орудия. Вследствие этих недостатков на современ­ных танковых пушках дульные тормоза практически не при­меняются.

На ствол может надеваться термозащитный кожух, создаю­щий изолированный от атмосферы слой воздуха вокруг трубы. В результате этого предотвращается одностороннее охлаждение или нагрев металла трубы из-за воздействия дождя, снега, ветра или солнечных лучей. Установка кожуха приводит к резкому уменьшению их влияния на изгиб ствола при выстреле, чем достигается повышение точности стрельбы.

Затвор

Затвор предназначен для прочного запирания канала ствола при выстреле, для производства выстрела и выбрасывания стреля­ной гильзы (поддона).

Затворы танковых пушек и орудий БМП—клиновые с полу­автоматикой механического типа. Клин может перемещаться вертикально или горизонтально. Затворы с вертикально установ­ленным клином обычно применяются в орудиях малого калибра, с горизонтально перемещающимся клином — в орудиях среднего и большого калибра (от 100 мм и выше).

Во время стрельбы открывание затвора, выброс стреляной гильзы и закрывание затвора происходят автоматически. Затвор вручную открывается только перед стрельбой. В соответствии с назначением клиновой затвор содержит сле­дующие механизмы: запирающий, стреляющий, механизм повтор­ного взведения, выбрасывающий, механизм ручного сброса вы­брасывателей, открывающий, закрывающий и предохранительные устройства. Открывающий и закрывающий механизмы вместе называются полуавтоматикой, причем полуавтоматика может быть объединенного типа, когда действие этих механизмов осу­ществляется на общих деталях.

Основная часть деталей клинового затвора размещается в казеннике, небольшая их часть связана с люлькой.

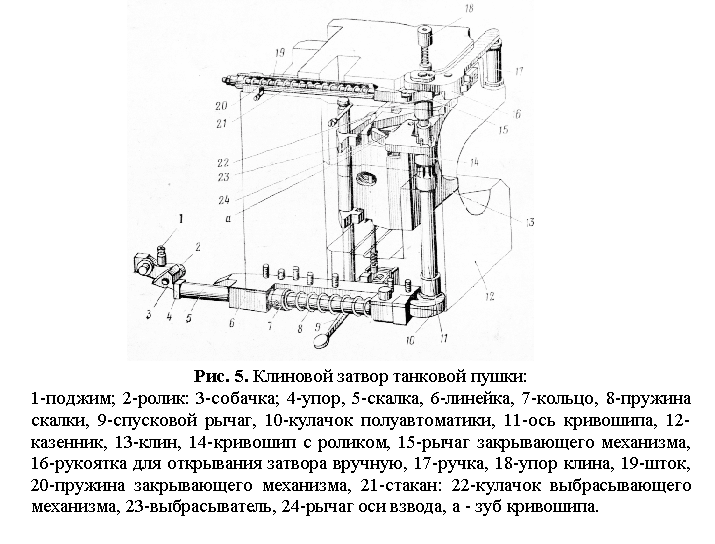

Запирающий механизм (рис. 5) предназначен для прочного запирания канала ствола при выстреле.

Клин затвора образует дно канала ствола пушки, воспринимая осевое давление пороховых газов. Передняя поверхность клина на­зывается зеркалом, а задняя—опорной поверхностью. Нижняя и верхняя поверхности называются направляющими плоскостями. Опорная поверхность выполнена наклонной. Благодаря наклону клина и задней поверхности клинового паза казенника осуществ­ляется поджатие дна гильзы при закрывании затвора. При открывании затвора клин несколько отходит назад, исключая трение зеркала клина о дно гильзы.

Запирающий механизм 73-мм орудия в целом такого же прин­ципа действия, как и описанного выше. Он проще, так как в нем отсутствуют промежуточные детали: кривошип и ось кривошипа. Ручка (рычаг) для открывания затвора вручную своей пластиной, жестко связанной с осью рычага, непосредственно воздействует на ромбовидный прилив клина.

Стреляющий механизм предназначен для производства вы­стрела совместно со спусковым механизмом. Стреляющие меха­низмы к затворам современных орудий по принципу действия можно разделить на три типа: ударного, электроударного (двой­ного) и электрического действия. Каждому типу механизма от­вечает капсюльная втулка того же названия.

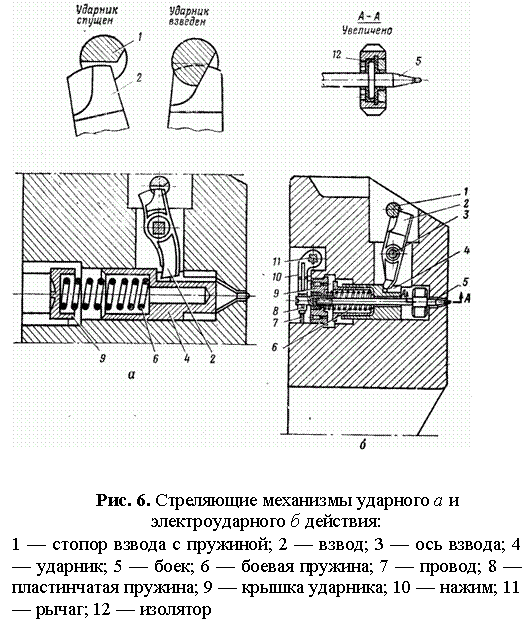

Стреляющий механизм ударного действия (рис. 6, а) (ударный механизм) обеспечивает производство выстрела ударом бойка. Для обеспечения электрического действия в стреляющем механизме (рис. 6, б) боек 5 изготовлен отдельно от ударника 4 и изо­лирован. Напряжение от бортсети танка подается через замкну­тую кнопку стрельбы по системе контактов к проводу 7. Далее через нажим 10 и пластинчатую пружину 8 ток поступает на боек 5, а через него—на капсюльную втулку.

Чтобы не было поломки бойка 5 при открывании затвора, специальный поводок на кривошипе отходит от рычага 11 и под­жим, состоящий из пробки с пружиной и находящийся в гнезде клина, втягивает боек внутрь клина. При полностью закрытом затворе поводок давит на рычаг11 и, преодолевая сопротивление пружины поджима, поворачивает нажим 10. Через пластинчатую пружину 8 боек 5 поджимается к капсюльной втулке.

Ударное действие в стреляющем механизме двойного действия обеспечивается почти так же, как и в простом ударном механиз­ме. От спускового механизма перемещается стопор 1 взвода, который освобождает взвод 2, сидящий на оси 3. Ударник 4 ударяет по гайке бойка, который передает удар капсюльной втулке.

Взведение ударника при стрельбе производится автоматически с помощью зуба кривошипа, а в начале его пово­рота. При этом клин еще остается на месте, а боек уходит за зеркало клина, чем предотвращается его поломка.

В 73-мм орудии электрическое действие обеспечивается систе­мой контактов аналогично электрическому действию электроудар­ного механизма.

Механизм повторного взведения позволяет взвести ударный механизм без открывания затвора. Используется при осечке и при проверках.

Выбрасывающий механизм служит для выбрасывания (эк­стракции) стреляной гильзы или поддона после выстрела, а также для удержания клина затвора в открытом положении. Механизм состоит из двух свободно сидящих на оси выбрасывателей. Длин­ные плечи выбрасывателей с помощью поджимов (пружина и стаканчик) отжимаются всегда в сторону клина. К деталям меха­низма относятся также кулачки 22, прикрепленные к клину. При открывании затвора клин ударяет своими кулачками по выступам выбрасывателей, которые, поворачиваясь, своими захватами воз­действуют на фланец гильзы, обеспечивая выброс ее из зарядной каморы.
