Осколочное действие ОФ снарядов оценивается приведенной зоной осколочного действия. За приведенную зону осколочного действия принимается прямоугольник, равновеликий площади, в пределах которой при разрыве снаряда вероятность поражения цели близка к 1,0. При этом цели, представленные в виде мише­ней. могут быть двух видов: “стрелки в рост” и “стрелки лежа”.

Осколочно-фугасное действие ОФ снаряда получается при инерционном действии взрывателя. При встрече с преградой снаряд замедляет свое движение. Колпачок предо­храняет ударник от воздействия на него грунта, а инерционный ударник по инерции перемещается к жалу, накалывая капсюль воспламенитель. Луч огня от него через канал крана поступает к капсюлю-детонатору. Срабатывает детонирующее устройство. Разрыв снаряда происходит с небольшим замедле­нием, когда снаряд несколько, углубился в грунт, в связи с чем часть осколков не перехватывается грунтом, но при этом сказыва­ется и разрушающее действие взрыва ВВ снаряда.

При установке взрывателя на замедленное действие луч огня от капсюля-воспламенителя передается капсюлю-детонатору через замедлитель , так как в этом случае кран закрыт. Раз­рыв снаряда происходит со значительным замедлением.

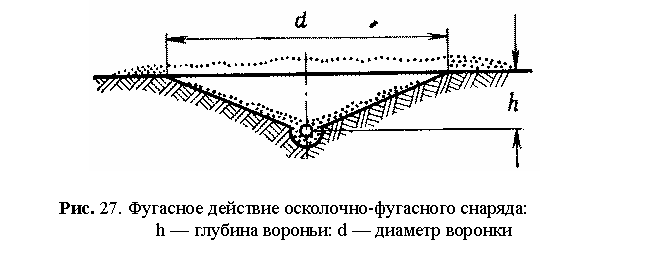

Фугасное действие ОФ снарядов оценивается размерами воронки (рис. 27), которую делает снаряд в грунте средней плот­ности. Диаметр воронки при этом получается в 3—5 раз больше ее глубины.

Стрельба с установкой взрывателя на замедление может при­меняться по сооружениям с перекрытием и при стрельбе на рикошетах. Рикошетом называется такое взаимодействие снаряда с грунтом, которое сопровождается ударом снаряда о грунт и отскоком от поверхности грунта. При стрельбе по грунту с углами встречи до 10°, если не произошло разрыва снаряда, рикошетируют все снаряды; при углах 10—20°—до 75%, при углах 20—30°—только 30%, а при больших углах—все остаются в грунте.

Снаряды малого калибра делают только осколочными в связи с тем, что они не могут дать значительного фугасного дей­ствия из-за малого количества ВВ. Стенки корпуса осколочного

снаряда имеют большую толщину и необходимое количество ВВ для получения нужного осколочного действия. В фугасных снаря­дах толщина стенок корпуса минимальна: только для получения необходимой прочности при выстреле и углублении в грунт.

В ОФ снарядах среднего калибра преобладает осколочное действие, в снарядах большого калибра — фугасное.

3. ОБРАЩЕНИЕ С БОЕПРИПАСАМИ

Боеприпасы требуют особо осторожного обращения. Правила безопасности при обращении с боеприпасами должны неуклонно выполняться независимо от условий и срочности работ.

Категорически запрещается:

— перевозить артвыстрелы без укупорки даже на короткие расстояния;

— производить разборку артвыстрелов и их элементов в войсках;

— использовать артвыстрелы или их элементы для обучения личного состава, а также при регулировках стабилизаторов, авто­матов и механизмов заряжания и других видах работ;

— производить сварочные работы и устранение неисправностей в электрооборудовании при наличии боеприпасов в машине; при­слонять боеприпасы к клеммам аккумуляторов и другим деталям, находящимся под напряжением;

— снимать (свинчивать) предохранительные колпачки с взры­вателей при стрельбе во время дождя, снегопада и града;

— стрелять бронебойными подкалиберными снарядами с отде­ляющимся поддоном через головы своих войск;

— во всех случаях трогать случайно обнаруженные боепри­пасы.

В целях безопасности при подготовке и укладке боеприпасов в танк (БМП) запрещается:

— ударять по капсюльным втулкам и взрывателям;

— ронять боеприпасы; выстрелы и их элементы, упавшие на твердое основание с высоты выше 1 м, в машину не укладыва­ются;

— переносить одному человеку одновременно более одного выстрела (снаряда или заряда — выстрелов раздельного гильзо­вого заряжания) или двух выстрелов к 73-мм орудию;

— кантовать, волочить, ронять и бросать ящики с боеприпа­сами; переносить боеприпасы в ящиках крышкой, вниз, а также в неисправной укупорке;

— производить работы с боеприпасами вблизи от открытого огня;

— ставить боевые заряды дном поддона или гильзы с кап­сюльной втулкой электрического или электроударного действия на броню;

— укладывать в танк (БМП) боеприпасы, не прошедшие осмотр,

Боеприпасы при всех видах работ надлежит укрывать от дождя и снега, а также прямого воздействия солнечных лучей.

Осмотр боеприпасов перед стрельбой производится в целях выявления и изъятия выстрелов, непригодных к стрельбе. К ним относятся артвыстрелы, у которых:

— не ввинчены взрыватели (не приведенные в окончательно снаряженный вид) или взрыватели вывинтились из корпусов;

— повреждена (сорвана, продавлена, проколота) мембрана взрывателя;

— взрыватели имеют следы ударов;

— погнуты баллистические наконечники или ослаблено их крепление;

— течь ВВ из корпуса снаряда;

— корпус снаряда имеет трещины;

— снаряд выдергивается рукой из гильзы;

— имеются забоины и помятости гильзы, мещающие заряжа­нию;

— гильза на дне или около дна имеет трещины. Неисправные артвыстрелы сдаются в органы артвооружения.

Если взрыватель не довинчен или за донный срез гильзы (под­дона) выкупает капсюльная втулка, следует произвести их довинчивание под руководством артиллерийского техника на расстоя­нии не ближе 40 м от материальной части и личного состава.

Сортировка артвыстрелов производится в такой последова­тельности: по назначению снарядов; по партиям боевых зарядов (пороха); по партиям и весовым знакам снарядов.

Сортировка боевых зарядов по партиям имеет более важное значение, чем сортировка снарядов по весовым знакам. Заряды, маркировка которых различается лишь номером партии сборки выстрелов, можно считать принадлежащими- к одной партии.

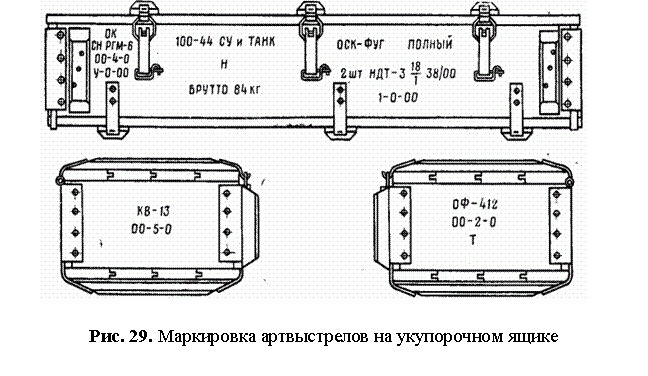

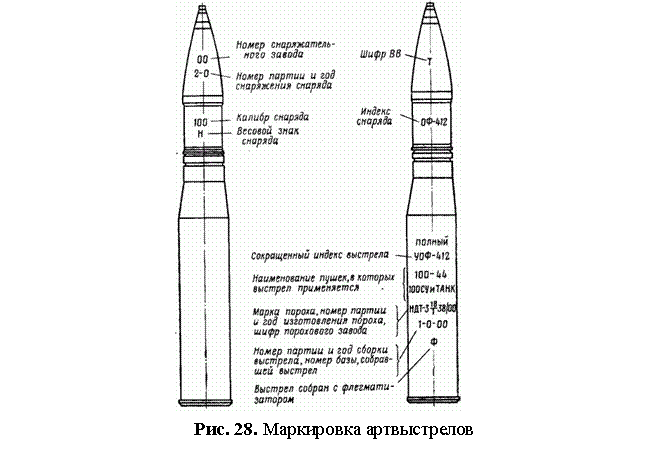

При сортировке артвыстрелов пользуются маркировкой, нано­симой на элементы выстрела (рис. 28) и укупорочные ящики (рис. 29).

Маркировка—это условные обозначения, наносимые краской на элементы боеприпасов и их укупорку, позволяющие определить принадлежность их к тому или другому орудию и другие необхо­димые данные. Кроме того, элементы выстрелов могут иметь клейма, выбиваемые на металлических корпусах. Может нано­ситься отличительная окраска, обычно в виде цветных полос на любом из элементов выстрелов. Все снаряды имеют предохрани­тельную окраску для защиты от коррозии (взрыватели, центрующие утолщения и пояски не окрашиваются).
