Механизм ручного сброса выбрасывателей позволяет закрыть затвор вручную. На 73-мм орудии этот механизм работает от рычага для открывания затвора вручную при его подъеме.

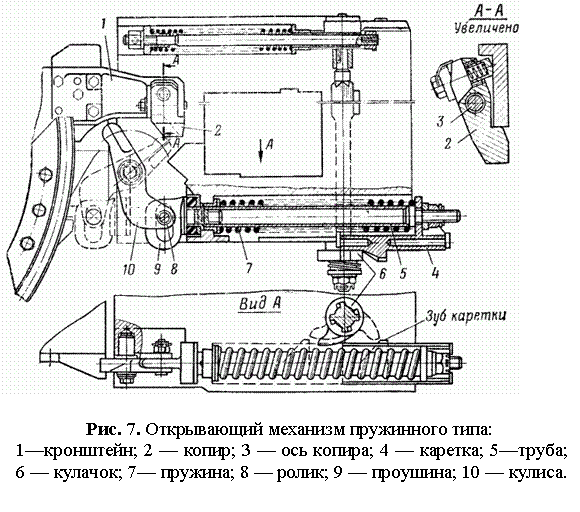

Открывающий механизм предназначен для автоматического от­крывания затвора после выстрела. Скалка 5 установлена в отверстиях линейки 6. Эти детали перемещаются вместе с казенником. На оси люльки сидит собачка 3 с роликом 2 и поджимом 1 (на рис. 7 положение собачки показано при накате).

При работе открывающего механизма используется энергия откатных частей. В исходном положении собачка 3 находится сверху линейки. При откате, когда упор 4 скалки 5 уйдет на достаточное расстояние, собачка 3 под действием поджима 1 опускается. При накате упор 4 скалки 5 утыкается в собачку, и скалка останавли­вается, а казенник продолжает движение. Задний конец скалки 5 воздействует на кулачок 10, расположенный на оси кривошипа, обеспечивая поворот кривошипа, взведение стреляющего механиз­ма, перемещение клина и выбрасывание стреляной гильзы. Когда затвор открылся полностью, линейка 6 отжимает через ролик 2 собачку 3. Пружина 8 возвращает скалку 5 в исходное положение.

Работа открывающего механизма скалочного типа зависит от скорости наката. При неэнергичном накате скорость выброса гильзы может быть недостаточной для ее улавливания специальным механизмом. В этом случае на некоторых пушках вместо собачки ставят ускоритель.

назад, своим зубом ударяет по кулачку 6. Происходит поворот оси кривошипа и открывание затвора.

Закрывающий механизм предназначен для закрывания затвора после того, как выбрасыватели освободят клин.

Когда затвор открыт, пружина 20 (см. рис. 7) механизма находится в сжатом состоянии. При освобождении клина под дей­ствием пружины 20 поворачиваются ось 11 и кривошип 14, благо­даря чему достигается перемещение клина. Пружина в исходном положении имеет предварительное поджатие для обеспечения на­дежного закрывания затвора. Это поджатие можно регулировать с помощью гайки, навинченной на передний конец штока.

В некоторых механизмах вместо стакана используется сверле­ние в казеннике, а соединение штока с рычагом осуществляется с помощью зубчатого зацепления (см. рис. 7).

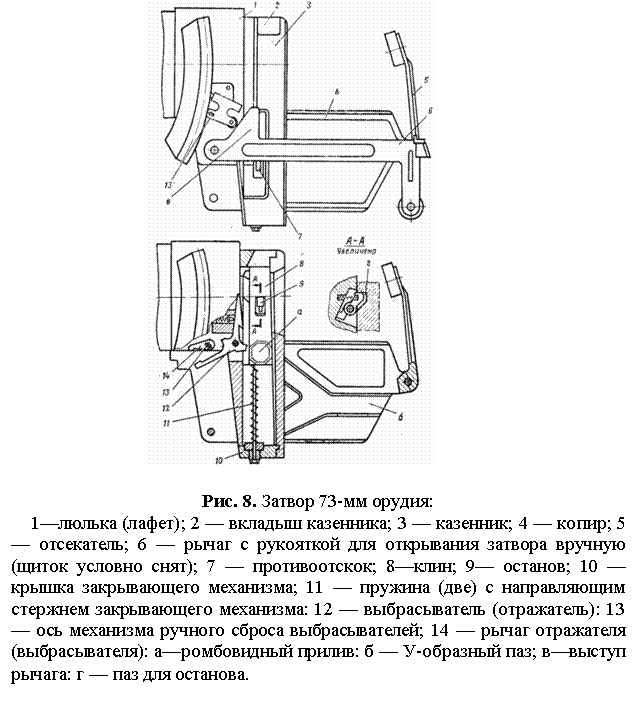

Полуавтоматика (рис. 8) затвора 73-мм орудия состоит из открывающего механизма копирного типа и закрывающего меха­низма. Открывающий механизм состоит из двух прикрепленных к люльке (лафету) 1 копиров 4.

Каждый копир имеет У- образный паз б. Оба паза взаимодействуют с ромбовидными приливами а клина 8. Кроме того, левый копир имеет сверху продольный паз г для взаимодействия с остановом 9, который представляет собой рычаг на оси с пружиной; укрепленный на левой плоскости клина 8.При откате приливы а идут по верхним наклонным ветвям пазов б. Перед входом в продольные ветви пазов останов 9 за­скакивает в свой паз г. В отличие от обще­принятых конструкций клиновых затворов уже при откате затвор приоткрывается. При накате вследствие того, что клин из-за останова не может перемещаться вверх, приливы а идут по нижним наклонным ветвям пазов б. Происходит выбрасывание стреляной гильзы, и клин 8 фиксируется зацепами выбрасывателей (отражателей) 12 в нижнем положении. Несмотря на открывание затвора при откате, выбрасыва­ние гильзы происходит в конце наката, как и во всех клиновых затворах, чтобы умень­шить вероятность появления обратного пламени. Выброшенная гильза отражается от отсекателя 5 и падает между копирами в гильзозвеньесборник.

При открывании затвора сжимаются пружины 11 закрываю­щего механизма, надетые на телескопические направляющие стержни. Когда клин оказывается свободным, при заряжании или подъеме рычага 6, пружины 11 обеспечивают закрывание затвора.

Предохранительные устройства обеспечивают безопасную работу экипажа при стрельбе. Они бывают обычно двух видов:

предохранитель от самоспуска и предохранитель от выстрела при не вполне закрытом затворе.

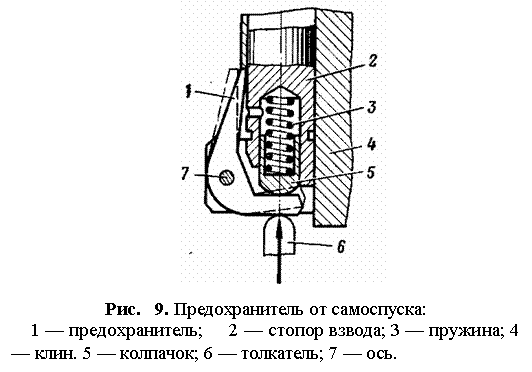

Предохранитель 1 (рис. 9) от самоспуска имеет вид двуплечего рычага, посаженного на нижний конец стопора 2 взвода на оси 7. Верхний конец его поджимается к стопору 2 с помощью поджима (колпачка 5 и пружины 3).

Если при движении танка сила инерции действует вверх, то при отсутствии предохранителя может переместиться стопор взвода и произойти самопроизвольный выстрел. При наличии пре­дохранителя его верхний конец будет упираться в перемычку клина 4— выстрела не будет. При производстве спуска толкатель 6 сперва поверяет предохранитель, верхний конец отойдет от пере­мычки клина и стопор свободно переместится вверх.

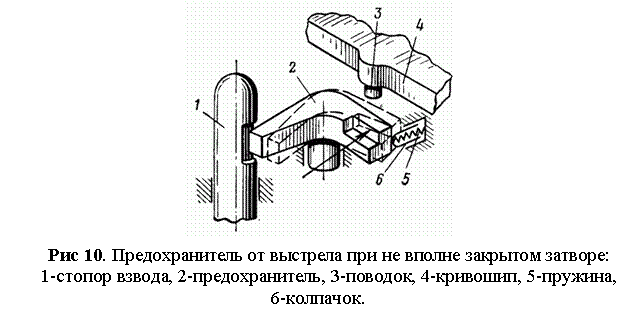

Предохранитель 2 (рис. 10) от выстрела при не вполне зак­рытом затворе выполнен также в виде двуплечего рычага. Его ось вставлена в отверстие клина сверху. Если затвор не полностью закрыт, то под действием поджима (колпачка 6 и пружины 5)

конец предохранителя входит в вырез стопора 1 взвода. Если затвор полностью закрыт, то поводок 3 кривошипа 4 давит на один конец предохранителя 2 и выводит другой его конец из сое­динения со стопором 1 взвода. Для наглядности кривошип 4 с поводком 3 на рисунке при­поднят.

В 73-мм орудии предохра­нение от выстрела при не впол­не закрытом затворе обеспечи­вается размыканием контактов на клине и казеннике.

Спусковой механизм

Спусковой механизм пред­назначен для производства спуска ударника. Спусковые механизмы бы­вают механические и электро­магнитные. Кроме того, может применяться электрозапальное устройство, обеспечивающее замыкание электрической цепи капсюльной втулки. В зави­симости от типа механизма время запаздывания выстрела будет различным. Оно измеряется от момента принятия наводчи­ком решения на производство выстрела до момента вылета сна­ряда из канала ствола орудия.

Время для механического спускового механизма большое и составляет примерно 0,18 с, для электромагнитного—0,16 с, а для электрозапального устройства—0,07 с. Механический спуск на современных танках применяется в качестве аварийного, а основным является электрозапал. Электромагнитный спуск в некоторых механизмах является дублером электрозапала.

Электрические цепи стрельбы 73-мм орудия обеспечивают подачу напряжения к гальванозапалу электрической капсюльной втулки.

В случае неисправности цепей стрельбы можно пользоваться аварийным электроспуском—дублером. Дублер представляет собой импульсный генератор, состоящий из катушки, заключенный в постоянный магнит. При нажатии рычага дублера внутри катушки перемещается сердечник, при этом растягивается его пру­жина. Когда сердечник отсоединяется от рычага, пружина резко перемещает его в исходное положение. При пересечении витков катушки магнитными силовыми линиями в ней наводится ЭДС, достаточная для приведения в действие электрокапсюльной втулки. Чтобы цепь катушки дублера была обесточена в нормаль­ных условиях стрельбы, последовательно с ней установлен диод.
