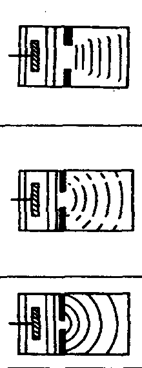

При рассмотрении дифракции света можно использовать таблицу 3, в которой сопоставляются дифракционные картины от освещенной щели и в волновой ванне при различной ширине щели.

Таблица 3.

4.Поляризация света.

Как известно, электромагнитные волны поперечны. Так как свет имеет электромагнитную природу, то световые волны также поперечны. Чтобы разобраться в опытах по поляризации света необходимо уяснить понятие плоско поляризованного света и действие поляризатора, и анализатора.

Плоскополяризованными волнами называют поперечные волны, колебания в которых происходят в одной плоскости вдоль прямой, перпендикулярной направлению распространения.

Такими являются волны на шнуре, поэтому свойства плоскополяризованных волн можно наглядно объяснить.

Для этой цели берут щель между двумя досками. Если эту щель расположить вертикально, то волны бегущие по шнуру, раскачиваемому в вертикальной плоскости, свободно пройдут через щель (рисю.4,а). Если же щель повернуть на 90 , то волны через щель не пройдут и будут полностью погашены (рис.4,б).

Рис.4 а) б)

Естественный свет не поляризован, но его поляризацию можно осуществить с помощью приборов – поляризаторов, действие которых аналогично действию щели в опыте со шнуром. В поляризатор пропускают лишь лучи с определенной плоскостью колебаний светового вектора Е. Обнаруживают поляризацию света с помощью анализаторов, действие которых аналогично действию указанной щели, плоскость которых параллельна щели.

Применение этой аналогии делает явление поляризации света понятным и доступным.

ГЛАВА 2 Другие виды аналогий в школьном курсе физики.

§ 5 Использование аналогии при изучении транзистора.

В настоящее время транзистор как полупроводниковый прибор нашел широкое применение во всех сферах человеческой деятельности. Популярность прибора повышает интерес учащихся к нему и его техническому приложению. Модель транзистора, как и всякая аналогия, является приближением прибора и имеет свои границы применимости (например, с ее помощью невозможно показать собственную и примесную проводимость; перемещение дырок и электронов и т. д.). Однако в главном модель и оригинал схожи: это тождественность включения их схем и аналогичность работы основных частей и, кроме того, равенство нулю тока коллектора при отсутствии тока в базе.

рис.1

После ознакомления учащихся с основными элементами транзистора p-n-p-типа (эмиттером, базой и коллектором) и механизмами правого и левого p-n-переходов, учащимся предлагается пронаблюдать данные процессы на модели. Для этого собирается установка, показанная на рис. 1. (предложенная В.С. Данюшенковым и С.Е. Каменецким) Она состоит из аналога транзистора 1, двух центробежных водяных насосов с электродвигателями 2 и стеклянных переходников 3, соединенных между собой резиновыми трубками.

В качестве аналога берут модель водоструйного насоса, имеющаяся в арсенале кабинета физики.

Источником переменного «напряжения» для модели (см. рис- 1) служит вход 4, который подключают к водопроводному крану. Меняя с помощью крана скорость течения жидкости в установке, регулируют давление (напор) в ней. В этой установке давление жидкости служит аналогом напряжения в электрической цепи транзистора. Насосы выполняют роль источников постоянного тока, трубки с водой — соединительных проводов, а стеклянная трубка 5 - постоянного резистора R, включенного в цепь, показанную на рис. 3.

Рис. 3.

Работу основных элементов модели необходимо показать учащимся.

Сначала объясняют роль токов в пра­вом и левом p-n-переходах и их влияние на работу транзистора. Для этого открывают кран и создают постоянный напор воды в системе «эмиттер — база». Жидкость через «эмиттерный» вход поступает в полость аналога транзистора и сливается в отверстие «базы». Источник постоянного напряжения (насос) левого перехода включают в таком направлении, чтобы поток воды из «базового» отверстия всасывался в «эмиттерную» цепь и создавал прямой ток, который зависит только от источника напряжения. Показывают соответствующую демонстрацию, изменяя напор воды в системе с помощью крана и насоса (меняют число оборотов двигателя). При этом часть воды поступает в «коллектор». Это иллюстрирует диффундирование нерекомбинированных в базе дырок в коллектор.

Затем показывают значение базы в транзисторе. Включают правый и левый насосы аналога так, чтобы потоки жидкости в них циркулировали по часовой стрелке. Тогда по «базе» будут протекать два встречных потока жидкости. На языке аналогии это означает, что значения силы тока в цепях базы Iб, эмиттера Iэ и коллектора Iк связаны соотношением: Iб=Iэ-Iк. О соотношении значений силы тока в транзисторе учащиеся судят путем наблюдения за показаниями расходомеров жидкости, включенных в «эмиттерную» и «коллекторную» цепи модели. Расходомер представляет собой устройство для измерения скорости течения воды и аналогичен амперметру. Поскольку скорость движения жидкости в «эмиттере» приближенно равна скорости движения жидкости в «коллекторе», можно сделать вывод об отсутствии ее движения в «базе», т. е. о том, что Iб=0. Действительно, так как концентрация инжектируемых дырок с эмиттера много больше их концентрации на границе с базой (ширина базы очень мала), то дырки интенсивно диффундируют к коллектору. В то же время обратный ток коллекторного перехода много меньше тока, создаваемого дырками эмиттера. Поэтому силу тока в цепи коллектора можно считать равной силе тока в цепи эмиттера (IкIэ). Это равенство лежит в основе усиливающего действия транзистора.
