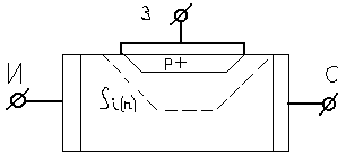

Рис.1. Структура полевого транзистора

Полевой транзистор с управляющим р-п- переходом - это полевой транзистор, затвор которого отделен в электрическом отношении от канала р-п - переходом, смещенным в обратном направлении. Электрод, из которого в канал входят носители заряда, называют истоком; электрод, через который из канала уходят носители заряда, - стоком; электрод, служащий для регулирования поперечного сечения канала, - затвором. При подключении к истоку отрицательного (для п-канала), а к стоку положительного напряжения (рис. 1 ) в канале возникает электрический ток, создаваемый движением электронов от истока к стоку, т.е. основными носителями заряда. В этом заключается существенное отличие полевого транзистора от биполярного. Движение носителей заряда вдоль электронно-дырочного перехода (а не через переходы, как в биполярном транзисторе) является второй характерной особенностью полевого транзистора.

Электрическое поле, создаваемое между затвором и каналом, изменяет плотность носителей заряда в канале, т.е. величину протекающего тока. Так как управление происходит через обратно смещенный р-п-переход, сопротивление между управляющим электродом и каналом велико, а потребляемая мощность от источника сигнала в цепи затвора ничтожно мала. Поэтому полевой транзистор может обеспечить усилениеэлектромагнитных колебаний как по мощности, так и по току и напряжению.

Рис. 2. Структура полевого транзистора с изолированным затвором: а - с индуцированным каналом ; б - со встроенным каналом.

Полевой транзистор с изолированным затвором - это полевой транзистор, затвор которого отделен в электрическом отношении от канала слоем диэлектрика. Полевой транзистор с изолированным затвором состоит из пластины полупроводника (подложки) с относительно высоким удельным сопротивлением, в которой созданы две области с противоположным типом электропроводности (рис. 2 ). На эти области нанесены металлические электроды - исток и сток. Поверхность полупроводника между истоком и стоком покрыта тонким слоем диэлектрика (обычно слоем оксида кремния). На слой диэлектрика нанесен металлический электрод - затвор. Получается структура, состоящая из металла, диэлектрика и полупроводника. Поэтому полевые транзисторы с изолированным затвором часто называют МДП- транзисторами или МОП- транзисторами (металл - оксид- полупроводник).

Существуют две разновидности МДП-транзисторов с индуцированным и со встроенным каналами.

В МДП-транзисторах с индуцированным каналом проводящий канал между сильнолегированными областями истока и стока и, следовательно, заметный ток стока появляются только при определенной полярности и при определенном значении напряжения на затворе относительно истока (отрицательного при р-канале и положительного при п-канале). Это напряжение называют пороговым (UЗИ.пор). Так как появление и рост проводимости индуцированного канала связаны с обогащением его основными носителями заряда, то считают, что канал работает в режиме обогащения.

В МДП - транзисторах со встроенным каналом проводящий канал, изготавливается технологическим путем, образуется при напряжении на затвореравном нулю. Током стока можно управлять, изменяя значение и полярность напряжения между затвором и истоком. При некотором положительном напряжении затвор - исток транзистора с р - каналом или отрицательном напряжении транзистора с n -каналом ток в цепи стока прекращается. Это напряжение называют напряжением отсечки (UЗИ.отс ). МДП - транзистор со встроенным каналом может работать как в режиме обогащения, так и в режиме обеднения канала основными носителями заряда.

2. Схемы включения полевого транзистора.

Рис. 3. Схемы включения полевого транзистора.

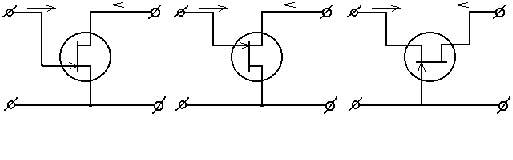

Полевой транзистор в качестве элемента схемы представляет собой активный несимметричный четырехполюсник, у которого один из зажимов является общим для цепей входа и выхода. В зависимости от того, какой из электродов полевого транзистора подключен к общему выводу, различают схемы: с общим истоком и входом затвор; с общим стоком и входом на затвор; с общим затвором и входом на исток. Схемы включения полевого транзистора показаны на рис. 3.

По аналогии с ламповой электроникой, где за типовую принята схема с общим катодом, для полевых транзисторов типовой является схема с общим истоком.

3. Эквивалентная схема полевого транзистора.

Рис. 4. Эквивалентная схема полевого транзистора.

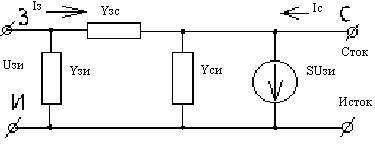

Эквивалентная схема полевого транзистора, элементы которой выражены через у-параметры, приведен на рис. 4. При таком подключении каждая из проводимости имеет физический смысл.

4. Параметры полевого транзистора.

Входная проводимость определяется проводимостью участка затвор - исток уЗИ. = у11 + у12 ; выходная проводимость - проводимость участка сток - исток уСИ = у22 + у21 ; функции передачи - крутизной вольт-амперной характеристики S = у21 - у12 ; функция обратной передачи - проходной проводимостью уЗС = у12. Эти параметры применяются за первичные параметры полевого транзистора, используемого в качестве четырехполюсника. Если первичные параметры четырехполюсника для схем с общим истоком определены, то можно рассчитать параметры для любой другой схемы включения полевого транзистора.

Начальный ток стока IС.нач - ток стока при напряжении между затвором и истоком, равном нулю и напряжении на стоке, равном или превышающим напряжение насыщения. Остаточный ток стока IС.ост - ток стока при напряжении между затвором и истоком, превышающем напряжение отсечки. Ток утечки затвора IЗ.ут - ток затвора при заданном напряжении между затвором и остальными выводами, замкнутыми между собой. Обратный ток перехода затвор - сток IЗСО - ток, протекающий в цепи затвор - сток при заданном обратном напряжении между затвором и стоком и разомкнутыми остальными выводами. Обратный ток перехода затвор - исток I ЗИО - ток, протекающий в цепи затвор - исток при заданном обратном напряжении между затвором и истоком и разомкнутыми остальными выводами.

Напряжение отсечки полевого транзистора UЗИ.отс - напряжение между затвором и истоком транзистора с р -п переходом или изолированным затвором, работающего в режиме обеднения, при котором ток стока достигает заданного низкого значения. Пороговое напряжение полевого транзистора UЗИ.пор - напряжение между затвором и истоком транзистора с изолированным затвором, работающего в режиме обогащения, при котором ток стока достигает заданного низкого значения.

Крутизна характеристик полевого транзистора S - отношение изменения тока стока к изменению напряжения на затворе при коротком замыкании по переменному току на выходе транзистора в схеме с общим истоком.
