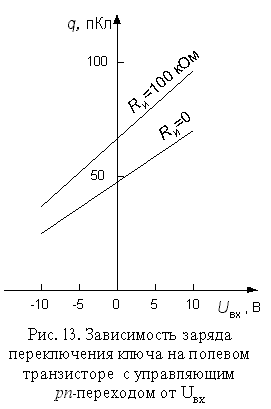

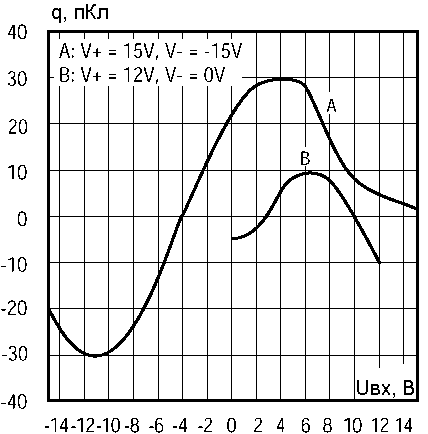

На рис. 14 приведены зависимости заряда переключения от входного напряжения для интегрального КМОП-ключа МАХ312 при двухполярном питании +15 В (кривая А) и однополярном +12 В (кривая В). Чтобы дать представление о масштабе этих эффектов, скажем, что заряд 30 пКл создает скачек напряжения в 3 мВ на конденсаторе емкостью 0,01 мкФ. Для многих применений это очень существенная величина.

Рис. 14. Зависимость заряда переключения КМОП-ключа МАХ312 от входного напряжения Быстродействие. Ключи на полевых транзисторах имеют сопротивление в открытом состоянии Ro от 10 ом до сотен ом. В комбинации с емкостью подложки и паразитными емкостями это сопротивление образует фильтр нижних частот, ограничивающий область частот пропускаемых сигналов значениями порядка 10 МГц и даже ниже. Полевые транзисторы с меньшим Ro имеют обычно бoльшую емкость, так что выигрыша в скорости нарастания выходного сигнала они не дают. Значительная доля ограничения частотной характеристики вызвана элементами защиты - последовательными токоограничивающими резисторами и шунтирующими диодами, применяемыми почти во всех КМОП-схемах. Специальные высокоскоростные ключи, например, МАХ453 фирмы Maxim имеют типичную полосу пропускания до 50 МГц и предназначены для передачи сигналов видеочастоты амплитудой +/- 1 В от низкоомных источников (обычно 75 Ом) на согласованную нагрузку.

Время переключения. Длительность переходного процесса включения и выключения (tвкл и tвыкл) ключа на МОП-транзисторах определяется временем перезаряда емкости затвор-канал. Уменьшение этой емкости связано с возрастанием Ro, поэтому обычно повышения скорости переключения добиваются снижением выходного сопротивления цепей, осуществляющих управление напряжением на затворе коммутирующего МОП-транзистора. При этом возрастает ток, потребляемый схемой от источника питания. Характерная величина времени переключения для КМОП-ключей составляет около 0,2 мкс при токе потребления в статическом состоянии менее 1 мкА.

Эксплуатационные параметры К эксплуатационным параметрам относятся:

номинальные значения питающих напряжений;

ток потребления;

максимально допустимое значение тока через ключ;

диапазон допустимых значений входного (выходного) напряжения;

уровни (высокий и низкий) напряжения управления (обычно согласованы с уровнями 0 и 1 ТТЛ и КМОП цифровых микросхем, для чего ИМС аналоговых ключей содержат порой довольно сложные схемы управления собственно ключами).

1. Аналоговые ключи
1. Ключи на полевых МДП - транзисторах

Очень часто полевые транзисторы, главным образом МДП-транзисторы, применяются в качестве аналоговых ключей. В силу своих свойств, таких, как малое сопротивление в проводящем состоянии, крайне высокое сопротивление в состоянии отсечки, малые токи утечки и малая емкость, они являются идеальными ключами, управляемыми напряжением, для аналоговых сигналов. Идеальный аналоговый ключ ведет себя как механический выключатель: пропускает сигнал к нагрузке без ослаблений или нелинейных искажений

VT1 ≈ это n-канальный МДП транзистор с индуцированным каналом, не проводящий ток при заземленном затворе или при отрицательном напряжении затвора. В этом состоянии сопротивление сток ≈ исток, как правило, больше 10000 МОм, и сигнал не проходит через ключ. Подача на затвор положительного управляющего напряжения (больше UПОР) приводит канал сток ≈ исток в проводящее состояние с типичным сопротивлением от 25 до 100 0м (Rвкл) для транзисторов, предназначенных для использования в качестве аналоговых ключей. Схема не критична к значению уровня сигнала на затворе, поскольку он существенно более положителен, чем это необходимо для поддержания малого Rвкл, а потому его можно задавать от логических схем; можно использовать выход ТТЛ для получения уровней, соответствующих полному диапазону питания, с помощью внешнего транзистора, или даже операционного усилителя (ОУ). Обратное смещение затвора при отрицательных значениях выхода ОУ будет давать дополнительное преимущество ≈ возможность переключать сигналы любой полярности. Заметим, что аналоговый ключ такого типа ≈ двунаправленное устройство, т. е. он может пропускать сигнал в обе стороны.

Приведенная схема будет работать при положительных сигналах, не превышающих (UУПР - UПОР); при более высоком уровне сигнала напряжение на затворе будет недостаточным, чтобы удержать транзистор в состоянии проводимости (Rвкл начинает расти); отрицательные сигналы вызовут включение при заземленном затворе (при этом появится прямое смещение перехода канал ≈ подложка). Если нужно переключать сигналы обеих полярностей, то можно применить такую же схему, но с затвором, управляемым двуполярным напряжением, при этом подложка должна быть подсоединена к отрицательному напряжению.

Для любого ключа на полевом транзисторе важно обеспечить сопротивление нагрузки в диапазоне от 10 до 100 кОм, чтобы предотвратить емкостное прохождение входного сигнала в состоянии "ВЫКЛ", которое имело бы место при большем сопротивлении. Значение сопротивления нагрузки выбирается компромиссным. Малое сопротивление уменьшит емкостную утечку, но вызовет ослабление выходного сигнала из-за делителя напряжения, образованного сопротивлением проводящего транзистора Rвкл и сопротивлением нагрузки. А так как Rвкл меняется с изменением входного сигнала, то это ослабление приведет к некоторой нежелательной нелинейности. Слишком низкое сопротивление нагрузки проявляется также и на входе ключа, нагружая входной сигнал. Привлекательной альтернативой является также применение еще одного ключа, закорачивающего выход на землю, если транзистор, включающий сигнал, находится в состоянии "ВЫКЛ": таким образом, формируется однополюсный ключ на два направления.

Часто необходимо переключать сигналы, сравнимые по величине с напряжением питания. В этом случае описанная выше простая схема работать не будет, поскольку при пиковом значении сигнала затвор не будет иметь достаточного смещения. Задача переключения таких сигналов решается применением переключателей на комплементарных МДП-транзисторах (КМДП) (рис. 12). При высоком уровне управляющего сигнала VТ1 пропускает сигналы с уровнями от земли до без нескольких вольт. VТ2 пропускает сигнал с уровнями от до значения на несколько вольт выше уровня земли. Таким образом, все сигналы в диапазоне от земли до проходят через схему, имеющую малое сопротивление. Переключение управляющего сигнала на уровень земли запирает оба транзистора, размыкая, таким образом, цепь. В результате получается аналоговый переключатель для сигналов в диапазоне от земли до . Это основа схемы КМДП "передающего вентиля" 4066 (К561КТ3). Как и описанные ранее ключи, эта схема работает в двух направлениях ≈ любой ее терминал может служить входным.
