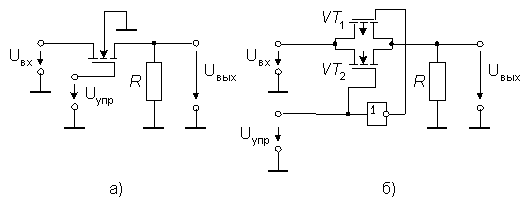

Рис. 3. Последовательные ключи на МОП-транзисторах В этом состоянии сопротивление канала, как правило, достигает единиц или даже десятков ГОм, и сигнал не проходит через ключ. Подача на затвор относительно истока значительного положительного напряжения приводит канал в проводящее состояние с типичным сопротивлением от 20 до 200 Ом для транзисторов, используемых в качестве аналоговых ключей. Приведенная на рис. 3а схема будет работать при положительных входных сигналах, которые по крайней мере на 5 В меньше, чем Uупр; при более высоком уровне сигнала напряжение затвор-исток будет недостаточно, чтобы удержать транзистор в открытом состоянии (сопротивление канала в открытом состоянии Rо начнет расти); отрицательные входные сигналы вызовут включение транзистора при заземленном затворе. Поэтому, если надо переключать сигналы обеих полярностей (например, в диапазоне от -10 до +10 В), то можно использовать такую же схему, соединив подложку с источником -15 В и подавая на затвор напряжения +15 В (включено) и -15 В (выключено).

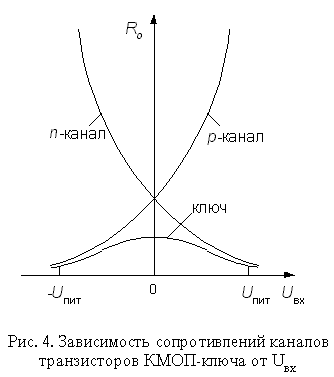

Лучшими характеристиками обладают ключи на комплементарных МОП-транзисторах (КМОП-ключи), рис. 3б. Здесь на подложку транзистора VT1 подается положительное питающее напряжение +Uпит, а на подложку транзистора VT2 - отрицательное питающее напряжение -Uпит. При высоком уровне управляющего сигнала напряжение на затворе n-канального транзистора VT2 практически равно +Uпит. В таком случае транзистор VT2 проводит сигналы с уровнями от -Uпит до +Uпит без нескольких вольт (при более высоких уровнях сигнала Rо начинает катастрофически расти). В это время напряжение на затворе VT1 практически равно -Uпит. Транзистор VT1 пропускает сигналы с уровнями от +Uпит до значения на несколько вольт выше -Uпит. Таким образом, все сигналы в диапазоне от +Uпит до -Uпит проходят через двухполюсник с малым сопротивлением (рис. 4). При переключении управляющего сигнала на низкий уровень, напряжение на затворе n-канального транзистора VТ2 устанавливается близким к -Uпит, а напряжение на затворе p-канального транзистора VТ1 устанавливается близким к +Uпит. Тогда, при -Uпит < Uвх < +Uпит, оба транзистора заперты, и цепь ключа разомкнута. В результате получается аналоговый переключатель для сигналов в диапазоне от низкого напряжения питания ключа до высокого напряжения его питания. Эта схема работает в двух направлениях - любой ее зажим может служить входным. Она является основой практически для всех ИМС аналоговых ключей, выпускаемых в настоящее время.

Аналоговые мультиплексоры Хорошим приложением ключей на полевых транзисторах являются мультиплексоры - схемы, которые позволяют выбрать один из нескольких входов по указанию управляющего цифрового сигнала. Такие устройства входят в состав систем сбора данных микропроцессорных регуляторов промышленных и транспортных объектов. Аналоговый сигнал с выбранного входа будет прямо проходить на выход. На рис. 5 в качестве примера показана функциональная схема аналогового мультиплексора из четырех направлений в одно. Каждый из ключей от S0 до S3 представляет собой аналоговый КМОП-ключ. Дешифратор декодирует адрес, представленный в двоичном коде и включает только адресованный ключ, блокируя остальные. Вход разрешения Е необходим для наращивания числа коммутируемых источников сигналов; если на этот вход поступает сигнал низкого уровня, то, независимо от состояния адресных входов, все ключи мультиплексора разомкнуты. Так как аналоговые ключи являются двунаправленными устройствами, аналоговый мультиплексор является одновременно и "демультиплексором", т.е. сигнал может быть подан на вход мультиплексора и снят с избранного выхода.

Статические характеристики Сопротивление в открытом (включенном) состоянии. Ключи КМОП, работающие от относительно высокого напряжения питания (например, +15 В), будут иметь малые значения Ro во всем диапазоне значений входного сигнала, так как всегда тот или другой проводящий транзистор будет иметь прямое смещение затвора, равное, по крайней мере, половине напряжения питания. Но при меньшем напряжении питания сопротивление ключа Ro будет расти, и максимум его имеет место при среднем уровне сигнала между высоким и низким напряжениями питания. На рис. 6 приведены зависимости Ro ключа микросхемы ключа MAX312 от напряжения входного сигнала при однополярном питании. При уменьшении Uпит сопротивление полевого транзистора во включенном состоянии значительно увеличивается (особенно вблизи точки Uвх = Uпит/2). Это объясняется тем, что для полевого транзистора обогащенного типа пороговое напряжение составляет несколько вольт, и для достижения малых значений Ro требуется напряжение затвор-исток не меньше, чем 5 .10 В. Как видно из рис 6, сопротивление открытого ключа при номинальном напряжении питания, близкое к 10 Ом, при Uпит=2,7 В достигает 700 Ом.

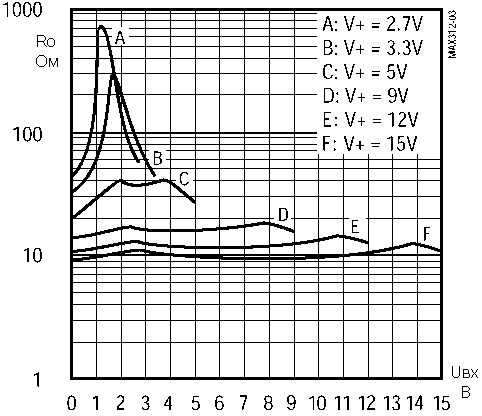

Рис. 6. Зависимости Ro КМОП-ключа от входного напряжения при однополярном включении для различных значений питающего напряжения

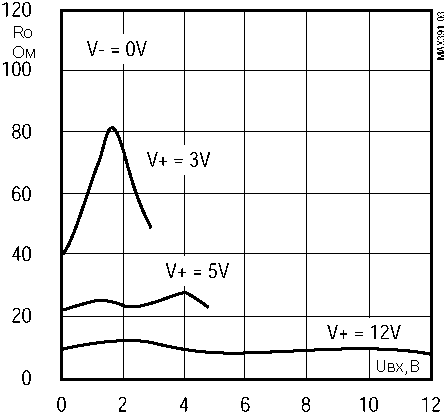

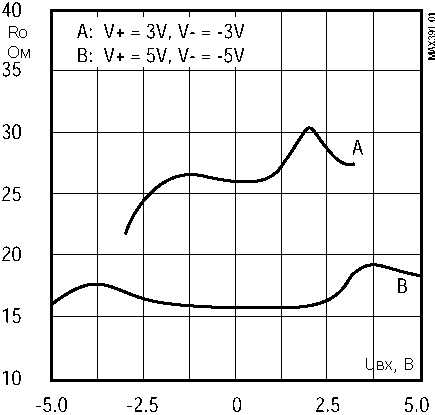

Имеются различные приемы, которые разработчики ИМС аналоговых ключей применяют, чтобы сохранить значение Ro малым и примерно постоянным во всем диапазоне изменения входных сигналов. Это нужно для уменьшения нелинейных искажений входного сигнала. Для этого схему управления ключом выполняют таким образом, чтобы напряжение n-подложки "следило" за напряжением входного сигнала. Применение транзисторов с малым напряжением отсечки и повышенной крутизной позволяет построить ключи с весьма малым Ro при низком питающем напряжении. Так например, одноканальный ключ ADG701 при однополярном питании +5 В имеет сопротивление Ro не более 2,5 Ом. На рис. 7 приведены зависимости сопротивления открытого ключа низковольтной микросхемы МАХ391 от напряжения входного сигнала для различных питающих напряжений при однополярном (а) и разнополярном (б) питании.
