Введение.

Курсовая работа посвящена макетированию и исследованию аналогового электронного ключа на полевом транзисторе.

Электронный ключ –основной функциональный узел дискретной схемотехники для переключения токов или потенциалов на нагрузке.

В импульсных устройствах очень часто требуется коммутировать (включать и выключать) электрические цепи.Эта операция выполняется бесконтактным способом с помощью транзисторных ключей.

Ключевые схемы используются для построения генераторов и формирователей импульсов , а также различных логических схем цифровой вычислительной техники. Ключ выполняет элементарную операцию инверсии логической переменной и называется инвертором.

В статическом режиме ключ находится в состоянии «включено» (ключ замкнут), либо в состоянии «выключено» (ключ разомкнут). Переключение ключа из одного состояния в другое происходит под воздействием входных управляющих сигналов : импульсов или уровней напряжения. Простейшие ключевые схемы имеют один управляющий вход и один выход.

Основу ключа составляет транзистор в дискретном или интегральном исполнении.

В зависимости от состояния ключ шунтирует внешнюю нагрузку большим или малым выходным сопротивлением. В этом и заключается коммутация цепи, производимая транзисторным ключом.

Основными параметрами ключа являются :

· быстродействие, определяемое максимально возможным числом переключений в секунду ; для интегральных ключевых схем оно составляет миллионы коммутаций ;

· длительность фронтов выходных сигналов ;

· внутренние сопротивления в открытом и закрытом состоянии ;

· потребляемая мощность ;

· помехоустойчивость, равная уровню помехи на входе, вызывающей ложное переключение ;

· стабильность пороговых уровней, при которых происходит переключение ;

· надежность работы в реальных условиях старения радиодеталей, изменения источников питания и т.д.

Общие сведения Аналоговый ключ служит для переключения непрерывно изменяющихся электрических сигналов. Если ключ находится в состоянии "включено", его выходное напряжение должно по возможности точно равняться входному; если же ключ находится в состоянии "выключено", выходное напряжение должно быть как можно ближе к нулю или, во всяком случае, должно как можно меньше зависеть от входного. Существуют различные схемные решения ключей, удовлетворяющие указанным условиям. Их принцип действия показан на рис. 1 на примере механических (контактных) переключателей.

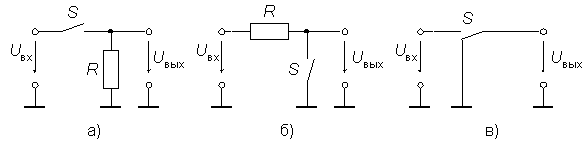

Рис. 1. Схемы ключей На рис.1а представлен последовательный ключ. Пока контакт замкнут, Uвых=Uвх. Когда контакт размыкается, выходное напряжение становится равным нулю. Все это справедливо, если источник сигнала имеет нулевое выходное сопротивление, и емкость нагрузки равна нулю. При значительном выходном сопротивлении источника сигнала напряжение Uвых делится между этим сопротивлением и резистором R. Поэтому эту схему не следует применять в случае, если источником сигнала является источник тока, например, фотодиод. При существенной емкости нагрузки, во время разряда этой емкости при размыкании ключа S выходное напряжение ключа снижается до нуля довольно долго. В схеме параллельного ключа (рис. 1б) Uвых=Uвх при разомкнутом ключе, если входное сопротивление нагрузки ключа бесконечно велико. Если же оно соизмеримо с сопротивлением резистора R, то на резисторе будет падать часть выходного напряжения источника сигнала. При наличии емкостной нагрузки будет относительно медленно устанавливаться выходное напряжение после размыкания ключа. Последовательно-параллельный ключ, показанный на рис. 1в, не имеет недостатков двух предыдущих схем. В любом рабочем состоянии он имеет выходное сопротивление, близкое к нулю.

Электронные ключи

Разновидности аналоговых ключей, показанные на рис. 1, могут быть реализованы на электронных элементах с управляемым сопротивлением, имеющим малое минимальное и высокое максимальное значения. Для этих целей могут использоваться диодные мосты, биполярные и полевые транзисторы. Вследствие неидеальности, они вносят погрешности в обрабатываемые сигналы. Источниками погрешностей электронных аналоговых ключей являются:

· ненулевое проходное сопротивление электронного ключа во включенном состоянии и конечная его величина в выключенном;

· остаточное падение напряжения на замкнутом ключе, т.е. наличие напряжения на ключе при отсутствии через него тока;

· нелинейная зависимость сопротивления ключа от напряжения (тока) на информационном и управляющем входах;

· взаимодействие управляющего и коммутируемого сигналов;

· ограниченный динамический диапазон (по амплитуде и по знаку) коммутируемых токов и напряжений.

Ключи на биполярных транзисторах и, в особенности, на диодных мостах потребляют значительную мощность по цепям управления и имеют сравнительно большое остаточное напряжение, составляющее единицы милливольт, что вносит заметную погрешность при коммутации слабых сигналов (менее 100 мВ). Такие ключи имеют высокое быстродействие (время переключения диодных ключей, выполненных на диодах Шоттки, достигает 1 нс) и применяются для построения сверхскоростных ключей. Более широкое применение нашли ключи на полевых транзисторах.

Ключи на полевых транзисторах Как известно, полевой транзистор в области малых напряжений сток-исток ведет себя как резистор, сопротивление которого может изменяться во много раз при изменении управляющего напряжения затвор-исток Uзи. На рис. 2а изображена упрощенная схема последовательного ключа на полевом транзисторе с управляющим pn-переходом.

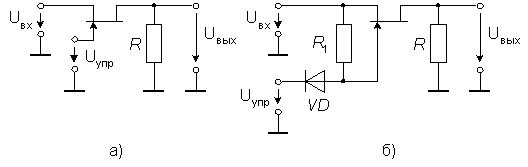

Рис. 2. Последовательный ключ на полевом транзисторе с управляющим pn-переходом Если в этой схеме управляющее напряжение Uупр установить меньшим, чем минимально-возможное входное напряжение, по крайней мере на величину порогового напряжения транзистора, транзистор закроется и выходное напряжение станет равным нулю. Для того, чтобы транзистор был открыт, напряжение затвор-исток Uзи следует поддерживать равным нулю, что обеспечивает минимальное сопротивление канала. Если же это напряжение станет больше нуля, управляющий pn-переход откроется, и выход ключа окажется соединенным с цепью управления. Равенство нулю Uзи непросто реализовать, так как потенциал истока изменяется согласно изменению входного потенциала. Наиболее простой путь преодоления этой трудности показан на рис. 2б. Если напряжение Uупр установить большим, чем максимально-возможное входное напряжение ключа, диод VD закроется и напряжение Uзи будет, как это и требуется, равно нулю. При достаточно большом отрицательном управляющем напряжении диод будет открыт, а полевой транзистор закрыт. В таком режиме работы через резистор R1 течет ток от источника входного сигнала в цепь управляющего сигнала. Это не мешает нормальной работе схемы, так как выходное напряжение ключа в этом режиме равно нулю. Нарушение нормального режима работы такой схемы может произойти лишь в случае, если цепь входного сигнала содержит разделительный конденсатор, который при закрытом транзисторе ключа зарядится до отрицательного уровня управляющего напряжения. Проблемы подобного рода не возникают, если в качестве ключа использовать полевой транзистор с изолированным затвором (МОП-транзистор). Его можно переводить в открытое состояние, подавая управляющее напряжение большее, чем максимальное входное положительное напряжение, причем и в таком режиме работы ток затвора будет равен нулю. Таким образом, в этой схеме ключа отпадает необходимость в диоде и резисторе R1. Схема ключа на МОП-транзисторе приведена на рис. 3а. Здесь ключом является n-канальный МОП-транзистор обогащенного типа, не проводящий ток при Uзи <= 0.
