14. Основные возможности частотных преобразователей.

Частотные преобразователи обеспечивают полную электронную защиту преобразователя и двигателя от перегрузок по току, перегрева, утечки на землю и обрыва фазы.

Преобразователь позволяет отслеживать и отображать на цифровом пульте основные параметры системы на заданную скорость, выходную частоту, ток и напряжение двигателя, выходную мощность и момент, состояние дискретных входов, общее время работы преобразователя и т. д. В зависимости от характера нагрузки можно выбрать подходящую V/f характеристику или создать свою собственную.

Управлять частотным преобразователем OMRON можно либо со встроенной цифровой панели, либо с помощью внешних сигналов. Во втором случае скорость вращения задается аналоговым сигналом 0-10В или 4-20мA, а команды пуска, останова и изменения режимов подаются дискретными сигналами.

Существует возможность управления преобразователем через последовательный интерфейс (RS-232, RS-422 или RS-485) с использованием специального протокола.

Специальные функции

Преобразователи OMRON имеют несколько специальных функций.

Энергосбережение

Преобразователь позволяет экономить на непроизводительных затратах энергии, кроме того, он имеет функцию энергосбережения. Эта функция позволяет при выполнении той же работы экономить дополнительно от 5 до 30% электроэнергии путем поддержания электродвигателя в режиме оптимального КПД.

В режиме энергосбережения преобразователь автоматически отслеживает потребление тока, рассчитывает нагрузку и снижает выходное напряжение. Таким образом, снижаются потери на обмотках двигателя и увеличивается его КПД.

ПИД-регулятор

Преобразователи OMRON имеют встроенный регулятор процесса (ПИД-регулятор). Для работы в этом режиме необходим датчик обратной связи. Преобразователь изменяет скорость вращения двигателя таким образом, чтобы поддерживать на заданном уровне определенный параметр системы (уровень, давление, расход, температура и т.п.).

Предотвращение резонанса

Иногда при работе на определенных частотах в механической системе возникает резонанс. В этом случае преобразователь может обходить резонансную частоту.

Предотвращение опрокидывания ротора

Функция предотвращения опрокидывания ротора работает в трех режимах - при разгоне, при торможении и во время работы. При разгоне, если задано слишком большое ускорение и не хватает мощности, преобразователь автоматически продлевает время разгона. При торможении функция работает аналогично. При работе эта функция позволяет в случае перегрузки вместо аварийной остановки продолжить работу на меньшей скорости.

Определение скорости

Иногда возникают ситуации, в которых пуск преобразователя происходит при вращающейся нагрузке. Для предотвращения опрокидывания в этом случае применяется функция поиска скорости. При ее использовании преобразователь при пуске определяет скорость вращения нагрузки и начинает регулирование не с нуля, а с этой скорости.

Инвертор SYSDRIVE 3G3MV

Многофункциональный компактный инвертор серии SYSDRIVE 3G3MV является первым компактным инвертором, незаменимым при создании систем с разомкнутым векторным управлением. Инвертор 3G3MV удовлетворяет Директивам ЕС и требованиям Стандартов UL/cUL, которые используются во всем мире. Более того, Инвертор серии 3G3MV объединяет в себе различные методы управления, сети и функции ввода/вывода, гибкие и легкие в использовании.

Модели Инвертора SYSDRIVE 3G3MV

Имеются следующие модели 3G3MV класса 200-V (3-фазные и 1-фазные 200 VAC) и

класса 400-V (3-фазные 400 VAC).

Высокий момент вращения, идеальный для различных применений

Инвертор 3G3MV является первым компактным инвертором OMRON со встроенной функцией разомкнутого векторного управления, который гарантирует момент вращения на выходе, составляющий 150% от номинального момента вращения двигателя при выходной частоте 1 Гц. Он обеспечивает более стабильное вращение на низких частотах, чем у любых

инверторов подобного типа. Более того, инвертор 3G3MV подавляет колебания, вызываемые нагрузкой. Так же включает полностью автоматическую функцию усиления момента вращения, которая делает более мощной работу двигателя при вольт-частотном (U/f) управлении. Имеет высокоскоростную функцию ограничения тока, подавляющую превышение тока, вызванное высоким моментом вращения, и гарантирующую плавную работу двигателя.

Удобные и легкие в использовании функции

Регулятор частоты в Цифровом Пульте Управления (ЦПУ) позволяет легко выполнить операцию регулирования. По умолчанию принимается режим функционирования согласно настройкам регулятора частоты. Цифровой пульт управления имеет функцию копирования параметров, гарантирующую легкое изменение параметров. Обеспечивается легкость технического обслуживания. Охлаждающий вентилятор легко заменяется. Срок службы вентилятора может быть увеличен, если включать его только при работающем инверторе. Имеется встроенный управляющий транзистор. Кроме того, Инвертор будет обеспечивать более эффективное управление при непосредственном подключении тормозного резистора. Имеет встроенную цепь защиты от бросков тока, которая предотвращает плавление контактов на блоке питания.

Международные Стандарты (Директивы EC и Стандарты UL/cUL)

Инвертор 3G3MV удовлетворяет Директивам ЕС и требованиям Стандартов UL/cUL, которые используются во всем мире.

Совместимость с интерфейсами CompoBus/D и RS-422/485

Поддерживает обмен по RS-422 и RS-485, согласующийся с протоколом обмена MODBUS, что делает возможным легко строить сети с использованием макрофункций протокола или с использованием блока ASCII, установленного в программируемый контроллер OMRON семейства SYSMAC. Протокол обмена MODBUS является торговой маркой фирмы AEG Schneider Automation.

Подключается к Блоку Обмена 3G3MV-PDRT1-SINV сети CompoBus/D. Инвертору 3G3MV доступны функции удаленного ввода/вывода в сети CompoBus/D, которые гарантируют легкий обмен, как при стандартном вводе/выводе. Более того, обмен по CompoBus/D соответствует обмену по протоколу DeviceNet для открытых сетей, что позволяет создавать сети, в которых могут сосуществовать устройства других компаний.

Подключаются различные сигналы ввода/вывода для широкого диапазона применений:

- Аналоговый вход напряжения: от 0 до 10 V

- Аналоговый вход тока: от 4 до 20 мА или от 0 до 20 мА

-Вход импульсного управления: от 0.1 до 33.0 кГц (задается параметром)

-Многофункциональный аналоговый выход или выход импульсного управления, выбираемый в качестве выхода слежения.

Подавление Гармоник

Подключается к реактору постоянного тока, который подавляет гармоники более эффективно, чем соответствующие реакторы переменного тока. Дальнейшее совершенствование процесса подавления гармоник возможно при комбинированном использовании реакторов постоянного и переменного тока.

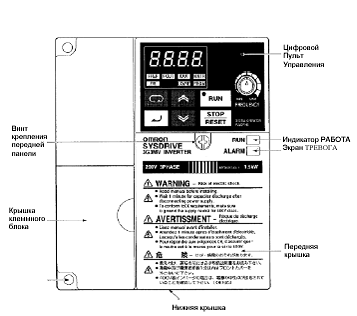

Рис. 10. Лицевая панель частотного преобразователя.
