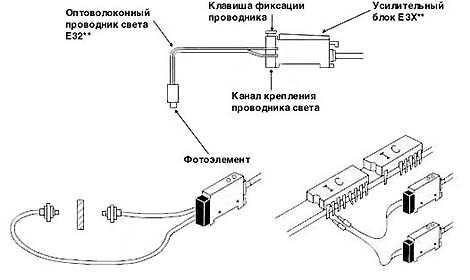

Рис. 3. Оптоволоконные датчики

Большинство типов фотодатчиков Omron имеет варианты способа подключения. Либо это встроенный электрический провод (стандартно 2м или 0,5м), либо резьбовой разъем или подключение на клеммы под винт Также почти все основные типы имеют класс защиты от окружающей среды IP67, что практически позволяет им работать под струями воды.

Стандартный объект (Standart detectable object type)

Для всех датчиков в характеристиках приведено описание стандартного объекта обнаружения: его размеры и цвет - белый, матовый. Это совсем не означает, что другие объекты данный тип датчиков не обнаруживает. Просто все остальные параметры характеристики датчика приведены применительно к стандартному объекту обнаружения и любое отклонение от него ведет к изменению, каких либо параметров. Например, смещение цвета объекта к более темному уменьшает рабочую дистанцию.

PNP

NPN

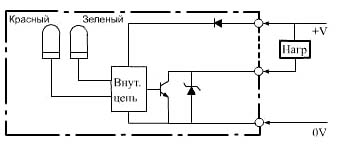

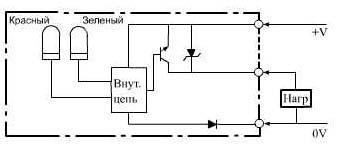

Рис. 4.Типовые схемы подключения (PNP и NPN).

Для детектирования прохождения бутылки по транспортерам конвейера используются датчики фирмы OMRON серии E3Z-B. Данные датчики выбраны потому что данная серия специально предназначена для детектирования полупрозрачных объектов, в данном случае стеклянные бутылки.

12. Описание датчиков фирмы OMRON серии E3Z-B

Рис. 5. Фотоэлектрический датчик компании OMRON серии Е3Z-B

Один из типов фотоэлектрических датчиков серии E3Z Специальный тип для обнаружения объектов из прозрачного материала методом "отражение от рефлектора". Идеален для детектирования бутылок объеме от 500мл до 2л. Имеет подстройку чувствительности. Хорошо видимый луч красного цвета облегчает настройку.

Таблица 4

Технические характеристики Фотоэлектрический датчик компании OMRON серии Е3Z-B

13. Частотные преобразователи

Частотные преобразователи предназначены для регулирования частоты вращения вала АД, изменяя скорость в широких пределах. Частотные преобразователи, получившие широкое распространение, являются инверторами напряжения, хотя ещё также существуют и используются инверторы тока. Это объясняется тем, что инверторы напряжения могут работать в многодвигательном приводе, и, самое главное, имеют более широкий диапазон изменения выходной частоты. Последнее обстоятельство открывает дорогу данным устройствам не только в производственную, но и в коммунальную сферу, где, например, нагрузка на водопровод крайне неравномерная. Частотные преобразователи помогают эффективно решить проблему необоснованного перерасхода – когда давление в трубах нормализуется, инвертор автоматически снижает момент на валу насоса, экономя при этом до 30 % энергии. В промышленности при производстве на конвейерах так же часто используются частотные преобразователи для управления транспортерами конвейера. В результате чего достигается синхронизация работы двигателей транспортера, а вследствие и всего конвейера, экономия электроэнергии и повышение производительности конвейера.

Частотные преобразователи (инверторы) служат для плавного, бесступенчатого регулирования скорости трехфазного асинхронного электродвигателя. Регулирование происходит за счет создания на выходе трехфазного тока переменной частоты.

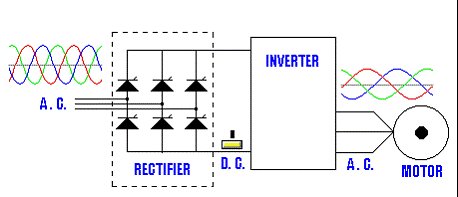

Рис. 6. Схема подключения инвертора

Частотный преобразователь состоит из системы управления, выпрямителя, шины постоянного тока и выходного генератора. Выходное напряжение создается методом высокочастотной широтно-импульсной модуляции.

В настоящее время OMRON выпускает 8 серий частотных преобразователей SYSDRIVE - 3G3EV, 3G3JV, 3G3MV, 3G3HV, 3G3PV, 3G3RV, 3G3GV и 3G3FV. Серии отличаются диапазоном мощностей и возможностями системы управления.

Преобразователи серии EV и JV- небольшой мощности, компактны и просты в эксплуатации. Обладая всеми преимуществами частотных преобразователей OMRON, они имеют невысокую цену. Существуют модификации с питанием от однофазной сети 220 В.

Рис. 7. Конвейер.

Серии HV и PV охватывают большой диапазон мощностей (до 300 кВт). Преобразователи этой серии подходят для большинства обычных применений - приводы насосов, вентиляторов и т.д. Эти преобразователи имеют встроенный ПИД - регулятор и функцию энергосбережения.

Рис. 8. Вентилятор

Преобразователи серии MV, RV, FV, и GV отличаются режимом векторного управления. 3G3FV и 3G3GV имеют векторное управление с обратной связью. Эта группа преобразователей имеет возможность работы с полным моментом в области нулевых частот и обладает улучшенными динамическими характеристиками: имеют функцию автоматического определения параметров электродвигателя. Они предназначены для приводов поршневых насосов, шнеков и задач позиционирования, могут (с асинхронным двигателем) заменять двигатели постоянного тока.
