11.26 Выбираю светильник типа НСП 20, источник света которого должен иметь мощность 500 Вт, для создания кривой силы света Д3, класс светораспределения светльника - П, степень защиты IP52.

11.27 По заданной мощности лампы светильника НСП 20, Рл=500Вт, выберем ЛН типа Г125-135-500 с номинальным световым потоком, Фл=9200 лм.

11.28 Определим количество ламп для аварийного освещения преобразовав формулу (11.15):

nс = = = 4 шт.

Выбираем светильники типа НСП 20 и расположим их в один ряд по центру на следующих расстояниях:

iв = 7,75 м - расстояние от стен до светильников по ширине;

iа = 8,68 м - расстояние от стен до светильников по длине;

Lа = 14,88 м - расстояние между светильниками.

Рассчитаем осветительную сеть рабочего освещения, схема которой приведена на рисунке 1.12.1, получающую питание от РУНН напряжением 380/220В трансформаторной подстанции. На рисунке групповой щиток освещения установленный в производственном помещении с пыльной средой. Линии освещения питают светильники с лампами ДРЛ, коэффициент мощности которых сosj=0,9.

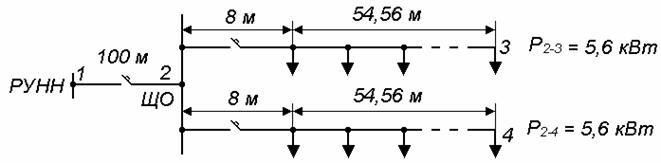

Рисунок 11.2 - Схема осветительной сети рабочего осве- щения.

11.30 Вся сеть выполнена проводом АПРТО в трубах. АПРТО - провод с алюминиевой жилой, с резиновой изоляцией, в оплетке из хлопчатобумажной пряжи, пропитанной противо -гнилостным составом.

11.31 Питающая линия 1-2 длиной 100м выполнена четырех - проводной, а распределительные линии 2-3, 2-4, двухпроводными.

11.32 Для четырех проводной сети 380/220В коэффици -ент С1 = 46, а для двухпроводной С2=7,7.

11.33 Для распределительных линий заменим равномерно распределенную по длине нагрузку сосредоточенной в сере -дине линии, для чего определим приведенную длину рас -пределительных линий, м:

Iприв = l0 + (11.33)

где l0 - расстояние от пункта питания до точки присое -динения первой нагрузки, м;

l - длина участка сети с равномерно распределенной нагрузкой, м.

= 8 + = 35,28 м;

= 8 + = 35,28 м.

11.34 Определим моменты всех участков, кВт м:

М = Р * lприв. (11.34)

где, Р - нагрузка распределенная на данном участке, кВт.

М2-3 = 5,6 * 35,28 = 197,568 кВт м;

М2-4 = 5,6 * 35,28 = 197,568 кВт м.

11.35 Определим момент нагрузки питающей линии 1-2.

М1-2 = (Р2-3 + Р2-4) * l1-2 = (5,6 + 5,6) * 100 = 1120 кВт м. (11.35)

11.36 Определим сечение линии 1-2, мм2:

s1-2 = (11.36)

где М1-2 - сумма моментов нагрузки данного и всех после -дующих по направлению потока энергии участков осветительной сети, кВт м;

Sm - сумма моментов нагрузки всех ответвлений, питаемых через данный участок с другим числом проводов, отличным от числа проводов данного участка, кВт м;

aпр - коэффициент приведения моментов, зависящий от числа проводов на участке линий и в ответвлении (для трехфазного участка линии с нулевым проводом и однофазным ответвлением aпр=1,85);

DUд%- допустимая потеря напряжения, DUд%=5,5%;

С1- коэффициент определенный в п. 11.32.

S1-2 = = 7,3 мм2.

Принимаем стандартное сечение провода АПРТО Sст.1-2 = = 10мм2.

11.37 Находим действительную потерю напряжения в ли- нии 1-2.

DU1-2 = = = 2,43 % (11.37)

11.38 Для участков линий 2-3, 2-4 располагаемая потеря напряжения:

DU2-3 = DU2-4 = DUд% - DU1-2 = 5,5 – 2,43 = 3,07 % (11.38)

11.39 Сечения проводов распределительных участков по формуле 11.36:

s2-3= = 8,36 мм2;

s2-4 = = 8,36 мм2.

Принимаем стандартное сечение провода АПРТО для распределительных участков Sст=10 мм2.

11.40 Проверим выбранные сечения по длительно допустимому току нагрузки, они должны удовлетворять следующему условию:

Iдоп ³ (11.40)

где Iдоп - длительно допустимый ток провода АПРТО при заданном сечении, А;

Iр - расчетный ток линии, А.

К = 0,95 - поправочный коэффициент на условие про -кладки провода при температуре окружающей среды +30о С.

11.41 Для двухпроводных распределительных линий токи определяются:

I2-3 = I2-4 = = = 28,3 А (11.41)

Тогда = = 29,8 А.

Так как сечение провода АПРТО на распределительных участках, Sст = 10 мм2, то его длительно допустимый ток Iдоп= = 50 А, и условие (11.40) выполняется: Iдоп = 50 А ³ 29,8 А = .

Следовательно, сечения проводов на распределительных участках были выбраны верно.

11.42 Для четырехпроводной питающей линии, расчет -ный ток равен:

I1-2 = = = 18,9 А (11.42)
