Изображенные на рисунке 1.9.1.3 величины woe и woи равны соответственно

, .

Способ используют, где надо снизить скорость, но сохранить жесткость на искусственных характеристиках.

Рисунок 1.9.1.4 – Искусственные механические характеристики

1.9.2 Импульсное реостатное регулирование скорости.

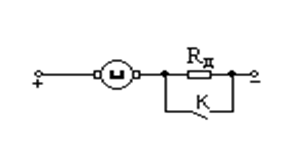

Рисунок 1.9.2.1

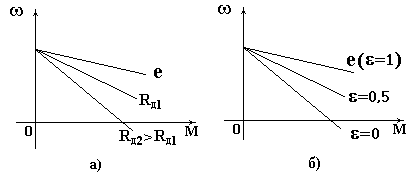

Рисунок 1.9.2.2 - Механические характеристики

Рисунок 1.9.2.3

e - скважность управляющих импульсов:

.

Соответственно eможет принимать значения 0 .1.

,

где

.

Для осуществления способа используют транзисторные или тиристорные ключи.

1.9.3 Регулирование скорости изменением Ua .

Рисунок 1.9.3.1 - Механические характеристики

Скорость

,

Причем и .

1.9.4 Регулирование скорости путем изменения потока возбуждения.

В связи с тем, что поле возбуждения создается постоянным магнитом, регулирование скорости путем уменьшения потока Ф неосуществимо.

1.10 Расчет потерь энергии.

Потери энергии в установившемся режиме определяются

.

Потери энергии во время переходных процессов определяются

.

1.10.1 Пуск двигателя.

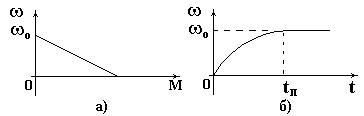

Рисунок 1.10.1.1

При Mc=0.

Значение динамического момента

.

,

.

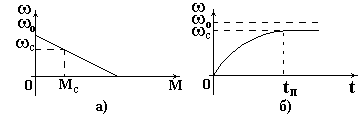

Рисунок 1.10.1.2

При Mc=const.

; .

Если Мс – мал, то

1.10.2 Динамическое торможение.

Мс=0 .

Mc=const.

2 ВЫБОР ВМД И ТАХОГЕНЕРАТОРА ДЛЯ ЛАБОРАТОРНОГО СТЕНДА. РАЗРАБОТКА ИМПУЛЬСНОГО ИСТОЧНИКА ПИТАНИЯ. ВЫБОР ПРИБОРОВ И УСТРОЙСТВ ИЗМЕРЕНИЯ И КОНТРОЛЯ

2.1 Выбор вмд и тахогенератора для лабораторного стенда

В зависимости от поставленной цели (задачи) определяем необходимую мощность, величину момента, который развивает двигатель и доступные к использованию источники питания, а также конструктивное исполнение высокомоментного двигателя, отвечающего требованиям данной задачи. Исходя из указанных параметров, а также учитывая располагаемое разработчиками оборудование, был выбран коллекторный моментный двигатель с неограниченным углом поворота ротора серии PIVT 6/3A.

Поскольку в данной лабораторной работе предусмотрен рпыт снятия механических характеристик, то необходим тахогенератор. Достоинством выбранной машины является то, что ее конструкция содержит тахогенератор в одном корпусе с двигателем.

2.2 Требуется рассчитать основные параметры широтно-импульсного модулятора, нагрузкой которого является цепь якоря двигателя постоянного тока. Номинальное напряжение якорной цепи двигателя 30 вольт.

Широтно-импульсный преобразователь предназначен для преобразования входного сигнала в прямоугольные импульсы. Схема ШИПа представлена в приложении.

На вход генератора пилообразного напряжения (далее ГПН), изображенного в приложении 3, подается напряжение минус 15 вольт. В основе ГПН лежит компаратор. При подаче сигнала емкость С9 начинает заряжаться и на выходе компаратора DA5 формируется линейно нарастающий сигнал. В начальный момент времени транзистор VT9 заперт. Далее этот нарастающий сигнал поступает на вход компаратора DA6, где он сравнивается с напряжением задания (оно задается R36). В момент совпадения напряжений, на выходе компаратора DA6 появится импульс отрицательной полярности, который ограничивается стабилитронами VS1 и VS2. Этот импульс подается на базу транзистора VT12, который в начальный момент времени был открыт. Транзистор VT12 при поступлении сигнала закроется. Вследствие этого база транзистора VT9 окажется подключенной к источнику плюс 15 вольт. Транзистор VT9 откроется и емкость С9 окажется зашунтированной через VT9. В результате ГПН перестанет вырабатывать линейно нарастающий сигнал. Компаратор DA6 поменяет сигнал на выходе и откроется транзистор VT12. Транзистор VT9 снова окажется закрытым и ГПН опять начнет вырабатывать «пилу». Далее процесс повторяется.
