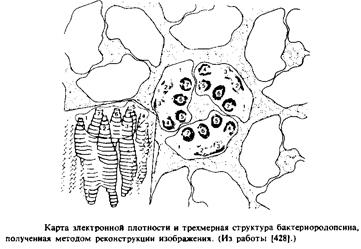

Разрешения метода реконструкции изображения недостаточно для того, чтобы проследить за ходом полипептидной цепи, и участки, соединяющие семь предполагаемых спиралей, в основном не видны. С 1980 г. было построено много моделей структуры бактериородопсина, согласующихся с дифракционными данными, а также предприняты многочисленные попытки получить необходимую информацию с помощью других методов. До настоящего времени наиболее часто использовались:

1) определение аминокислотной последовательности;

2) протеолиз и иммунологические методы для выявления тех участков белка, которые находятся за пределами бислоя, и установления их ориентации относительно внутренней и наружной сторон мембраны.

Все построенные модели сходны в интерпретации общей укладки и топологии молекулы. На рис.3.8 представлена модель, аналогичная предложенной Энгелманом и др. Установлено, что для пересечения неполярной части бислоя спираль должна содержать 21 аминокислотный остаток, и в белковой молекуле действительно имеется семь участков примерно такой длины с преобладающим содержанием неполярных аминокислот. Полагают, что они и образуют семь а-спиралей, наблюдаемых на карте электронной плотности.

Эти а-спирали обычно обозначаются буквами А, В, С, D, E, F, G, начиная с N-конца. Каково соответствие между ними и семью спиралями, выявленными с помощью электронно-микроскопических исследований, - неизвестно. Этот вопрос неоднократно обсуждался, и здесь существуют разные мнения. Почти не вызывает сомнений, что общая топология, представленная на рис.3.8, адекватна. Разные модели, описанные в литературе, в каких-то отношениях могут существенно различаться. Это касается, в частности, длины нескольких спиралей, расположенных внутри бислоя, которая варьирует в разных моделях в пределах 10 остатков. Несмотря на эти разногласия, по главным особенностям достигнут консенсус, хотя говорить о единодушии нельзя. Эти особенности следующие.

Участки белка, пересекающие бислой, имеют форму а-спиралей и в целом неполярны. Спирали, вероятно, пронизывают всю толщу мембраны, а не только неполярную часть бислоя. Спирали перпендикулярны поверхности мембраны и упакованы так, что расстояние между их центрами составляет 10 А.

Заряженные и полярные аминокислотные остатки расположены в основном в участках, соединяющих трансмембранные спирали. В той части белковой молекулы, которая погружена в неполярную часть бислоя, имеется до девяти ионизируемых остатков в зависимости от того, где расположены его границы. По-видимому, для стабилизации структуры они должны быть каким-то образом нейтрализованы. Возможно, они образуют ионные или водородные связи с остатками, расположенными в другой части полипептидной цепи. Этот момент может оказаться полезным при обсуждении вопроса о характере упаковки разных спиралей в мембране. По-видимому, ионизируемые остатки, располагающиеся внутри мембраны, имеют структурное и/или функциональное значение. Пример тому - остаток Lys-216, с которым связывается ретиналь. Большинство заряженных аминокислотных остатков, локализованных в экспонированных в раствор участках белка, располагаются вблизи цитоплазматической поверхности или непосредственно на ней.

Примерно в середине спиралей В, С и F расположены по три остатка пролина, однако спирали при этом не выглядят сильно изогнутыми.

Наблюдается асимметричное распределение ароматических аминокислот: многие остатки тирозина и почти все остатки триптофана находятся вблизи наружной стороны мембраны. Значение этого феномена неизвестно.

N-Конец располагается у наружной стороны мембраны, а С-конец - у внутренней.

С-Концевой участок, по-видимому, имеет форму статистического клубка и может подвергаться протеолизу без нарушения функций белка.

Лизин-216 связан с простетической группой - ретиналем и расположен примерно в середине спирали G.

3.1 Вывернутый белок

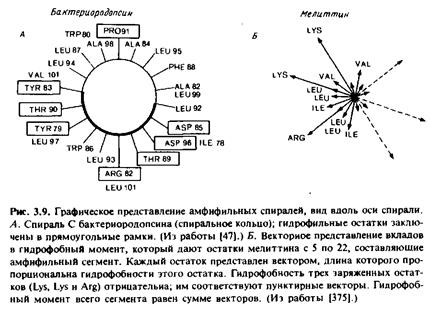

Относительно структуры бактериородопсина можно сделать весьма интересный вывод: его полипептидная цепь уложена так, что полярные или заряженные остатки, находящиеся в семи трансмембранных участках, оказываются обращенными внутрь глобулы, а неполярные контактируют с мембранными липидами. Глобула по существу "вывернута", если сравнивать ее с белками, в которых большинство неполярных остатков спрятаны внутри структуры, а полярные обращены наружу. Этому есть разумное объяснение, и об этом же свидетельствуют некоторые экспериментальные данные, в первую очередь данные по рассеянию нейтронов. В основе упомянутого метода лежит существенное различие между рассеянием на атомах водорода и дейтерия. Дейтерированные валин и фенилаланин включали путем биосинтеза в бактериородопсин и затем, используя разностный метод Фурье, устанавливали распределение этих аминокислот в проецируемой структуре пурпурной мембраны. Приняв общепринятые допущения о последовательности предполагаемых спиральных участков, при построении соответствующей модели обнаружили, что если смотреть вдоль оси спирали, то для каждой спирали остатки валина будут располагаться на сторонах, противоположных заряженным и полярным группам, а остатки фенилаланина - преимущественно на противоположной валину стороне. По данным нейтронного рассеяния, остатки валина преимущественно обращены к мембранным липидам, поэтому был сделан вывод, что заряженные и полярные остатки группируются внутри белка. Заметьте, что этот результат не зависит от конкретного расположения участков полипептида на электронно-микроскопической карте.

Другой подход основан на использовании гидрофобного фотореактивного зонда 1251-ТИД. Этот реагент внедряется в гидрофобную сердцевину мембраны и при фотолизе неспецифически реагирует с наиболее доступными боковыми группами аминокислот. Это его свойство может использоваться для локализации тех участков белковой молекулы, которые обращены к липидам. По крайней мере в двух случаях, в том числе в случае бактериородопсина, отмечалось включение метки в специфические, периодически расположенные участки полипептидной цепи, при этом метка включалась через каждые три или четыре остатка.

Если такой характер мечения отражает только долю боковых групп, обращенных к мембранным липидам, то мы сможем установить, какая сторона предполагаемого а-спирального участка контактирует с липидами. Поскольку на один виток спирали приходится 3,6 остатка, то наблюдаемая периодичность может иметь место только в том случае, если зонд контактирует лишь с одной стороной спирали. Данные по спирали С в бактериородопсине согласуются с представлением о вывернутой структуре этого белка и тоже свидетельствуют о том, что соответствующая часть полипептида имеет спиральную конфигурацию. В целом можно сказать, что концепция вывернутых интегральных мембранных белков весьма разумна, однако экспериментальное ее обоснование пока недостаточно. Напомним, что, согласно моделям фотосинтетического реакционного центра, в сердцевине бислоя находится очень мало ионизируемых остатков или они отсутствуют там вообще.
