015 Сверлильная

Машинное время Тм = 0,21 мин; Кобсл = 1,075 [ ]

Вспомогательное время

Тв = Тву + Твп + Тви = 0,11 + 0,1 + 0,07 = 0,28 мин

Тву = 0,11 мин; Твп = 0,1 мин; Тви = 0,07 мин

Штучное время Тшт = (Тм + Тв) * Кщбсл = (0,21+0,28)*1,075 = 0,53 мин

Подготовительно-заключительное время:

Тn-3 = 3 + 6 = 8 [13]

Штучно - калькуляционное время:

Тшт-к = Тшт + Тn-3 / n = 0,53 + 8 / 39 = 0,74 мин

017 Сверлильная

Машинное время на операцию

Тм = Тм1 + Тм2 + Тм3 + Тм4 + Тм5 = 0,06 + 0,28 + 0,15 + 0,03 = 0,52 мин

Вспомогательное время на операцию:

Тву = 0,45 мин [13]

Твп = 0,03 + 0,1 * 16 + 0,6 * 4= 4,12 мин [12]

Тви = 0,39 мин [12]

Тв = Тву + Твп + Тви = 0,45 + 4,12 + 0,39 = 4,96 мин

Кобсл = 1,08 [13]

Штучное время

Тшт = (Тм + Тв) * Кобсл = (0,52 +4,96) * 1,08 = 5,92 мин

Подготовительно-заключительное время:

Тn-3 = 12 * 0,25 * 4,0 + 0,8* 4 * 9 = 25,2

Штучно - калькуляционное время:

Тшт-к = Тшт + Тn-3 / n = 5,92 + 25,2 / 39 = 6,57 мин

020 Копировально-фрезерная

Машинное время Тм = 7,9 мин

Вспомогательное время:

Тв = Тву + Твп + Тви = 0,31 + 1,3 + 0,08 + 0,6 = 2,29 мин

Тву = 0,15 + 0,16 = 0,31 мин [13]

Твп = 0,65 *2 + 0,04 * 2 = 1,38 мин [13]

Тви = 0,3*2 = 0,6 мин [13]

Подготовительно- заключительное время

Тn-3 = 12 + 13 + 7 + 2 = 39 мин [13]

Штучно - калькуляционное время:

Тшт-к = Тшт + Тn-3 / n = (Тм + Тв) * Кобсл + Тn-3 / n = (7,9 + 2,29) * 1,06 + 39 / 39 = 11,8 мин

4.5. Расчёт специального калибра-пробки для контроля отверстия Æ60Н7 +0,030

Устанавливаем предельные размеры контролируемого отверстия

Dmax = D + ES = 60 + 0,030 = 60,030 мм

Dmin = D + EI = 60,0 мм

Устанавливаем допуски и отклонение калибров по СТ СЭВ 157-75 [2]

Z = 4 мкм, у = 3мкм; Н = 5 мкм [2]

Проходная сторона новая

Р-Пр = Dmin + Z + 0,5 Н = 60 + 0,004 + 0,0025 = 60,0065 -0,005 мм

Проходная сторона изношенная

Р-Пр изн = Dmin - у = 60,0 - 0,003 = 59,997 мм

Непроходная сторона калибра – пробки

Р-НЕ = Dmax + 0,5Н = 60,030 + 0,0025 = 60,03325 – 0,005 мм

Расчёт специального несущего инструмента концевой фрезы для 020 операции по [6] выбираем диаметр фрезы:

Фреза концевая DÆp = ZS + 0,1 мм

Число зубьев фрезы

m – коэффициент, зависящий от типа фрезы

m = 1,2 для концевой фрезы [6]

принимаем по конструктивным соображениям Z=4,

Длина фрезы

L = Lp + en +exв, где

Lp – длина режущей части фрезы,

Lp = 45 мм

en – длина переходной части, en = 19 мм

exв,- длина хвостовика, exв = 86 мм

Материал фрезы – быстрорежущая сталь

Р6М5К5 ГОСТ 19265-73 с термообработкой НRC 60…64

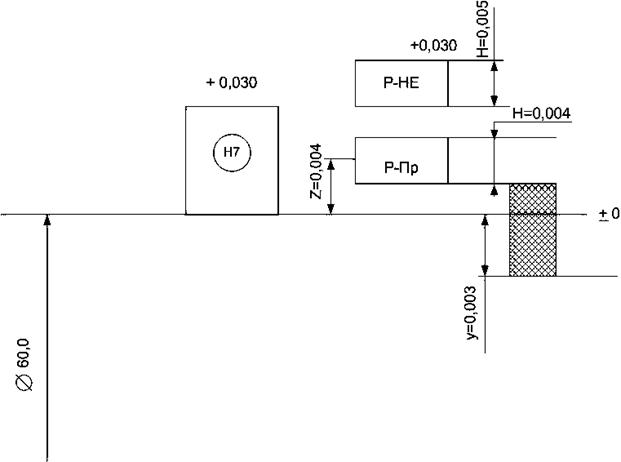

Рис. 4.3. Схема полей допусков пробки Æ60Н7

Главная составляющая силы резания

и [6]

Ср – 68,2; x=0,86; у = 0,72; n = 1; q = 0,86; w = 0; [6]

t = 1,0 мм; Sz = 0,04 мм/зуб; В = 68 мм; n = 400 мин-1; Z=4;

Суммарный момент, действующий на фрезу

Допускаемые напряжения на изгиб хвостовика

би.д. = 250 МПа [6]

Следовательно принятый диаметр хвостовика d = мм обеспечивает безопасность работы.

5. ЭКОНОМИЧЕСКАЯ ЧАСТЬ

Введение

Целью экономической части дипломного проекта является расчет основных параметров прерывно-поточной линии по выпуску детали «Кулачок» с целью наилучшей организации его работы; расчет себестоимости изготовления детали по статьям калькуляции; определение технико-экономических показателей, характеризующих эффективность прерывно-поточной линии.

Себестоимость продукции рассчитывается на основе данных предыдущих разделов дипломного проекта. Цены на оборудование, сырье и материалы, электроэнергию и др. берутся на предприятии, на котором проходилась преддипломная практика.

5.1. Расчет параметров потока

Расчет параметров прерывно- поточной линии для детали «Кулачок» сводится к определению количества рабочих, величины такта и допустимых отклонений времени операций от такта. Прерывный поток применяется при механической обработке деталей (заготовок), когда имеет место недогрузка оборудования из-за несинхронности процесса. Прямоточные линии экономически оправдывают себя, если достигнута синхронизация части операций, включенных в технологическую цепочку линии; возможна комбинированная загрузка рабочих, работающих на недогруженном оборудовании, путем закрепления за ними двух- трех операций.

Заказ на деталь «Кулачок» будет выполняться 20 дней при работе рабочих в одну смену. После этого рабочие будут переключены на работу над другими заказами по изготовлению типовых деталей.

Определим такт запуска по формуле:

мин/деталь

где - продолжительность рабочей смены, = 480 минут;

- выпуск продукции в смену в натуральных единицах, определяемый по формуле:

деталей;

где - программа выпуска продукции в натуральных единицах, = 1000 деталей.

- фонд рабочего времени рабочих потока, выполняющих данный заказ, =20 дней.

- число смен в сутки, =1.

Далее определим число рабочих мест (оборудования) на каждой операции технологического процесса изготовления детали:
