Пример факторного преобразования для МКНФ

_ _ _ _

y=(x1vx2vx3)(x1vx2vx4)(x1vx5)= SQ=11

_ _ _

=( x1vx2vx3 x4)(x1vx5)= SQ=9

_

=x1v(x2vx3)( x2vx4) x5= SQ=9

_ _

= x1v(x2vx3 x4) x5= SQ=8

Оценка эффекта факторизации.

Этот эффект характеризуется разностью цен схемы до и после факторизации.

Можно показать, что для однократной факторизации ее эффект определяется выражением :

DSQ= SQдо - SQпосле=m(k-1)+q-D ,

где m - количество букв, выносимых за скобки;

k - количество термов, из которых происходит вынесение. q - количество термов, в которых после вынесения осталась одна буква (q£k);

D=1, если вынесение осуществляется из всех термов;

D=2, если не из всех.

Для эффективного решения задачи факторизации необходимо учитывать следующий момент :

1) При наличии у булевой функции нескольких минимальных форм целесообразно выбрать из них такие, для которых применение факторизации даст выигрыш в цене схемы.

2) При минимизации не полностью определенной булевой функции может оказаться, что максимальный эффект за счет факторизации дает нормальная форма, не являющаяся минимальной.

Пример :

|10x1 _ _

cmin(f)=|xx10 МДНФ y=x3x4vx1x2x4 SQ=7

|10x1 _ _ _

cmin(f)=|101x ДНФ y= x1x2x4 vx1x2 x3= x1x2(x3v x4) SQ=5

В некоторых случаях максимального эффекта за счет факторизации можно достичь путем расширения термов МНФ с применением законов товтологии

МДНФ y=x1x2x3vx1x2x4vx1x3x5x6vx2x4x5x6= SQ=18

= x1x2(x3v x4)v x5x6(x1x3v x2x4)= SQ=16

= x1x2(x1x3v x2 x4)v x5x6(x1x3v x2x4)= SQ=20

=(x1x3v x2 x4)( x1x2v x5x6) SQ=14

Построение одновыходных схем.

Декомпозиция булевых функций.

Задача декомпозиции булевой функции в общем случае состоит в таком разделении множества ее аргументов на ряд подмножеств, при котором можно выразить исходную функцию f(x) через вспомогательную промежуточную функцию j(z), где zÌx.

В частном случае имеет место так называемая простая разделительная декомпозиция, при которой множество аргументов x разделяется на два непересекающихся подмножества (z,w®(zÇw=j;zÈw=x)) и приведение исходной функции к виду f(x)=f(j(z,w)).

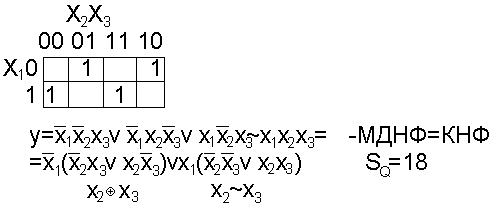

Пример : f3(x)=V(1,2,4,7)

(f=1)

z=(x2x3) W={x1}

_ _

j(z)=x2x3vx2x3

_ _

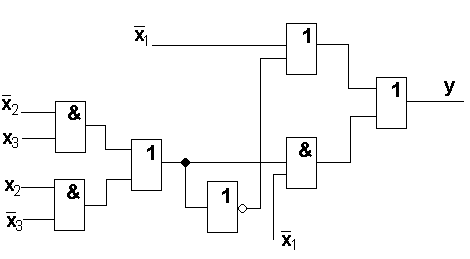

f(x)=x1j(z)vx1j(z) SQ=13

SQ=13 T=5t

Схема базиса Жигалкина.

SQ=4 T=2t

Применение декомпозиции там, где он уместно, во многих случаях позволяет уменьшить цену синтезируемой схемы.

_ _ _ _ _ _ _ _ _ _

МДНФ y=x1x2x3x4vx2x5vx3x5vx4x5=x1x2x3x4vx5(x2vx3vx4)

SQ=14

_

j(z)=x2vx3vx4

_ _

f(x)=x1*y(z)vx5*j(z) SQ=10

Синтез многовыходных комбинационных схем.

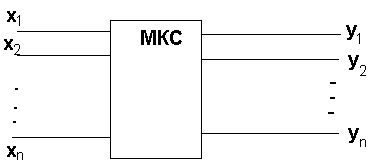

МКС представляется в виде обобщенного «черного ящика»

Закон функционирования МКС представляется в виде системы булевых функций

|y1=f1(x1 .xn)

|y2=f2

|.

|.

|.

|yn=fn

Естественным образом, при решении задачи синтеза МКС применяются методы факторизации и возможной декомпозиции, применительно не к одной функции, а к системе.

Минимизация системы Булевых функций

Задача минимизации применительно к системе Булевых функций решается аналогично как для одной функции и сводится к получению минимального покрытия. Для решения этой задачи система приводится к одной функции путем дополнения множества агументов подмножеством вспомогательных переменных, с помощью которых выделяются отдельные функции системы. Количество вспомогательных переменных k³log2m, m - количество функций.

Пример:

Раздельная минимизация:

y1 Cmin (y1)=

y2 Cmin (y2)=

МДНФ:

При построении схемы по этому выражению, она разлагается на две независимые подсхемы, отдельные для реализаций каждой функции.

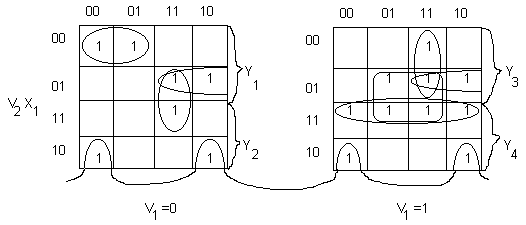

Совместная минимизация

Пусть V=0 для у1; V=1 для y2

Cmin(y1,y2)=;

Z= (общий терм)

Пример:

V1V2=00 y1

V1V2=01 y2

V1V2=10 y3

V1V2=11 y4

Cmin(S)=

Общие термы:

При совместной минимизации Булевых функций система в минимальной форме может оказаться, что некоторые термы поглощаются другими, т.е. после получения минимальной формы необходимо исключить поглощаемые термы.

После получения минимального покрытия при записи минимальных форм с начала выделяются термы, общие для нескольких функций и обозначаются вспомогательными функциями (Z1-Z4).

В целях удобства рядом с каждым общим термом рекоммендуется проставить его принадлежность.

Далее выписываются минимальные формы для отдельных функций с учетом их собственных термов и общих термов, принадлежащих данной функции. При наличии незадействованных комбинаций вспомогательных переменных все наборы аргументов для них являются безразличными.

Пример:
