Турбидиметрический и нефелометрический методы анализа объектов окружающей среды
Кроме колебаний яркости лампы принцип соотношений компенсирует загрязнение и помутнение оптики, а также температурные коэффициенты детекторов и усилителей.
Прибор, работающий на соотношении сигналов настолько стабилен, что постоянная стандартизация прибора не требуется.

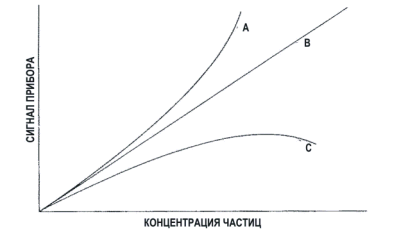

Рис. 5. Зависимость сигнала прибора от концентрации частиц при различной оптической геометрии
При высоких уровнях мутности общая характеристика однолучевых нефелометров становится нелинейной, и прибор "слепнет", поскольку затухание света преобладает над рассеянием. Такой ситуации соответствует кривая C на рис. 13. Можно предположить, что использование простого соотношения рассеянного и проходящего света расширит область линейной зависимости, поскольку свет проходит болееменее одинаковое расстояние внутри образца и должен затухать одинаково, к в случае с окрашенным образцом. Однако, при высоком значении мутности, свет претерпевает множественное рассеяние. Множественное рассеяние сокращает расстояние, проходимое светом, который улавливает нефелометрический датчик, и увеличивает расстояние дистанцию внутри образца для проходящего насквозь света. В результате свет, проходящий насквозь, оказывается более ослаблен, чем рассеянный в стороны. В результате, прибор завышает показания (линия A на рис. 5).
Рис. 6. источники постороннего света в турбидиметре
В турбидиметрах 2100N, 2100AN и 2100AN IS для линеаризации показаний при высокой мутности применен детектор прямого рассеяния. Значение сигнала этого детектора стоит в знаменателе отношения. При малых значениях мутности его сигнал мал и не влияет на результат. При высоких значениях мутности сигнал детектора прямого рассеяния возрастает и компенсирует затухание проходящего света, в результате показания прибора соответствуют прямой линии B на рис. 13. При верном выборе угла установки детектора прямого рассеяния и величины поправки показания прибора будут линейны в широком диапазоне, что и требуется для вывода показаний сразу в единицах NTU.

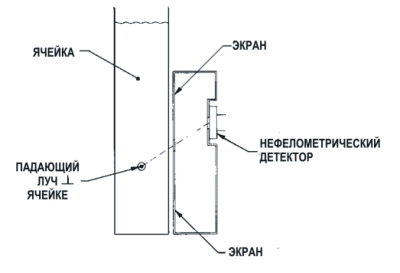

Рисунок 7. Расположение детектора вне плоскости в турбидиметрах ratio™ уменьшает воздействие постороннего света.
Алгоритмы работы мутномеров HACH
В мутномерах HACH заложены различные алгоритмы вычисления результата: с использованием соотношения сигналов и без использования соотношения (приведены алгоритмы последних моделей). Алгоритмы описаны в следующих разделах.
Алгоритм, использующий соотношение сигналов - Ratio™ Turbidity (Four Point Ratio™ Turbidity*)
Величина мутности вычисляется по формуле:
T=I90 / (d0* It+ d1* Ifs+ d2* Ibs+ d3* I90),
Где T - мутность в единицах NT d1,d2,d3,d4 - калибровочные коэффициенты I90 - ток нефелометрического детектора It - ток детектора проходящего света Ifs - ток детектора переднего рассеяния Ibs - ток детектора заднего рассеяния * U.S. Patent 5,506,679.
Оптическая схема и система соотношения сигналов обладают рядом преимуществ.
1. В обычных нефелометрах, как и в прочих оптических приборах, лампы и детекторы являются основными источниками шума и дрейфа. Применение улучшенных кремниевых фотодетекторов исключает проблемы с детектором. Работа на соотношениях компенсирует такие эффекты, как помутнение стекла и запыленность оптики, температурную зависимость детекторов и усилителей. Благодаря тому, что прибор стабилен долгое время, регулярная калибровка прибора не требуется.
2. Система экранов обеспечивает превосходную изоляцию нефелометрического детектора от постороннего света, что позволяет добиться большей точности при работе с пробами малой мутности.
3. Детектор переднего рассеяния позволяет обеспечить линейность показаний в широком диапазоне без ущерба чувствительности прибора в области малых значений. Линейная характеристика позволяет представлять результаты в цифровом виде со всеми вытекающими преимуществами - легкостью работы, отсутствием ошибок при снятии показаний, боле высоким разрешением и возможностью оценки шумов.
4. Работа на соотношении сигналов обусловливает нечувствительность приборов к окраске. Поскольку проходящий свет и рассеянный проходят примерно одинаковое расстояние через пробу, то их ослабление вызванное окраской раствора или частиц, одинаково. При работе по соотношению сигналов воздействие ок раски сильно уменьшается.
5. Детектор обратного рассеяния имеет линейную характеристику при очень высоких уровнях мутности, что позволяет работать в диапазоне 4000 - 10000 NTU.
Новейшие подходы к определению мутности в промышленных процессах. Промышленные мутномеры.
Промышленные турбидиметры
В настоящее время в подходах к измерению мутности в условиях промышленного производства происходят значительные изменения. Процесс измерений мутности должен быть непрерывным. Результаты должны выдаваться немедленно, и на их основе должны вырабатываться управляющие сигналы, обеспечивающие обратную связь. Инженеры Hach подошли к проблеме с нескольких сторон. Один из главных - это отказ от измерительной ячейки и уменьшение или полное устранение контакта между пробой и оптическими компонентами мутномеров
. |
Рис. 11. Схема промышленного турбидиметра 1720D | |
Приборы для работы в области малых значений мутности На рисунке 11 представлен турбидиметр 1720Е, сконструированный для работы в области малых значений. В данном приборе эффективно удаляются пузырьки и достигается высокая точность показаний. В турбидиметре 1720Е пузырьки удаляются до того, как попадут в рабочий объем. Перед тем, как попасть в основную полость, поток омывает ряд перегородок, которые направляют его в камеры, сообщающиеся а атмосферой. Чем длиннее дистанция между экранами и измерительной полостью - тем менее вероятно, что пузырек попадет в измерительную полость и вызовет отклонение показаний | ||
. |
Рис. 12 Схема промышленного турбидиметра Hach Surface Scatter® | |
Приборы для работ в широком диапазоне значений мутности Приборы для работ в широком диапазоне значений мутности Рисунок 12 иллюстрирует еще один подход к промышленной турбидиметрии. Метод поверхностного рассеяния - Surface Scatter® - использован в приборах Surface Scatter® и Surface Scatter SE (для агрессивных сред), разработанных для работы в широком диапазоне. Патентованная конструкция полностью исключает контакт между пробой и оптическими узлами прибора.
Источник света и детектор смонтированы над корпусом турбидиметра и, таким образом, изолированы от пробы. При таком расположении оптических узлов им практически не требуется обслуживание. Проба попадает в центр корпуса, поднимается вверх и, переливаясь через стенки, уходит в сток. Скорость потока контролируется, и перетекающая жидкость образует оптически ровную поверхность.
