Турбидиметрический и нефелометрический методы анализа объектов окружающей среды
· Образец не содержит плавучих частиц.
· Образец должен быть текучим настолько, что при перемешивании станет однородным и может быть аккуратно разбавлен.
· Образец содержит твердые частицы такие же, как в образцах, работа с которыми планируется.
· Состав образца должен быть хорошо известен.
· Процедура определения зависимости должна быть как можно короче.
· Образец необходимо тщательно перемешивать при любом разбавлении или измерении.
· Методика подготовки пробы и выполнения измерений должна быть одинакова при изучении зависимости и при изучении образцов во время контроля технологического процесса.
· Температура образца должна совпадать с температурой интересующего процесса. В дальнейшем температуры всех образцов должны быть одинаковы, как при определении мутности, так и пир фильтровании образцов для гравиметрического анализа.
Процедура определения зависимости разделена на четыре стадии. Ниже приведено краткое описание каждой из них.
1. Разбавление образца
Для того, чтобы покрыть весь возможный диапазон содержания твердых частиц, необходимо несколько ступеней разбавления образца. Для разбавления образцов необходимо использовать воду с «нулевой мутностью». Неводные растворители должны быть бесцветными, без частиц, растворитель должен соответствовать химическим и физическим свойствам образцов.
2. Определение общего содержания твердых частиц в образце при каждом разбавлении.
Содержание твердых частиц при каждом разбавлении определяют гравиметрическим способом. Необходимо позаботиться о соблюдении методики на протяжении всего ряда измерений.
3.Определение мутности при каждом разбавлении
Определяют мутность каждого образца. Необходимо придерживаться одинаковой методики для определений мутности всех образцов. Например, каждый образец переворачивать одинаковое количество раз, выдерживать интервал между смешиванием и снятием показаний и т.д.
4.Определение зависимости между мутностью и результатами гравиметрического анализа
Строят график зависимости между общим содержанием твердых частиц и мутностью. Для нахождения корреляции пользуются методом наименьших квадратов (МНК). МНК – это статистический метод для определения зависимостей. Коэффициент корреляции 0,9 или более свидетельствует о применимости найденной зависимости между мутностью и общим содержанием твердых частиц. Построив график, можно определить чувствительность найденной корреляции. Чем круче наклон, тем выше чувствительность турбидиметрии и тем лучше зависимость будет описывать реальный образец. Копию описанной процедуры (Method 8366) можно пролучить в компании Hach.
Глава 3. Современное оборудование. передовые методики определения мутности: приборы Ratio™. мутномеры HACH

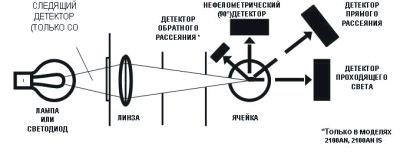

Рис. 3. Оптическая схема турбидиметров Hach, работающих на соотношении сигналов.
Оптическая схема мутномеров HACH
Оптическая схема турбидиметров, работающих на соотношении сигналов, является ключевым элементов к нескольким техническим характеристикам. Среди них хорошая стабильность, линейность показаний, чувствительность, низкое значение постороннего света и нечувствительность к окраске. На рисунке 11 представлена оптическая схема, примененная в лабораторных турбидиметрах 2100N, 2100AN, 2100AN IS, и 2100N IS (в 2100N отсутствует детектор обратного рассеяния). Прибор 2100P имеет только детектор 90° и детектор света. 2100N IS имеет только детектор 90°.
В основе принципа работы турбидиметров 2100N и 2100AN лежит принцип пропорциональной зависимости между количеством рассеянного света и количеством взвешенных частиц в веществе. Свет от галогеновой лампы, работающей при температуре 2700 К, собирается тремя поликарбонатными линзами. Поликарбонат устойчив к температурному воздействию, создаваемуму этой лампой. Линзы разработаны таким образом. Чтобы собрать как можно больше света и спроецировать изображение нити на измерительную ячейку. Синий инфракрасный фильтр сдвигает пик чувствительности детектора в область 400 - 600 нм в соответствии с требованиями EPA. В 2100AN вместо синего ИК фильтра можно использовать интерференционную решетку, чтобы проводить определение мутности в квазимонохроматическом свете. Ряд перегородок между линзами и ячейкой задерживает свет, рассеянных на поверхности линз, и препятствует попаданию постороннего света на детектор. Каждая следующая перегородка (кроме последней) имеет щель меньше, чем у предыдущей. Последняя перегородка имеет большое отверстие, чтобы луч не мог высветить край отверстия и не появлялось постороннего света.

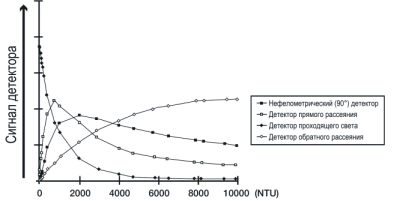

Рис. 4. Зависимость между рассеянием света и мутностью.
Кремниевые фотодиоды детектируют изменение количества света, проходящего через образец и рассеянного образцом. Большой детектор проходящего света определяет количество света, проходящее сквозь образец. Фильтр с оптически нейтральной плотностью ослабляет свет, падающий на детектор. Фильтр и детектор повернуты на угол 45°к падающему свету, чтобы отражения от поверхности фильтра и детектора не попадали в ячейку. Детектор прямого рассеяния определяет интенсивность рассеянного света, выходящего под углом 30° от направления падающего луча.
Детектор, расположенный под углом 90° к направлению прохождения луча, определяет рассеяние света по нормали к падающему. Данный детектор установлен вне плоскости, которую образуют падающий луч и детекторы. Установка под углом и дополнительный экран задерживают свет, рассеиваемый на стенках ячейки, но позволяют проходить свету, рассеянного образцом. Сигналы детекторов математически обрабатываются и из соотношения выводится величина мутности. В 2100AN установлен четвертый детектор обратного рассеяния, который определяет интенсивность света, рассеянного под углом 138° к номинальному направлению.
Этот детектор чувствует свет, рассеиваемый очень мутными образцами, когда прочие детекторы уже не дают линейного сигнала. Применение данного детектора расширяет диапазон измерений до 10 000 NTU. На рис. 4показано соотношение между рассеянием света и мутностью, определяемое различными детекторами в турбидиметрах Hach.
В традиционных нефелометрах и других оптических приборах лампы и детекторы зачастую являются основным источником шума и дрейфа. Применение детекторов улучшенной конструкции устраняет часть проблем, а использование соотношения сигналов компенсирует влияние лампы. Значение мутности выводится из соотношения значения сигнала нефелометрического детектора к взвешенной сумме сигналов детекторов проходящего света и прямого рассеяния.
(При низких и средних уровнях мутности сигнал детектора прямого рассеяния пренебрежимо мал и результат вычисляется как отношение сигнала нефелометрического детектора к сигналу детектора проходящего света.)
Соотношение сигналов (от которого происходит название серии - ratio)является ключевым элементом, придающим приборам превосходную стабильность на протяжении длительного времени.
