Для калибровки набора колонок А использовали следующие стандарты таблица 2:

Паспортные данные стандартов полигликолей и соответствующие им объемы удерживания.

Калибровочная зависимость Мура для набора колонок В построена с помощью математической программы Origin 6.0. При проведении калибровочной прямой через экспериментальные точки использовался метод наименьших квадратов. С помощью этой программы были определены коэффициенты С1 и С2 в уравнении Мура. С1 = 31.79406, С2 = 0.94179. Из калибровочной кривой видно, что данной системы колонок рабочий диапазон по молекулярным массам равен от нескольких сотен до нескольких миллионов.

Также на основании результатов хроматографирования полистирольных стандартов и с помощью констант Марка Хаувинга Куна для набора колонок В была построена универсальная калибровочная зависимость Бенуа.

Для набора колонок А была построена универсальная калибровочная кривая. Для этого рассчитаны Ван-дер-ваальсовые объемы молекул стандартов полиэтиленгликоля (ПЭГ) и полипропиленгликоля (ППГ) [6]. Ван-дер-ваальсовый объем всей молекулы рассчитывался по формуле:

,

где – ΔVi - Ван-дер-ваальсовый объем атомов входящих в молекулу полимера. Инкримент объема ΔVi рассматриваемого атома рассчитывается по формуле:

,

где R – межмолекулярный радиус рассматриваемого атома; h – высота сегмента вычисляемого по формуле:

,

где di – длины связей между двумя атомами; Ri – межмолекулярные радиусы соседних с рассматриваемыми, валентно связанных атомов.

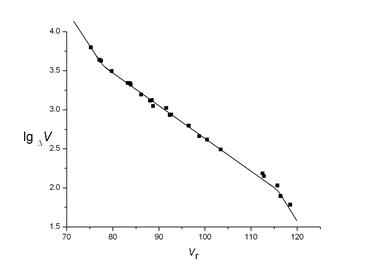

Молекулярные массы стандартов полигликолей и соответствующие им Ван-дер-ваальсовые объемы молекул
