Рис.3 Соединение репитером двух сегментов сети

Если длина сети превышает максимальную длину сегмента сети, необходимо разбить сеть на несколько (до пяти) сегментов, соединив их через репитер.

Конструктивно репитер может быть выполнен либо в виде отдельной конструкции со своим блоком питания, либо в виде платы, вставляемой в слот расширения материнской платы компьютера.

Репитер в виде отдельной конструкции стоит дороже, но он может быть использован для соединения сегментов Ethernet, выполненных как на тонком, так и на толстом кабеле, так как он имеет и коаксиальные разъемы, и разъемы для подключения трансиверного кабеля. С помощью этого репитера можно даже соединить в единую сеть сегменты, выполненные и на тонком, и на толстом кабеле.

Репитер в виде платы имеет только коаксиальные разъемы и поэтому может соединять только сегменты на тонком коаксиальном кабеле. Однако он стоит дешевле, и не требует отдельной розетки для подключения электропитания.

Один из недостатков встраиваемого в рабочую станцию репитера заключается в том, чтобы для обеспечения круглосуточной роботы сети станция с репитером также должна работать круглосуточно. При выключении питания связь между сегментами сети будет нарушена.

Функции репитера заключаются в физическом разделении сегментов сети и обеспечении восстановления пакетов, передаваемых из одного сегмента сети в другой.

Репитер повышает надежность сети, так как отказ одного сегмента (например, обрыв кабеля) не сказывается на работе других сегментов. Однако, разумеется, через поврежденный сегмент данные проходить не могут.

Концентраторы

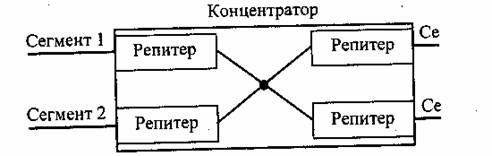

Служат для объединения в единую сеть несколько сегментов сети. Концентраторы можно разделить на активные и пассивные. Пассивные (или репитерные) концентраторы представляют собой собранные в едином конструктиве несколько репитеров. Они выполняют те же функции, что и репитеры.

рис.4

Преимущество подобных концентраторов по сравнению с отдельными репитерами только в том, что все точки подключения собраны в одном месте, что упрощает реконфигурацию сети, контроль за ней и поиск неисправностей. К тому же все репитеры в данном случае питаются от единого качественного источника питания. Пассивные концентраторы иногда вмешиваются в обмен, помогая устранять явные ошибки обмена.

Активные концентраторы выполняют более сложные функции, чем пассивные, например, они могут преобразовывать информацию и протоколы обмена. Но это преобразование очень простое. Примером активных концентраторов могут служить коммутирующие или переключающие концентраторы, коммутаторы. Они передают из одного сегмента сети в другой сегмент не все пакеты, а только те, которые действительно адресованы компьютерам из другого сегмента. При этом сам пакет коммутатором не принимается. Это приводит к снижению интенсивности обмена в сети разделения нагрузки, т.к. каждый сегмент работает только со своими пакетами.

Мосты, маршрутизаторы и шлюзы

Мосты (bridge), маршрутизаторы (router) и шлюзы (gateway) служат для объединения в единую сеть несколько разнородных сетей с разными протоколами обмена нижнего уровня, в частности, с разными форматами пакетов, разными методами кодирования, разной скоростью передачи и т.д. В результате их применения сложная и неоднородная сеть, содержащая в себе разные сегменты, с точки зрения пользователя выглядит обычной сетью – т.е. обеспечивается *прозрачность* сети для протоколов высокого уровня.

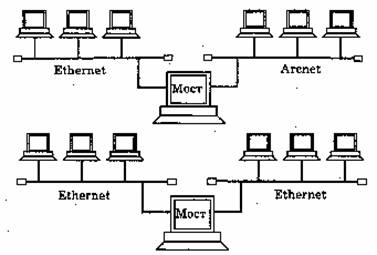

Мосты – наиболее простые устройства, служащие для объединения сетей с разными стандартами обмена, например Ethernet и Arcnet, или несколько сегментов одной и той же сети, например Ethernet.

рис.5

В последнем случае мост служит только для разделения нагрузок сегментов, повышая тем самым производительность сети в целом. В отличие от коммутирующих концентраторов, мосты принимают поступающие пакеты целиком и в случае необходимости производят простейшую обработку.

Маршрутизаторы выполняют более сложную функцию, чем мосты. Их главная задача – выбор для каждого пакета оптимального маршрута для избегания чрезмерной нагрузки отдельных участков сети и обхода поврежденных участков. Они применяются , как правило, в сложных разветвлённых сетях, имеющих несколько маршрутов между отдельными абонентами. Маршрутизаторы не преобразуют протоколы нижних уровней, поэтому они соединяют только сегменты одноимённых сетей.

Шлюзы – это устройства для соединения совершенно различных сетей с сильно отличающимися протоколами, например для соединения локальных сетей с большими компьютерами или с глобальными сетями. Это самые дорогие и редко применяемые сетевые устройства.

1.8 Метод доступа Ethernet

Это метод доступа, разработанный фирмой Xerox в 1975 году, пользуется наибольшей популярностью. Он обеспечивает высокую скорость передачи данных и надежность. В 1985 году сеть Ethernet стала международным стандартом, её приняли крупнейшие международные организации по стандартам: комитет 802 IEEE (Institute of Electrical and Electronic Engineers) и ECMA (European Computer manufactures Association). Стандарт получил название IEEE 802.3, он определяет множественный доступ к моноканалу типа *шина* с обнаружением конфликтов и контролем передачи.

Для данного метода доступа используется топология "общая шина". Поэтому сообщение, отправляемое одной рабочей станцией, принимается одновременно всеми остальными, подключенными к общей шине. Но сообщение, предназначенное только для одной станции (оно включает в себя адрес станции назначения и адрес станции отправителя). Та станция, которой предназначено сообщение, принимает его, остальные игнорируют.

Метод доступа Ethernet является методом множественного доступа с прослушиванием несущей и разрешением коллизий (конфликтов) (CSMA/CD - Carier Sense Multiple Access with Collision Detection).

Перед началом передачи рабочая станция определяет, свободен канал или занят. Если канал свободен, станция начинает передачу.

Ethernet не исключает возможности одновременной передачи сообщений двумя или несколькими станциями. Аппаратура автоматически распознает такие конфликты, называемые коллизиями. После обнаружения конфликта станции задерживают передачу на некоторое время. Это время небольшое и для каждой станции свое. После задержки передача возобновляется.

Реально конфликты приводят к уменьшению быстродействия сети только в том случае, если работает порядка 80-100 станций.

Главным достоинством сетей Ethernet является их экономичность. В Ethernet реализованы достаточно простые алгоритмы доступа к среде, адресации и передачи данных. Ещё одним свойством сетей Ethernet является их хорошая расширяемость, т.е. легкость подключения новых узлов.

Другие базовые сетевые технологии – Token Ring, FDDI и др., хотя и обладают многими индивидуальтнвми чертами, в тоже время имеют много общих свойств с Ethernet.
