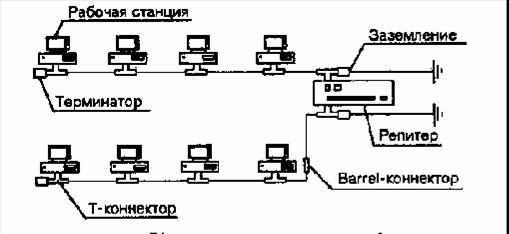

рис.1

На концах сегмента должны находиться терминаторы, которые подключаются к свободным концам Т-коннекторов. Один (и только один!) терминатор в сегменте должен быть заземлен.

Сети на тонком кабеле имеют худшие параметры по сравнению с сетями на базе толстого кабеля (см. таблицу далее). Но стоимость сетевого оборудования, необходимого для создания сети на тонком кабеле, существенно меньше.

Следует отметить, что некоторые фирмы выпускают адаптеры Ethernet, способные работать при длине сегмента до 300 метров (например, адаптеры фирмы 3COM). Однако такие адаптеры стоят дороже.

Толстый коаксиальный кабель

Толстый коаксиальный кабель, используемый Ethernet, имеет диаметр 0.4 дюйма и волновое сопротивление 50 Ом. Иногда этот кабель называют "желтым кабелем". Это самый дорогостоящий из рассматриваемых нами кабелей. Институт IEEE определил спецификацию на этот кабель - 10BASES.

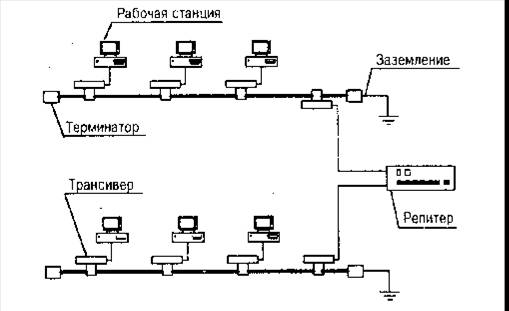

На рисунке схематически изображена локальная сеть на основе толстого коаксиального кабеля.

рис.2

Здесь приведена конфигурация сети, состоящей из двух сегментов, разделенным репитером. В каждом сегменте находятся 3 рабочие станции.

Каждая рабочая станция через сетевой адаптер (установлен на материнской плате компьютера и на рисунке не показан) специальным многожильным трансиверным кабелем подключается к устройству, называемому трансивером. Трансивер служит для подключения рабочей станции к толстому коаксиальному кабелю.

На корпусе трансивера имеется 3 разъема: два - для подключения толстого коаксиального кабеля, и один - для подключения трансиверного кабеля.

К сожалению, длина одного сегмента ограничена, и для толстого кабеля не может превышать 500 метров. Если общая длина сети больше 500 метров, ее необходимо разбить на сегменты, соединенные друг с другом через специальное устройство - репитер.

Общая длина сети может достигать одного километра.

Между собой трансиверы соединяются отрезками толстого коаксиального кабеля с припаянными к их концам коаксиальными

Неэкранированная витая пара

Некоторые (но не все) сетевые адаптеры Ethernet способны работать с кабелем, представляющем собой простую неэкранированную витую пару проводов (спецификация 10BASE-T). В качестве такого кабеля можно использовать обычный телефонный провод и уже имеющуюся в вашей организации телефонную сеть.

Сетевые адаптеры, способные работать с витой парой, имеют разъем, аналогичный применяемому в импортных телефонных аппаратах.

Для сети Ethernet на базе витой пары необходимо специальное устройство - концентратор. К одному концентратору через все те же телефонные розетки можно подключить до 12 рабочих станций. Максимальное расстояние от концентратора до рабочей станции составляет 100 метров, при этом скорость передачи данных такая же, как и для коаксиального кабеля, - 10 Мбит в секунду.

Достоинства сети на базе витой пары очевидны - низкая стоимость оборудования и возможность использования имеющейся телефонной сети. Однако есть серьезные ограничения на количество станций в сети и на ее длину.

Методы передачи информации

Хар-ки Ethernet Talking ring Arcnet

Сетевой адаптер Ethernet

Вне зависимости от используемого кабеля для каждой рабочей станции необходимо иметь сетевой адаптер. Сетевой адаптер - это плата, которая вставляется в материнскую плату компьютера. Она имеет два разъема для подключения к сетевому кабелю.

Для Ethernet в стандарте ISA используется три вида сетевых адаптеров: 8-битовые, 16-битовые и 32-битовые. 8-битовый адаптер может вставляться в 8-битовый или 16-битовый слоты материнской платы и используется, главным образом, в компьютерах IBM XT IBM PC, где нет 16-битовых слотов. Иногда 8-битовые адаптеры используются для компьютеров IBM AT, если требования к скорости передачи данных не высоки. Для 16-битового адаптера необходимо использовать 16-битовый слот.

На компьютерах 80386 или 80486 имеет смысл использовать скоростные 32-битовые адаптеры, по крайней мере для тех станций, на которые приходится максимальная нагрузка.

Сетевые адаптеры могут быть рассчитаны на архитектуру ISA/EISA или Micro Channel. Первая архитектура используется в серии компьютеров IBM AT и совместимых с ними, вторая - в мощных станциях на базе процессоров 80486, третья - в компьютерах PS/2 серии IBM. Конструктивно эти типы адаптеров отличаются друг от друга. Для ускорения работы на плате сетевого адаптера может находиться буфер. Размер этого буфера различен для адаптеров разных типов и может составлять от 8 Кб для 8-битовых адаптеров до 16 Кб и более для 16- и 32-битовых адаптеров.

Сетевые адаптеры Ethernet используют порты ввода/вывода и один канал прерывания. Некоторые адаптеры могут работать с каналами прямого доступа к памяти (DMA).

На плате адаптера может располагаться микросхема постоянного запоминающего устройства (ПЗУ) для создания так называемых бездисковых рабочих станций. Это компьютеры, в которых нет ни винчестера, ни флоппи-дисков. Загрузка операционной системы выполняется из сети, и выполнят ее программа, записанная в микросхеме дистанционной загрузки.

Перед тем как вставить сетевой адаптер в материнскую плату компьютера, необходимо с помощью переключателей (расположенных на плате адаптера) задать правильные значения для портов ввода/вывода, канала прерывания, базовый адрес ПЗУ дистанционной загрузки бездисковой станции.

Трансиверы

Трансиверы, или приёмопередатчики служат для передачи информации между адаптером и кабелем сети или между двумя сегментами (частями) сети. Трансиверы усиливают сигналы, преобразуют их уровни или преобразуют сигналы в другую форму (например, их электрической в световую и обратно). Трансиверами также часто называют встроенные в адаптер приёмопередатчики.

Репитеры

Репитеры (или повторители) (repeater), выполняют более простую функцию, чем трансиверы. Они не преобразуют ни уровни сигналов, ни их вид, а только восстанавливают ослабленные сигналы (их амплитуду и форму), приводя их форму к исходному виду. Цель такой ретрансляции сигналов состоит в увеличении длины сети.
