*структуры офиса;

*способов диагностики неисправностей;

*стоимости инсталляции;

*типа используемого кабеля.

Первый фактор — устройство вашего офиса. При установке нескольких компьютеров в одну комнату появляется больше возможных вариантов организации сети, чем в случае, когда множество компьютеров распределяется по различным комнатам здания.

Второй фактор — наличие методов и средств диагностирования неисправностей — зависит в какой-то мере от используемой физической топологии. Например, некоторые топологические схемы характеризуются встроенной в них физической избыточностью, обеспечивающей бесперебойную связь даже при возникновении, повреждений в кабеле. В других топологических схемах каждый кабельный сегмент сети может быть отключен (перекоммутирован), поэтому одно повреждение не сможет привести к отказу всей сети.

Третий фактор — не все физические топологии эквивалентны друг другу по стоимости. Часть стоимости определяется сложностью выбранной вами топологии, и, что еще более важно, тем, насколько сложно эту топологию привести в соответствие с пространством офиса. Шинная топология, например, очень просто реализуется в пределах небольшой области, но может стать источником головной боли при прокладке кабеля по офису, занимающему несколько комнат.

Последний фактор — выбор физической топологии в значительной степени определяется типом кабеля и наоборот.

Физическая шинная топология

Для простых сетей, расположенных в пределах небольшой территории, физическая шинная топология может оказаться наилучшим решением. В топологии шины кабель идет от компьютера к компьютеру, связывая их в цепочке. Все компьютеры в сети связаны одним общим кабелем, как правило, коаксиальным.

Есть возможность подключаться к, сети с шинной топологией двумя способами в зависимости от используемого кабеля. Если в сети используется толстый коаксиальный кабель, то такая сеть с шинной топологией имеет центральную магистраль, реализованную с помощью толстого коаксиального кабеля. К каждому компьютеру сети от магистрали подходят маленькие, более тонкие (и более гибкие) кабели, называемые отводами. Для физического подключения тонких кабелей к толстому магистральному кабелю используют небольшие устройства — трансиверы. Пример такой топологии показан на рисунке.

Рис.8 Физическая шинная топология, реализованная с

использованием толстого коаксиального кабеля.

Рис.9

Конфигурация "толстой" сети Ethernet обычно используется при объединении мэйнфреймов и миникомпьютеров, но популярность таких сетей падает по мере того, как персональные компьютеры становятся более мощными и соответственно сети, базирующиеся на мэйнфреймах, — менее распространенными. Для новых сетей, использующих физическую шинную топологию, удобнее применять тонкий коаксиальный кабель.

В противоположность "толстой" Ethernet, в "тонкой" сети (Thinnet) избегают использования магистрали, а подключение всех сетевых устройств выполняется напрямую. Вместо толстого кабеля, для тонкой сети используют более гибкий коаксиальный. Такая разновидность физической шинной топологии сегодня более популярна, чем ее "толстый" двойник, в котором применяют отводы

и трансиверы. Суть дела в упрощении работы — с толстым кабелем в "толстой" Ethernet тяжело работать, поскольку он очень жесткий.

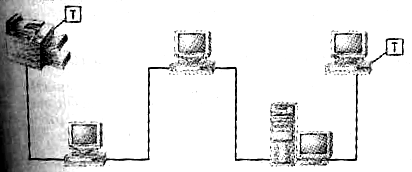

При физической шинной топологии в *тонкой* сети персональные компьютеры могут подключаться к магистрали и напрямую

Наибольшая проблема, которая может возникнуть при работе с сетью шинной топологии, заключается в неправильном согласовании. В этом случае сеть не может корректно выполнять передачу данных. Используя физическую шинную топологию, следует любым способом избегать нарушения целостности кабеля на всем его протяжении. Такие нарушения могут возникнуть из-за неправильной работы узлов и разрывов кабеля.

Сеть не сможет корректно передавать данные, даже если всего один узел работает неправильно, поскольку системе в целом необходимо, чтобы каждый узел был в рабочем состоянии, обеспечивая прохождение данных. Это вовсе не означает, что для корректной работы сети все компьютеры в сети должны быть включены и зарегистрированы. Имеется существенное отличие между неправильно работающим (например, по причине неполной стыковки разъемов кабельного соединения) и выключенным узлом. Если узел выключен, данные к следующему активному узлу проходят через Т-разъем, подключенный к сетевой плате. В этом случае сеть не будет "знать", что в ней имеется неактивный узел. Однако если узел активный, но работает неправильно, то, безусловно, возникнет проблема. Активный узел, как и ранее, пытается обработать пакет, но делает это с ошибками, что замедляет работу всей сети или приводит к ее внезапной остановке.

Разрывы кабеля также вызывают появление проблем в сети с шинной топологией, поскольку корректная работа сети зависит от правильного функционирования кабеля на всем протяжении между его согласованными концами. Если в какой-либо точке кабель разрушен, сеть не сможет работать, и потребуется немало времени для определения места разрыва и замены поврежденного сегмента кабеля. При этом может потребоваться проверка каждого разъема, для того чтобы удостовериться, что он надежно установлен, что никто не пытался перезагрузиться или выйти из системы во время прохождения сигнала, и во многом другом.

Шинная топология имеет одно преимущество — это высокая эффективность кабельной системы, помогающая сэкономить деньги при создании наиболее дорогой части сети. Однако она может оказаться сложной для реализации, если сетевые компьютеры не расположены в строгом линейном порядке. Например, сеть, узлы которой распределены по всему зданию - неудачный кандидат на реализацию шинной топологии — и, вероятно, ее будет легче обслуживать, если реализовать сеть на основе топологии звезды.

Звездообразная физическая топология

В сети, построенной по звездообразной топологии, каждый сервер и рабочая станция подключаются к центральному концентратору, который обеспечивает связь между ними, поэтому сеть, в которой используется звездообразная топология, будет выглядеть примерно так, как показано на рисунке.

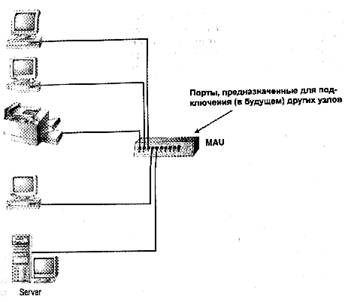

Рис.10 В сети, построенной по звездообразной топологии, все ресурсы подключаются к центральному устройству

В первых сетях для передачи данных использовалась звездообразная топология для подключения неинтеллектуальных терминалов к мэйнфреймам. Почему же эта топология повсеместно используется и до сих пор? Вероятно, потому, что при ее использовании существенно легче работать в сети. Каждая рабочая станция и сервер имеют отдельное соединение с центральной коммутационной станцией. Это значит, что каждое соединение работает независимо. Обрыв кабеля, идущего к рабочей станции А, не окажет воздействия на рабочую станцию В. Это также означает, что для такой сети относительно легко создать кабельную систему, поскольку можно не тревожиться о том, как расположены относительно друг друга компьютеры в сети. Пока длина отрезка кабеля от каждой рабочей станции или сервера до центральной коммутационной станции не превышает максимально допустимого значения, никаких проблем не возникает.
