Во втором случае кадры коммутатора и компьютера столкнулись, и была зафик­сирована коллизия. Так как компьютер сделал паузу после коллизии в 51,2 мкс, как это положено по стандарту (интервал отсрочки равен 512 битовых интерва­лов), а коммутатор — 50 мкс, то и в этом случае компьютеру не удалось передать свой кадр.

Коммутатор может пользоваться этим механизмом адаптивно, увеличивая сте­пень своей агрессивности по мере необходимости.

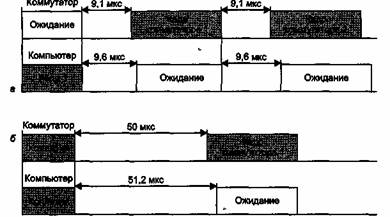

Рис. Агрессивное поведение коммутатора при перегрузках буфера

Многие производители реализуют с помощью сочетания описанных двух мето­дов достаточно тонкие механизмы управления потоком кадров при перегрузках. Эти методы используют алгоритмы чередования передаваемых и принимаемых кадров (frame interleave). Алгоритм чередования должен быть гибким и позволять компьютеру в критических ситуациях на каждый принимаемый кадр передавать несколько своих, разгружая внутренний буфер кадров, причем, не обязательно сни­жая при этом интенсивность приема кадров до нуля, а просто уменьшая ее до необходимого уровня.

Практически во всех моделях коммутаторов, кроме самых простых моделей для рабочих групп, реализуют тот или иной алгоритм управления потоком кадров при полудуплексном режиме работы портов. Этот алгоритм, как правило, реализует более тонкое управление потоком, чем стандарт 802.3х, не приостанавливая до нуля прием кадров от соседнего узла и тем самым не способствуя переносу перегрузки в соседний коммутатор, если к порту подключен не конечный узел, а другой комму­татор.

3 Расчет заземления

Стекание тока в землю происходит только через проводник, находящийся в непосредственном контакте с землей. Такой контакт может быть случайным или преднамеренным. В последнем случае такой проводник называется одиночным заземлителем или электродом. В качестве заземлителей могут использоваться трубы, стержни, уголки, швеллеры, полосы, листы. Чаще всего используются стержневые заземлители. Их сопротивление в основном определяется их геометрическими параметрами и типом грунта.

Исходные данные к расчету:

- тип грунта: торф

- геометрические размеры: длина(l) = 2м, диаметр(d) = 2”, t = 1,2 м

- заземлители расположены в ряд

- общее сопротивление контура должно быть не более 4 Ом

В начале определяется сопротивление одиночного заземлителя по формуле:

R0 = (ρ/2*π*l)*(lnE+lnT) , где E = 2*l/d, T=(4*t+l)/(4*t-l)

E= 2*2/0.0468 = 85.47

T= (4*1.2+2)/(4*1.2-2) = 2.43

R0 =

Затем предварительно определяется количество заземлителей. По формуле

n = (R0*η0)/(R3*ηэ) , где η0 – коэффициент сезонности(1.1…1.3), ηэ – коэффициент экранирования(0.7…0.9), Rз = 4 Ом, R0 – из формулы 1, n= 6

n =

Коэффициент использования зазмелителя – ηс (контура заземления) определяется по таблице 4;ηп - коэффициент использования горизонтального полосового заземлителя, соединяющего вертикальные стержневые заземлители; определяется из таблицы 5

Rп - сопротивление полосового заземлителя т.е. стальной полосы окольцовывающей контур

Rп определяется по формуле:

Rп = (ρ/2*π*l)*ln(A)

A = lп* lп/b*t

где b – ширина полосы. Выбирается в пределах: 40,60,70,80,90,100 мм.

Lп - длина полосы, окольцовывающей контур электродов

Отношением расстояния между заземлителями к их длине следует задаться самостоятельно

Коэффициент использования горизонтального полосового заземлителя, соединяющего вертикальные стержневые заземлители выбирается из таблицы 5

Сопротивление контура заземления. Стержни и полосу можно рассматривать как два параллельно включенных сопротивления

Rгр = R0 Rп /(R0*ηп +Rп*ηс*n)

R =

Заключение

Логическая структуризация сети необходима при построении сетей средних и крупных размеров. Использование общей разделяемой среды приемлемо толь­ ко для сети, состоящей из 5-10 компьютеров. Деление сети на логические сегменты повышает производительность, надежность, гибкость построения и управляемость сети. Для логической структуризации сети применяются мосты и их современные преемники — коммутаторы и маршрутизаторы. Первые два типа устройств по­зволяют разделить сеть на логические сегменты с помощью минимума средств — только на основе протоколов канального уровня. Кроме того, эти устройства не требуют конфигурирования. Логические сегменты, построенные на основе коммутаторов, являются строи­ тельными элементами более крупных сетей. Коммутаторы — наиболее быстродействующие современные коммуникационные устройства, они позволяют соединять высокоскоростные сегменты без бло­кирования (уменьшения пропускной способности) межсегментного трафика. Пассивный способ построения адресной таблицы коммутаторами — с помощью слежения за проходящим трафиком — приводит к невозможности работы в се­тях с петлевидными связями. Другим недостатком сетей, построенных на ком­мутаторах, является отсутствие защиты от широковещательного шторма, который эти устройства обязаны передавать в соответствии с алгоритмом работы. Применение коммутаторов позволяет сетевым адаптерам использовать полно­дуплексный режим работы протоколов локальных сетей (Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI). В этом режиме отсутствует этап доступа к разделяемой среде, а общая скорость передачи данных удваивается.

Список используемой литературы

1. В.Г. Олифер, Н.А. Олифер «Компьютерные сети» Спб, Питер 2001г.

2. Журналы: LAN, Сети и системы связи

3. Web-сайты сети Internet
