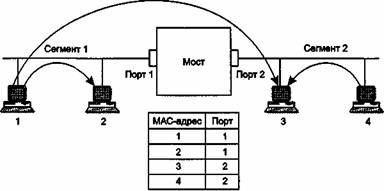

Рис. 7 Принцип работы прозрачного моста

Входы адресной таблицы могут быть динамическими, создаваемыми в процессе самообучения моста, и статическими, создаваемыми вручную администратором сети. Динамические входы имеют срок жизни — при создании или обновлении записи в адресной таблице с ней связывается отметка времени. По истечении определенного тайм-аута запись помечается как недействительная, если за это время мост не принял ни одного кадра с данным адресом в поле адреса источника. Это дает возмож­ность автоматически реагировать на перемещения компьютера из сегмента в сегмент — при его отключении от старого сегмента запись о его принадлежности к нему со временем вычеркивается из адресной таблицы. После включения этого компьютера в работу в другом сегменте его кадры начнут попадать в буфер моста через другой порт, и в адресной таблице появится новая запись, соответствующая текущему состоянию сети. Статические записи не имеют времени жизни и необходимы для регулирования администратором работы моста. Кадры с широковещательными MAC-адресами передаются мостом на все его порты, как и кадры с неизвестным адресом назначения. Такой режим распространения кадров называется затоплением сети(flood). Наличие мостов в сети не препятствует распространению широковещательных кадров по всем сегментам сети, сохраняя ее прозрачность. Однако это является достоинством только в том случае, когда широковещательный адрес выработан корректно работающим узлом. Однако часто случается так, что в результате каких-либо программных или аппаратных сбоев протокол верхнего уровня или сам сетевой адаптер начинают работать некорректно и постоянно с высокой интенсивностью генерировать кадры с широковещательным адресом в течение длительного промежутка времени. Мост в этом случае передает эти кадры во все сегменты, затапливая сеть ошибочным трафиком. Такая ситуация называется широковещательным штормом (broadcast storm).

Алгоритм с маршрутизацией от источника.

Мосты с маршрутизацией от источника применяются для соединения колец Token Ring и FDDI, хотя для этих же целей могут использоваться и прозрачные мосты. Маршрутизация от источника (Source Routing, SR) основана на том, что станция-отправитель помещает в посылаемый в другое кольцо кадр всю адресную информацию промежуточных о мостах и кольцах, которые должен пройти кадр перед тем, как попасть в кольцо, к которому подключена станция-получатель. Хотя в название этого способа входит термин «маршрутизация», настоящей маршрутизации в строгом понимании этого термина здесь нет, так как мосты и станции по-прежнему используют для передачи кадров данных только информацию МАС-подуровня, а заголовки сетевого уровня для мостов данного типа по-прежнему остаются неразличимой частью поля данных кадра.

SR-мосты не строят адресную таблицу, а при продвижении кадров пользуются информацией, имеющейся в соответствующих полях кадра данных. Для задания маршрута кольца и мосты имеют идентификаторы. Рассмотрим принципы работы мостов Source Routing (в дальнейшем, SR-мост).

При получении каждого пакета SR-мосту нужно только просмотреть поле мар­шрутной информации (поле Routing Information Field, RIF, в кадре Token Ring или FDDI) на предмет наличия в нем своего идентификатора. И если он там присут­ствует и сопровождается идентификатором кольца, которое подключено к данному мосту, то в этом случае мост копирует поступивший кадр в указанное кольцо. В противном случае кадр в другое кольцо не копируется. В любом случае исходная копия кадра возвращается по исходному кольцу станции-отправителю, и если он был передан в другое кольцо, то бит А (адрес распознан) и бит С (кадр скопиро­ван) поля статуса кадра устанавливаются в 1, чтобы сообщить станции-отправите­лю, что кадр был получен станцией назначения (в данном случае передан мостом в другое кольцо). Так как маршрутная информация в кадре нужна не всегда, а только для передачи кадра между станциями, подключенными к разным кольцам, то наличие в кадре поля RIF обозначается установкой в 1 бит индивидуального/группового адреса (I/G) (при этом данный бит используется не по назначению, так как адрес источника всегда индивидуальный). Для работы алгоритма маршрутизации от источника используются два дополнительных типа кадра — одномаршрутный широковещательный кадр-исследователь SRBF (single-route broadcast frame) и многомаршрутный широковещательный исследователь ARBF (all-route broadcast frame).

Все SR-мосты должны быть сконфигурированы администратором вручную, чтобы передавать кадры ARBF на все порты, кроме порта-источника кадра, а для кадров SRBF некоторые порты мостов нужно заблокировать, чтобы в сети не было петель. Кадр первого типа отправляется станцией, когда она определяет, что станция назначения находится в другом кольце, а во-вторых, ей неизвестно через какие мосты и кольца пролегает путь к этой станции назначения, то есть ей неизвестен маршрут до этой станции. Первое обстоятельство выясняется, если кадр, отправленный по кольцу, возвращается в станцию-источник с неустановленными признаками распознавания адреса и копирования. Значит, ни одна из станций ис­ходного кольца не является станцией назначения, и кадр надо передавать по некоторому составному маршруту. Отсутствие маршрута к станции назначения в таблице моста является вторым обстоятельством, которое и вызывает отправку одномаршрутного кадра-исследователя SRBF.

Кадр-исследователь SRBF, распространяясь по всем кольцам сети, доходит до станции назначения. В ответ станция назначения отправляет мно­гомаршрутный широковещательный кадр-исследователь ARBF станции-отправи­телю. В отличие от кадра SRBF этот кадр передается мостами через все порты. При приеме такого кадра каждый промежуточный мост добавляет в поле маршрутной информации RIF новый описатель маршрута (свой идентификатор и идентифика­тор сегмента, с которого получен кадр), наращивает длину поля маршрутной ин­формации и широковещательно его распространяет.

Для предотвращения зацикливания кадров ARBF мосты обрабатывают их сле­дующим образом. Перед передачей кадра на какой-либо сегмент мост проверяет, нет ли идентификатора этого сегмента в списке маршрутов кадра. Если такой сег­мент уже был пройден кадром, то кадр в данный сегмент не направляется.

Станция-источник получает в общем случае несколько кадров-ответов, прошедших по всем возможным маршрутам составной сети, и выбирает наилучший маршрут обычно по количеству пересечений промежуточных мостов). Именно для «получения информации обо всех возможных маршрутах кадр ARBF передается по всем возможным направлениям.

Затем маршрутная информация помещается в таблицу маршрутизации стан­ции и используется для отправки кадров данных станции назначения по наилуч­шему маршруту за счет помещения последовательности номеров сетей и мостов в заголовке каждого такого кадра.

Сейчас существует стандарт, который позволяет объединить оба алгоритма в одном SRT(Source Route Transparent). На основе информации взятой из заголовка кадра Token Ring мост сам решает, какой алгоритм выбрать для работы.
