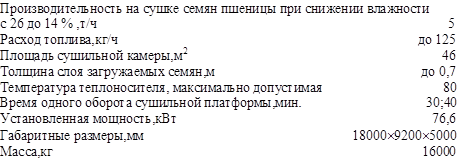

Основные технические данные:

Сушилка состоит из следующих основных узлов: загрузочное устройство, сушильная камера ,разгрузочное устройство ,топочный блок ТБ-1,5А ,комплект воздуховодов ,два вентилятора ,диффузоры ,две нории НПЗ-20 с системой зернопроводов ,электрооборудование и пульт управления. Загрузочное устройство установлено на раме площадки обслуживания сушилки и состоит из приёмного бункера, с четырьмя трубами для подачи семян в подъёмный короб и далее в сушильную камеру. Подъёмный короб крепится к раме площадки обслуживания посредством двух винтовых подъёмников, с помощью которых изменяется расстояние от нижнего среза короба до платформы сушильной камеры, то есть производится регулировка толщины слоя семян.

Сушильная камера состоит из вращающейся платформы, неподвижного и подвижного ограждений. Платформа состоит из двенадцати секторов, на рамах которых установлены и прикреплены болтами листы из оцинкованной стали с продолговатыми отверстиями для прохождения теплоносителя. Нижняя плоскость платформы двумя беговыми дорожками опирается на роликоопоры, расположенные по двум окружностям диаметрами 3,59 и 8,0 м.

Привод платформы осуществляется двумя обрезиненными роликами, расположенными с двух противоположных её сторон, то электродвигателя мощностью 1,1кВт и частотой вращения 1500мин-1 посредством клиноременной передачи и червячного редуктора. Проскальзывание приводных роликов по беговой дорожке платформы устраняется перемещением их по высоте регулировочными винтами.

Внутри неподвижного ограждения по всей окружности установлены два уплотнителя из прорезиненной ткани, предотвращающие просыпание семян под платформу и утечку теплоносителя в зазор между подвижным и неподвижным ограждениями.

Устройство разгрузочное состоит из корпуса, шнека и привода.

Корпус состоит из кожуха и прикреплённого к нему патрубка с отверстием для выгрузки семян. Привод шнека осуществляется электродвигателем мощностью 1,5 кВт и частотой вращения 1000мин-1 посредством клиноременной передачи. Корпус разгрузочного устройства крепится болтами с одной стороны к листу неподвижного ограждения, с другой – к рассекателю семян, закреплённому на стойках рамы площадки обслуживания. Толщина слоя выгружаемых семян – 130 мм.

Комплект воздуховодов, вентиляторы Ц 4-70 №8 и диффузоры обеспечивают подачу теплоносителя от топочного блока в сушильную камеру.

Сушка семян происходит в плотном неподвижном слое. Теплоноситель, перемещаясь снизу вверх нагревает зерно и уносит испарившуюся влагу. При этом часть влаги уносится в атмосферу, часть (в зависимости от толщины слоя) остаётся в верхних слоях семян и дополнительно увлажняет их. Зона сушки постоянно перемещается в верхние слои семян.

Особенностью и достоинством карусельных сушилок является то, что при достижении зерном в нижних слоях (толщиной не менее 0,15 м) кондиционной влажности после включения в работу разгрузочного устройства, привода платформы сушильной камеры и загрузочной нории сушка семян протекает в противопотоке. Теплоноситель движется навстречу послойно опускающимся сверху вниз семенам. Сушилка работает в режиме загрузка – выгрузка.

2.1.11 Сушилка конвейерная высоковлажных семян

Сушилка конвейерная высоковлажных семян СКВС-6 предназначена для сушки предварительно очищенных семян зерновых и зернобобовых культур любой начальной влажности.

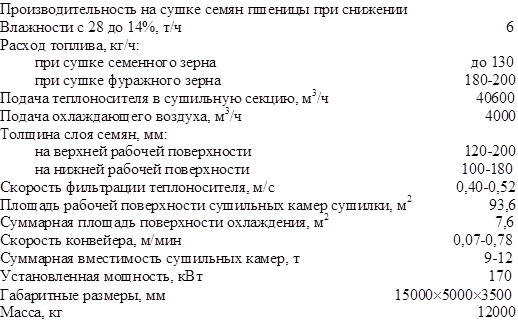

Техническая характеристика:

Сушилка состоит из двух одинаковых по устройству и рабочему процессу сушильных секций. Основные узлы сушильной секции: рама, верхняя и нижняя решётные поверхности, конвейера, каналы для подвода теплоносителя и охлаждающего воздуха, надсушильный бункер с регулировочной заслонкой, вентилятор Ц 4-70 №10 (или ВНСН-11Л) для подачи теплоносителя, вентилятор Ц 4-70 №8 для подачи охлаждающего воздуха, уплотняющие фартуки, топочный блок ТБ-1,5 (один на сушилку), комплект воздуховодов и диффузоры.

Сушилка работает следующим образом. Семена из надсушильного бункера самотёком поступают в начало верхней решетной поверхности и цепочно-планчатым конвейером распределяются равномерным по толщине слоем по обеим решетным поверхностям. Толщина слоя семян устанавливается заслонкой надсушильного бункера. Теплоноситель, нагнетаемый вентилятором под нижнюю решетную поверхность, проходит через отверстия в ней и слой семян, промежуточную камеру, через отверстия верхней решетной поверхности и слой семян и выходит из сушильной камеры. На верхней решетной поверхности происходит нагрев и подсушка семян, на нижней решетной поверхности – сушка до кондиционной влажности. Часть нижней решетной поверхности используется для частичного охлаждения высушенных семян. Сушка семян в потоке (режим: загрузка – выгрузка) обеспечивается за счёт регулировки толщины слоя и скорости движения конвейера. Эти же регулировки позволяют добиться полного использования влагопоглотительной способности теплоносителя.

2.1.12 Колонковые сушилки

Колонковые сушилки СК-2 и СК-5 предназначены для сушки предварительно очищенных семян зерновых и зернобобовых культур с начальной влажностью до 35% . Сушилка СК-2 – передвижная, СК-5 – стационарная. Изготовитель сушилок – АО"Брянсксельмаш".

Таблица 2.9 Техническая характеристика

Колонковые сушилки СК-2 и СК-5 отличаются от шахтных сушилок подобного типа КЧ-УСА и СЗШ-16А отсутствием в сушильных камерах поперечных коробов и конструкцией разгрузочных устройств.

Сушильные камеры колонковых сушилок состоят из двух вертикальных колонок (шахт) прямоугольного сечения. Распределение семян по длине сушильной камеры в сушилке СК-2 производится верхним шнеком, а выгрузка высушенных семян-нижним шнеком и скребковым транспортёром.

В процессе работы колонки сушилок должны быть постоянно заполнены семенами, которые продвигаются сверху вниз под действием собственной массы и с помощью выгрузных роторов (СК-2) или выгрузных катушек (СК-5). В нижней части колонок сушилки СК-5 семена охлаждаются наружным воздухом. Топка этой сушилки имеет модификации для работы или на жидком топливе или на природном газе низкого давления.
