Оператор по первичной очистке и сортировке следит за работой сортировального отделения. Отвечает за разгрузку сушилок, охлаждение зерна до необходимой температуры. Следит за качеством первичной очистки и сортировки, проводит необходимые регулировки семяочистительного и сортировального оборудования, а также контролирует процесс транспортировки семенного и фуражного зерна.

Оба оператора должны хорошо знать устройство и регулировки обслуживаемой техники, уметь проводить её мелкий текущий и планово-предупредительный ремонт.

Операторы обязаны поддерживать в помещении сушилки чистоту и порядок, проводить уборку в нём без специальных перерывов.

Смены сдаются без перерывов в работе сушилки, всё оборудование должно быть в исправном состоянии при нормально налаженном технологическом процессе.

4. Конструктивная разработка

4.1 Обзор конструкций машин для первичной очистки зерна

В качестве машин первичной очистки используют воздушно-решетные машины ОВС-25А и К-527А; машины ЗВС-20А, ЗАВ-10.30.000 и К-526А.

Описание и техническая характеристика машины ОВС-25 даны в третьем разделе.

Семяочистительная машина К-527А

Машина стационарная, закрытого использования, предназначена для предварительной и первичной очистки семян зерновых, зернобобовых, крупяных и масличных культур. Машина может быть использована в поточных линиях подготовки семян трав.

Техническая характеристика

Основные узлы машины: рама, приемно-питающее устройство, воздушная система с двумя каналами аспирации, верхний и нижний решётные станы с механизмами очистки решёт, механизмы управления и контроля, вентилятор и привод.

Подача материала в приёмно-питающее устройство машины производится, устанавливается и регулируется норией.

Зерноочистительные машины ЗВС020А и ЗАВ-10.30.000

Машины стационарные. Применяются для первичной очистки вороха зерновых, зернобобовых, бобовых, крупяных и масличных культур.

Таблица 4.1 Техническая характеристика

По устройству и рабочему процессу эти машины в основном идентичны. Основными рабочими органами той и другой машины являются: приёмная камера, воздушно-очистительная часть, два решётных стана, работающих параллельно, и щёточный механизм очистки решёт. В отличие от машины ЗВС-20А воздушно-очистительная часть машины ЗАВ-10.30.000 не имеет своего вентилятора, а её аспирационные каналы подсоединены к центральной воздушной системе зерноочистительного агрегата. В верхней части приёмной камеры машины ЗВС-20 имеются два загрузочных окна для равномерного распределения материала по ширине машины, так как она имеет более широкие аспирационные каналы и решётные станы. Для подачи материала к двум каналам под окнами установлены конические делители. В нижней части камеры расположены рифлёные питающие валики, под которыми находятся подпружиненные клапаны для регулирования подачи материала на очистку. Приёмная камера машины ЗАВ-10.30.000 имеет одно загрузочное окно. Для равномерного распределения материала, поступающего на обработку, по ширине машины установлена двухскатная доска-распределитель. В нижней части камеры установлены регулируемые щитки, направляющие материал к питающим валикам, а под ними подпружиненные клапаны для регулирования подачи материала.

Семяочистительная машина К-526А

Предназначена для первичной очистки семян трав, овощей и льна.

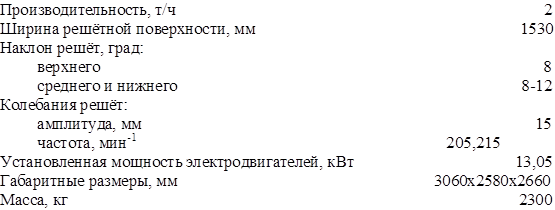

Техническая характеристика

Основные узлы машины: приёмно-питающее устройство, воздушная система, решётная система с механизмом очистки решёт.

Воздушная и решётная системы машины К-526А унифицированы с машиной К-527А. В приёмной камере машины К-526А установлены шнек-распределитель, штифтовый питающий барабан и щёточный механизм. Очищаемый материал распределяется по ширине машины шнеком и поступает на питающий барабан. Подача материала регулируется при помощи щёток, прилегающих к барабану в горизонтальной плоскости. Изменяя угол наклона щёток относительно барабана, регулируют равномерность распределения и подачу очищаемого материала.

4.2 Устройство и рабочий процесс проектируемой машины

Работа решета заключается в разделении зернового материала на две части, различающиеся размером составляющих частиц: мелкие частицы проходят через отверстия решета, крупные сходят с его поверхности. Для осуществления этого процесса необходимо относительное движение зерна по рабочей поверхности решета. Для создания относительного движения предусмотрены дополнительные устройства: зерносниматель, щиток с щёткой и скатная доска с направляющими.

Зерно из бункера попадает в цилиндрическое решето. Через отверстия в решете мелкие зёрна просыпаются на транспортёр. Крупные зёрна, двигаясь с решетом, отсекаются от него зерноснимателем, попадают на щиток и далее на скатную доску, которая подаёт зерно под необходимым углом на поверхность решета, одновременно с помощью направляющих транспортируя его к сходу с решета. Для очищения рабочей поверхности решета конструкцией предусмотрена щётка, закреплённая на щитке.

4.3 Расчёт конструктивных параметров установки

Расчёт оси ролика на прочность проводим в следующем порядке:
