Арычник-бороздорез предназначен для нарезки поливных борозд с одновременным внесением удобрений на глубину до 20 см.

ПРИСОЕДИНЕНИЕ РАБОЧИХ ОРГАНОВ К РАМЕ КУЛЬТИВАТОРА

Соединение лап с поводками или рамой культиватора осуществляется посредством стоек. Стойки бывают жесткие и пружинные. Жесткие стойки служат для крепления главным образом полольных лап, окучников и арычников-бороздорезов, пружинные стойки — для крепления оборотных и копьевидных лап. Пружинные усиленные стойки применяют также и для крепления к ним стрельчатых лап. При жестком соединении стоек с рамой культиватора-рыхлителя копирование рельефа поля зависит от положения рамы. При шарнирном креплении достигается копирование рельефа поля лапами и сохранение заданной глубины обработки независимо от положения рамы.

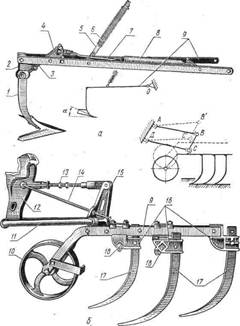

Присоединение рабочих органов к раме культиватора: а — оадиальное крепление лапы; б — параллелограммное крепление лап; / — стойка; 2 — щека;,3 — натяжная планка; 4 — обойма; 5 — нажимная штанга; б и 8 — пружины; 7 — стяжка; 9 — грядиль; 10 — копирующий каток; // — нижнее звено; 12 — передний кронштейн; 13 — верхнее регулировочное звено; 14 — транспортная тяга; 15 —• задний кронштейн; 16 — держатели; 17 — лапы; 18 — стержни держателя.

Шарнирное соединение стоек выполняют посредством поводков или грядилей. Различают радиальное и параллелограммное шарнирные соединения.

Радиальное соединение применяют в культиваторах для сплошной обработки почвы, а параллелограммное — в культиваторах для междурядной обработки. На рисунке а показано радиальное соединение грядилей 9 с рамой культиватора. В этом случае при повороте грядиля вокруг точки О происходит заглубление или выглубление лапы, причем угол входа лапы в почву изменяется, что влияет на качество работы. Глубину хода лапы регулируют изменением сжатия пружины 6, переставляя фигурную шпильку в отверстиях нажимной штанги 5. Стойку / соединяют с грядилем 9 посредством щеки 2, натяжной планки 3, обоймы 4, стяжки 7 и пружины 8. Наталкиваясь на препятствие, лапа растягивает пружину и отклоняется назад. По миновании препятствия пружина возвращает лапу в исходное положение.

Параллелограммное соединение показано на рисунке б.-Грядиль 9 при заглублении или выглублении лап перемещается параллельно своему первоначальному положению, и поэтому угол вхождения лап в почву остается постоянным. Таким образом, независимо от глубины хода условия работы лап сохраняются одинаковыми. Параллелограммное соединение (подвеска) состоит из переднего 12 и заднего 15 кронштейнов, нижнего 11 и верхнего 13 звеньев. Задний кронштейн 15 болтами жестко соединен с грядилем 9, к которому крепят в держателях 16 лапы 17 и копирующий каток 10. Изменением длины верхней тяги регулируют положение лап в горизонтальной плоскости. Тяга 14 удерживает секцию рабочих органов в транспортном положении, когда культиватор поднят гидравлической навесной системой трактора.

Глубину хода лап навесных культиваторов изменяют перестановкой опорных колес или катков и винтовыми механизмами, а лап прицепных культиваторов — изменением сжатия пружины нажимных штанг.

ТУКОВЫСЕВАЮЩИЕ АППАРАТЫ КУЛЬТИВАТОРОВ-РАСТЕНИЕПИТАТЕЛЕЙ

Культиваторы-растениепитатели применяют для подкормки растений в период вегетации с одновременной обработкой почвы в междурядьях, а также для других операций (прополка и рыхление, окучивание, нарезка поливных борозд). Для высева минеральных удобрений на культиваторах применяют тарельчато-дисковые и тарельчато-скребковые туковысевающие аппараты.

Тарельчато-дисковый аппарат АТ-2А имеет вращающуюся тарелку 7 диаметром 300 мм, которая примыкает к нижней части банки 4. Банка и делительная воронка 9 болтами прикреплены к чугунному кронштейну 2, который является опорой тарелки 7. В нижней части банки шарнирно закреплена заслонка //.

Тарельчато-дисковый туковысевающий аппарат АТ-2А: / и 14 — цилиндрические шестерни; 2 — кронштейн; 3 — крышка; 4 — банка для туков; 5 — кожух; 6 — дисковый сбрасыватель; 7 — тарелка; 8 — шестерня тарелки; 9 — делительная воронка; 10 — регулятор высева; // — заслонка; 12 — вал; 13 — вал сбрасывателей; 15 — чистик диска; 16 — направи-тель; 17 — чистик тарелки.

Положение заслонки регулируют рычагом регулятора 10. На валу 13 жестко закреплены два дисковых сбрасывателя 6. Чистики 15 и 17 служат для очистки правого (по ходу машины) сбрасывающего диска и тарелки от туков. К левому сбрасывающему диску туки поступают при помощи направителя 16. Для передачи вращения на валу 13 укреплена шестерня 14, а на валу 12 — шестерня/и коническая шестерня, зубья которой входят в зацепление с зубьями шестерни 8 тарелки.

Аппарат работает следующим образом. Слой удобрений, высота которого регулируется заслонкой' 11, выносится вращающейся тарелкой из цилиндрической части банки 4 к дисковым сбрасывателям 6, направляющим удобрения в делительную воронку 9. По раструбам делительной воронки туки поступают по тукопроводам в воронки двух подкормочных ножей и после внесения заделываются почвой. Объем банки для туков 24 дм3. Изменением положения заслонки // норму высева можно регулировать в пределах 50—650 кг/га.

Аппарат получает вращение от опорных колес культиватора через цепную передачу.

Тарельчато-скребковый аппарат НК-38А применяют на хлопковых культиваторах КРХ-4 и др. Он предназначен для высева сухих удобрений. Каждый аппарат высевает удобрения в два рядка. Высевающий орган аппарата — вращающаяся чугунная тарелка 5. В центре тарелки имеется пустотелый конус для смещения удобрений.

РАССТАНОВКА ЛАП КУЛЬТИВАТОРОВ

Культиваторы для сплошной обработки почвы обычно комплектуют лапами двух видов: стрельчатыми полольными с шириной захвата 270 и 330 мм и копьевидными рыхлительными с шириной захвата 50 мм. Стрельчатые полольные лапы в культиваторах размещают в два ряда. Так как нагрузка на лапы переднего ряда больше, чем на лапы заднего ряда, ширину захвата их выбирают разной: в переднем ряду устанавливают лапы с шириной захвата 270 мм, а в заднем ряду — с шириной захвата 330 мм. Это позволяет выровнять нагрузки на стойки, грядили и другие детали. Чтобы избежать пропуска сорняков, лапы устанавливают с перекрытием С, размер которого выбирается в пределах 50—70 мм.

Ширину захвата культиватора В (в мм) при расстановке лап по схеме,, показанной на рисунке 57, а, определяют по формуле

В = Ъупх + Ъфъ — С («, + п2 — 1),

где Ь± и Ь2 — ширина захвата лап переднего и заднего рядов, мм; пх и п.* — число лап в переднем и заднем рядах; С — перекрытие между лапами, мм.

Рыхлительные лапы на пружинных стойках расставляют в культиваторах для сплошной обработки в три ряда, а рыхлительные лапы на жестких стойках в культиваторах-рыхлителях — в два ряда.
