Прицепная полевая дисковая борона БДТ-7 имеет восемь батарей, состоящих из вырезных сферических дисков. Перевод бороны в рабочее или транспортное положение производится гидроцилиндром. Ширина захвата 7 м. Глубина обработки до 20 см. Борону агрегатируют с теми же тракторами, что и БД-10. Производительность до 6 га/ч.

Прицепная полевая дисковая борона БД-4,1 имеет четыре секции дисков диаметром 510 мм. Угол атаки дисков регулируют в пределах 10—21°. Глубина обработки почвы до 10 см. Перевод бороны в транспортное или рабочее положение производится выносным гидроцилиндром. Ширина захвата бороны 4,1 м. Борону агрегатируют с тракторами ДТ-75, ДТ-75М и Т-74. Масса бороны 1270 кг. Производительность 3,4 га/ч.

Навесная полевая дисковая борона БДН-3 состоит из четырех батарей, установленных в два ряда. Ширина захвата до 3 м. Борону агрегатируют с тракторами ДТ-75, Т-74, «Беларусь» и др. Производительность до 3,2 га/ч.

Прицепная садовая тяжелая дисковая борона БДСТ-2,5 предназначена для рыхления почвы на глубину до 15 см и уничтожения сорняков в междурядьях садов. После обработки почвы бороной отпадает необходимость проводить вспашку междурядий плугом-лущильником. Борона имеет две секции батарей дисков, расположенных по схеме. Диски двух передних батарей сферические вырезные. Диски двух задних батарей — сплошные. Диаметр дисков 660 мм. Вынос бороны вправо или влево от продольной оси трактора (до 2,85 м) производится путем установки тяги прицепа в соответствующее отверстие сектора. Конструкция прицепа аналогична прицепу садового плуга: Угол атаки регулируют путем изменения угла раствора между батареями передней и задней рам бороны с помощью выносного гидроцилиндра. При этом угол атаки передних батарей можно изменять в пределах 18—25°, а задних батарей — 18—32°. Ширина захвата бороны 2,5 м. Борону агрегатируют с тракторами ДТ-75 и Т-74. Масса бороны 1080 кг. Производительность 2 га/ч.

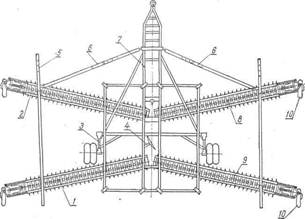

Схема полевой дисковой бороны БД-10 1, 2, 8 и 9—секции бороны; 3 — рама транспортных колес; 4 — гребнерез; 5 — соединитель секций; 6 — передняя тяга; 7 — рама бороны; 10 — самоустанавливающиеся колеса секций

КАТКИ

Катки применяют для разбивания глыб и комков, разрушения корки, рыхления и уплотнения почвы, выравнивания поверхности поля, а также для укатывания многолетних трав перед запахиванием их в почву, уничтожения ледяной корки на озимых посевах и других целей. По конструкции рабочих органов различают кольчатые, кольчато-шпоровые, кольчато-зубчатые, борончатые и гладкие (водоналивные) катки.

Кольчатый каток состоит из нескольких батарей, собранных из отдельных металлических дисков (колец) диаметром 30— 45 см с конусными фланцами. Батарея дисков, собранных на одной оси, образует секцию катка с ребристой поверхностью. Кольчато-шпоровый каток имеет ребристо-зубчатые диски диаметром 520—545 мм, свободно вращающиеся на оси. Ребра колец разрушают глыбы и комки. Кольчато-зубчатый каток состоит из колец с ребордами и колец с зубцами.

Борончатый каток снабжен цилиндрическими барабанами, на поверхности которых по винтовой линии укреплены зубья. При перекатывании барабанов по почве зубья внедряются в нее и разрушают комки и. корку.

Гладкий цилиндрический каток состоит из нескольких пустотелых барабанов, которые заполняют водой. Применяют эти катки главным образом для прикатывания почвы с целью уплотнения. В результате уплотнения почвы улучшается поступление воды из нижних слоев к верхним и создаются хорошие условия для прорастания семян.

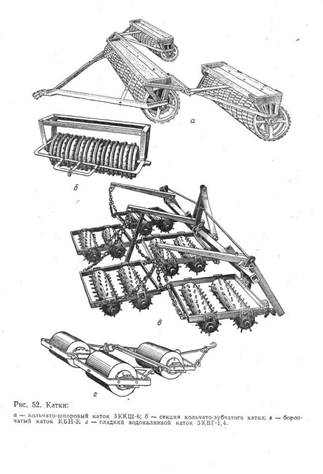

Прицепной кольчато-шпоровый каток ЗККШ-6 состоит из трех секций с рабочими литыми чугунными дисками, свободно надетыми на оси. В каждой секции установлено 13 дисков. Диаметр их 520 мм. Рабочей частью диска являются клинообразные шпоры (шипы), расположенные по обеим сторонам окружности обода. При вращении дисков шпоры ударяют по почве своей прямой частью, рыхлят и уплотняют почву. Степень рыхления и уплотнения зависит от давления катка на 1 см ширины захвата. Удельное давление на почву можно изменять в пределах 2,5—4,3 кгс на 1 см ширины захвата путем помещения в ящики секций дополнительного груза.

Ширина захвататрех секций 5,7 м. Каток агрегатируют с тракторами Т-40, Т-40А и «Беларусь», а также при помощи сцепок с более мощными тракторами (класса 3—5 тс). Масса 1700 кг. Производительность 5,7 га/ч.

Прицепной кольчато-зубчатый каток ККН-2,8 — односекционный с шириной захвата 2,8 м. Его используют в агрегате со свекловичными сеялками и культиваторами. Рассчитан для работы с трактором Т-25А, а при помощи сцепки С-11У — с тракторами Т-54С, Т-70, «Беларусь». Масса 670 кг. Производительность до 2,5 га/ч.

Навесной борончатый каток К.БН-3 состоит из пяти секций, в каждой из которой имеется по два зубчатых катка. Прямоугольные рамки секций шарнирно соединены между собой и с брусом орудия, который навешивают на навесную систему трактора. Ширина захвата катка 3,25 м. Рабочая скорость 6 км/ч. Каток агрегатируют с тракторами ЮМЗ-6, Т-40,. Т-40А и Т-25А. Масса катка 605 кг. Производительность 1,9 га/ч.

Прицепной Гладкий водоналивной каток ЗКВГ-1,4 состоит из трех металлических пустотелых барабанов диаметром 0,7 м и длиной 1,4 м каждый. Емкость барабана для заполнения водой 500 л. Изменением количества заливаемой воды можно регулировать удельное давление катка на почву в пределах 230—600 кг на 1 м ширины захвата. Ширина захвата катка 4 м. Рабочая скорость 6 км/ч. Каток агрегатируют с тракторами Т-25А, Т-40, Т-40А и «Беларусь». Масса катка 977 кг. Производительность 3—4 га/ч:

Прицепные водоналивные свекловичные катки СКГ-2-1, СКГ-2, СКГ-2-3 и СКГ-2-2 предназначены для прикатывания почвы вслед за посевом семян сахарной свеклы, а также после культивации. Ширина захвата катков соответственно равна 2,7; 5,4; 8,1; 4 м. Двух-и трехсекционные катки агрегатируются при помощи сцепки-С-11У.

ТИПЫ КУЛЬТИВАТОРОВ И ТРЕБОВАНИЯ К НИМ

Культиваторы предназначены для рыхления поверхности почвы на глубину до 12 см и глубокого рыхления на глубину до 25 см и более, уничтожения сорной растительности, внесения в почву минеральных удобрений, окучивания и нарезания поливных борозд.

По назначению различают культиваторы для сплошной обработки почвы и пропашные. К культиваторам для сплошной обработки почвы относят паровые культиваторы, предназначенные для ухода за парами и предпосевной обработки почвы, культиваторы-плоскорезы для рыхления стерневых полей на глубину до 16 см, штанговые культиваторы для уничтожения корневищных сорняков, культиваторы-рыхлители, садовые и-лесные культиваторы. Пропашными называют культиваторы, которые предназначены для междурядной обработки посевов с целью рыхления почвы и уничтожения сорной растительности, прореживания растений в рядках, окучивания и нарезания поливных борозд. К пропашным относят также большую группу культиваторов-растениепитателей, предназначенных для подкормки растений минеральными удобрениями в период роста. Пропашные культиваторы, которые приспособлены для выполнения предпосевной обработки почвы, а также для ухода за посевами с междурядьями разной ширины, называют универсальными. Тракторные культиваторы изготовляют навесными и прицепными. К культиваторам предъявляют следующие основные агротехнические требования. При сплошной обработке почвы поверхность поля должна быть ровной, без гребней и борозд. Рыхление почвы должно происходить без выноса влажных слоев на поверхность, без распыления частиц или их уплотнения. Отклонение от заданной глубины обработки почвы допускается не более ± 1 см. Рабочие органы культиватора должны уничтожать не менее 98 - 99% сорняков и не повреждать растения.
