РАБОЧИЕ ОРГАНЫ КУЛЬТИВАТОРОВ

На культиваторах устанавливают следующие рабочие органы лапы -односторонниеплоскорежущие (бритвы), стрельчатые плоскорежущие и универсальные; зубья — рыхлительные (долотообразные лапы), оборотные, копьевидные и пружинные; стальные стержни — штанги; игольчатые диски; лапы-отвальчики; подкормочные лапы или ножи для сухой и жидкой подкормки; корпуса окучивающие и бороздорежущие (арычники).

Лапы культиваторов по назначению подразделяют на полольные и рыхлительные.

Односторонние плоскорежущие лапы предназначены для подрезания сорной растительности, прореживания культурных растений и рыхления почвы на глубину до 6 см в междурядьях. Наличие у лапы вертикальной части, которая предохраняет рядок от присыпания почвой, позволяет вести обработку с малыми защитными зонами. Лапы изготовляют правыми и левыми. Лезвие затачивают сверху под углом 8—10°. Толщина лезвия должна быть не более 0,5 мм. Лапы, поставляемые с культиватором, имеют ширину захвата 85, 120, 150, 165 и 250 мм.

Стрельчатые плоскорежущие лапы предназначены также для подрезания сорной растительности, когда требуется небольшая глубина обработки (до 6 см) и небольшое смещение почвы. Лапы изготовляют с углом раствора 2 у, равным 60 или 70°, и шириной захвата 145,. 150, 260 мм. Лезвия лап затачивают сверху и снизу под углом 8—12°. Толщина кромки лезвия не должна превышать 0,3 мм.

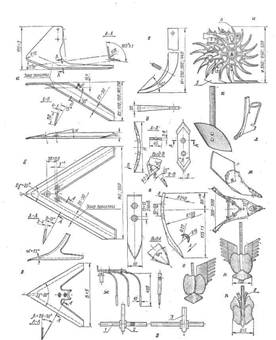

Рабочие органы культиваторов: а — односторонняя плоскорежущая полольная лапа (бритва); б — стрельчатая плоскорежущая полольная лапа без хвостовика; в — стрельчатая универсальная лапа с хвостовиком; г — рыхлительный зуб (долотообразная лапа); д — оборотная рыхлительная лапа; е — копьевидная рыхлительная лапа; ж — пружинные зубья; з — штанговый рабочий орган; и — рыхлительные игольчатые диски; к — лапа-отвальчик; л — подкормочный нож; м — окучивающий корпус с вогнутой цилиндрической поверхностью; к — окучивающий корпус с универсальной лапой и пальчатыми отвалами; о — то же, с одним отвалом; п — арычник-бороздорез; / — штанга; 2 — подшипник; 3 — грядиль; 4 — игольчатый диск; 5 — полольная плоскорежущая лапа; 6 — воронка для тукопровода.

Стрельчатые универсальные лапы одновременно с подрезанием сорной растительности рыхлят почву. Угол крошения у этих лап Р = 28—30° — больше, чем у стрельчатых плоскорежущих лап, чем и объясняется их рыхлящая способность. Лапы с хвостовиком и углом р = 28° применяют для сплошной культивации и междурядной обработки высокостебельных культур на глубину до 10 см. Лапы без хвостовика (с меньшим бороздообразо-ванием) используют для предпосевной обработки почвы под сахарную свеклу. Лапы с углом крошения (3 = 30° применяют в культиваторах-рыхлителях для работы на глубине до 14 см. Изготовляют лапы с углом раствора 2 у = 65° (ширина захвата 220, 270, 330 мм) и 2 у = 60° (ширина захвата 250, 330 и 380 мм). Затачивают лапы снизу под углом 13—17°. Полольные лапы рекомендуется наплавлять с тыльной стороны лезвия твердым сплавом сормайт № 1 толщиной 0,3—0,5 мм. Вследствие быстрого износа основного материала лезвие самозатачивается и лапа хорошо подрезает сорную растительность длительное время без заточки.

Рыхлительные зубья используют для рыхления междурядий связных и плотных почв на глубину до 15 см без выноса влажного слоя на поверхность. Изготовляют их в виде загнутого заостренного зуба (долота) шириной захвата 20 мм.

Оборотные лапы на жестких стойках применяют в культиваторах-рыхлителях для обработки почвы на глубину до 22—25 см. Эти же лапы на пружинных стойках применяют в паровых культиваторах, а также для рыхления почвы в междурядьях на глубину 10—12 см с вычесыванием корневищных сорняков. Лапы на пружинных стойках хорошо рыхлят почву, но не обеспечивают одинаковой глубины обработки. Оборотная лапа имеет два заточенных сверху конца. При затуплении одного конца лапу поворачивают. После заточки толщина лезвия должна быть не более 1 мм. Ширина захвата лапы 45—60 мм.

Копьевидные лапы используют в паровых культиваторах для уничтожения корневищных многолетних сорняков. Один конец лапы заточен в виде наконечника копья. Лезвие лапы затачивают сверху. Толщина лезвия должна быть не более 1 мм.

Пружинные зубья применяют в пропашных культиваторах для рыхления почвы в защитных зонах и междурядьях. Рамку с зубьями крепят шарнирно к кронштейну держателя. Такое крепление позволяет зубьям копировать рельеф почвы независимо от секции культиватора.

Штанговый рабочий орган предназначен для сплошной обработки почвы, уничтожения сорной растительности, рыхления почвы на парах, а также предпосевной культивации в районах недостаточного увлажнения и подверженных ветровой эрозии. Рабочим органом является стальной стержень (штанга) 1 квадратного сечения (сторона квадрата 22—25 мм). Перемещаясь в почве на глубине до 10 см и вращаясь в направлении, обратном направлению вращения ходовых колес культиватора, штанга вырывает сорняки и выносит их наверх. Благодаря вращению штанга не забивается и оставляет выровненным дно борозды и поверхность ' поля. Частота вращения штанги составляет в среднем один оборот на-1,1 м пути. Длина штанги 2,8—3,75 м.

Игольчатые диски применяют в культиваторах и вращающихся мотыгах для уничтожения почвенной корки и слабоукоренившихся сорняков в рядках и защитных зонах. Во время работы иглы дисков движутся по защитным зонам рядков, входят в почву на глубину до 9 см и сдвигают ее поверхностный слой примерно на 1—2 см. При этом происходит рыхление корки, что ведет к разрыву корней Ti увяданию сорняков. Диски изготовляют трех диаметров — 350, 450 и 520 мм и шириной 12—15 мм. Их устанавливают загнутыми зубьями по ходу орудия (или против хода) на расстоянии 68 мм один от другого (диски диаметром 450 и 520 мм) или 56 мм (диски диаметром 350 мм).

Лапы-отвальчики используют для борьбы с сорной растительностью методом присыпания. Лапа-отвальчик, двигаясь в почве, снимает тонкий слой почвы в междурядье и сдвигает его в рядок, засыпая мелкие сорняки. Сорняки, не имея доступа воздуха, гибнут. Устанавливают лапы-отвальчики относительно рядка растений так, чтобы защитная зона составляла 25—27 см.

Подкормочный нож представляет собой рыхлительную долотообразную лапу с воронкой для туков, через которую они поступают на дно борозды на глубину до 16 см. Ножи снабжают сменными наконечниками. Для закрытия образованной ножом борозды устанавливают рыхлительные или полольные лапы.

Окучивающие корпуса предназначены для окучивания растений, уничтожения сорной растительности на дне борозды и засыпания почвой. Окучивающий корпус состоит из неразъемного корпуса со стойкой, сменного носка и крыльев. Носок имеет двустороннюю заточку. На крыле предусмотрен паз, позволяющий в зависимости от роста растений регулировать высоту вала земли, образуемого окучником. Окучивающий корпус, показанный на рисунке 53, н и о, снабжен в нижней части носком в виде стрельчатой лапы. Между носком и отвалом имеется щель-просвет, через которую почва просыпается на дно борозды, где образуется рыхлый слой глубиной до 10 см. Для получения небольших гребней применяют односторонние корпуса. Окучивающие корпуса устанавливают на глубину до 16 см. Высота гребней достигает 25 см.
