Борона ЗБП-0,6 — зубовая посевная (легкая) — предназначена для боронования посевов, уничтожения почвенной корки, заделки семян и минеральных удобрений. Состоит из трех звеньев круглого сечения. Ширина захвата одного звена 570 мм, а всей бороны 1,77 м. Рабочая скорость 7 км/ч. Производительность 1,4 га/ч.

Лапчатые бороны предназначены для предпосевной обработки зяби с подрезанием сорняков без перемещения верхнего слоя почвы. Отечественная промышленность выпускает лапчатую, трехзвенную борону ЗБЗЛ-1,0 (рис. 46). Рабочими органами бороны являются рыхлящие лапы / с шириной захвата 75 мм и высотой 140 мм и прикатывающие катки 3. Лапы установлены с перекрытием по следу. Глубину обработки регулируют в пределах 4—7 см перестановкой прикатывающих катков 3 и осей опорных колес 2 по высоте. Ширина захвата бороны 3 м. Рабочая скорость 6 км/ч. Борону агрегатируют с тракторами Т-25А, Т-40А, Т-40М, «Беларусь», ЮМЗ-6Л. Масса 260 кг. Производительность 1,8га/ч.

Пружинная борона БП-12 предназначена для рыхления почвы на глубину от 6 до 8 см в районах Северо-запада страны и в Прибалтике. Имеет 12 пружинных зубьев. Ширина захвата 1,05 м. Рабочая скорость 6 км/ч. Борону агрегатируют с трактором Т-25А. Производительность 0,4 га/ч

Облегченная зубовая борона (райборонка) ЗОР-0,7 предназначена для разрушения корки на поверхности почвы и уничтожения сорняков. Состоит из трех звеньев. Ширина захвата 2,1 м. Рабочая скорость6 км/ч. Борону агрегатируют со всеми сцепками и тракторами различных марок. Производительность 2,8 га/ч.

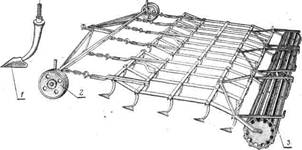

Трехзвенная лапчатая борона ЗБЗЛЛ.О: / — лапа; 2 — опорное колесо; 3 — прикатывающий каток

Сетчатая борона БСО-4,0 с навеской НУБ-4,8: / — навеска; 2 — борона.

Игольчатая гидрофицированная борона БИГ-3: / — батарея; 2 — игольчатый диск.

Шлейф-борона ШБ-2,5 предназначена для поверхностного выравнивания почвы и рыхления зяби весной. Состоит из двух- звеньев, соединенных прицепом (вагой). Звено имеет раму, к которой крепится плоский нож с регулятором наклона и угольник-гребенка с 12 зубьями высотой 100 мм. С рамой соединяется шлейф, состоящий из четырех металлических (из угольников) или деревянных (5x5 см) брусьев, соединенных между собой цепочками. При движении бороны нож срезает гребни пахоты, зубья рыхлят почву, а брусья выравнивают поверхность почвы путем перемещения ее с гребней в борозды. Ширина захвата бороны 2,5 м. Рабочая скорость 6 км/ч. Масса около ПО кг. Производительность 1,8 га/ч.

Сетчатые бороны предназначены для рыхления верхнего слоя почвы и уничтожения сорняков, разрушения корки на посевах в период появления всходов, боронования гладких и гребневых посадок картофеля, прореживания всходов сахарной свеклы и кукурузы. Рабочими органами сетчатых борон являются ножевидные острые зубья в виде стрельчатой лапки и зубья круглого сечения с затупленными концами. Благодаря шарнирному соединению зубьев и секций борона хорошо приспосабливается к микрорельефу поля.

Навесная сетчатая облегченная борона БСО-4,0 состоит из двух секций. Рабочие органы — зубья круглого сечения с затупленными концами. Глубина обработки почвы 4—8 см. Ширина охвата 4 м. Рабочая скорость 6 км/ч. Борона снабжена универсальной навеской НУБ-4,8. Борону агрегатируют с трактором Т-25А. Масса бороны 93 кг. Производительность 2,6 га/ч.

Игольчатая гидрофицированная борона БИГ-3 предназначена для использования в районах, подверженных ветровой эрозии, на осеннем и весеннем рыхлении полей, покрытых стерней и другими растительными остатками, с целью сохранения влаги, заделки семян сорняков, а также для выравнивания неровностей поверхности поля от предыдущей обработки. Борону используют вместо дискового лущильника и кольчатого катка.

Борона состоит из четырех батарей /: двух передних и двух задних, смонтированных на раме. Игольчатые диски 2 надеты на квадратную ось и плотно зажаты на ней. Угол атаки батарей можно устанавливать равным 8, 12 и 16° при помощи винтовых стяжек и фиксаторов.

Во время движения бороны иглы дисков заглубляются в почву на 4—6 см, рыхлят ее и заделывают семена сорняков. При работе на скоростях 8—9 км/ч рекомендуется для большого сохранения стерни уменьшать угол атаки батарей. Ширина захвата бороны 3 м. Борону агрегатируют с тракторами ДТ-75, Т-74, Т-150, Т-150К, К-700А и К-701 при помощи сцепок СП-16. Масса бороны 1100 кг. Производительность до 13,5 га/ч.

ДИСКОВЫЕ БОРОНЫ

Дисковые бороны по назначению делят на полевые (БД), садовые (БДС) и болотные" (БДБ) 1. Полевые бороны предназначены для крошения задернелых пластов и глыб, весенней предпосевной обработки почвы, освежения зедернелых лугов и лущения стерни; садовые бороны — для рыхления почвы, уничтожения сорняков в междурядьях и приствольных полосах садов, в виноградниках и ягодниках; болотные бороны — для разрушения пластов почвы после вспашки болотных, кустарниковых и целинных земель, а также для улучшения лугов и пастбищ.

Рабочими органами дисковой бороны являются сферические или вырезные сферические стальные диски . Сферические диски — рабочие органы полевых и легких садовых борон, вырезные сферические диски — тяжелых полевых садовых и болотных борон. Вырезы в дисках улучшают дробление пласта, (подрезание и выбрасывание на поверхность почвы растительных остатков (корни, мелкие пни ит. д.). Диски бороны монтируют в батареи. В батарее может быть от 4 до 11 дисков.

Батареи на раме бороны размечают по двухследнои схеме, при которой во время работы бороны поверхность поля обрабатывается дважды. Чтобы исключить смещение бороны в сторону под действием реакции почвы, батареи располагают симметрично, а диски на батареях размещают так, чтобы реакции почвы взаимно уравновешивались . Батареи садовых борон располагают несимметрично . Это дает возможность сместить линию тяги бороны в сторону и удалить тем самым трактор от деревьев на необходимое расстояние.

Глубину обработки почвы дисковой бороной регулируют изменением угла атаки и балластными грузами. Угол атаки в боронах изменяют в пределах от 10 до 20°. Чем больше угол атаки батарей, тем больше глубина обработки, и наоборот. Глубина рыхления почвы полевыми боронами составляет 10 см, садовыми — от 6 до 15 см и болотными — до 25 см.

Прицепная полевая дисковая борона БД-10 состоит из четырех секций /, 2, 8 и 9, в каждой из которых имеется по три батареи дисков диаметром 450 мм. Угол атаки дисков регулируют от 12 до 21° через каждые 3° перестановкой секций относительно рамы. Для этого укорачивают или удлиняют передние тяги 6 и фиксируют секции в требуемом положении соединителями 5.

Борона имеет гидравлическую систему, состоящую из четырех гидроцилиндров Ц-55 и одного гидроцилиндра Ц-100, труб и рукавов высокого давления (на рисунке гидросистема не показана). Гидросистема служит для перевода бороны в транспортное или рабочее положение. Ширина захвата бороны 10 м. Борону агрегатируют с трактором К-700, а также с другими тракторами класса не ниже 5 тс. Масса бороны 3700 кг. Производительность до 8,5 га/ч.
