1. Общий расчет привода

1.1. Выбор приводного двигателя

Рис. 1

На рис.1 изображена схема комбинированного электромеханического привода, который состоит из двухступенчатого цилиндрического редуктора в корпусе, открытой конической передачи, электродвигателя Д и муфты М. В цилиндрический редуктор входят шестерня 1’ и колесо с внутренним зацеплением 2’ быстроходной ступени, шестерня 3’и колесо 4’ тихоходной ступени, быстроходный вал 1, промежуточный вал 2, тихоходный вал 3 и трех пар подшипников. Коническая передача состоит из шестерни 5’, колеса 6’, выходного вала 4 и одной пары подшипников.

Выбираем двигатель из условия неравенства

,

где - номинальная мощность электродвигателя;

- потребная мощность электродвигателя. Определяем по формуле

,

где - потребляемая мощность привода (мощность на выходе);

,

где - выходная угловая скорость. Определяем

,

Тогда потребная мощность привода будет равна

,

Определяем - общий коэффициент полезного действия привода. В данной схеме определяем как

где - коэффициент полезного действия одной открытой цилиндрической зубчатой передачи;

- коэффициент полезного действия одной открытой конической зубчатой передачи;

- коэффициент полезного действия одной пары подшипников качения;

тогда ,

Определяем потребную мощность электродвигателя

,

Выбираем электродвигатель серии АД, работающий в трехфазном режиме: АД-10-2/45 А1. Его технические данные приведены в таблице 1.

Таблица 1

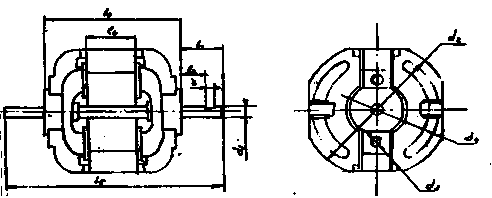

Габаритные и присоединительные размеры, и масса электродвигателя приведены в таблице 2 и на рис.2.

Таблица 2

Рис.2

1.2. Кинематический расчет

Определяем общее передаточное число привода

.
