Из таблицы следует, что среднеквадратичная погрешность определения глубин по данным сейсмических работ на площади Южно-Ягунского месторождения равная +6,96, позволяет достаточно надежно использовать сейсмическую карту по отражающему горизонту “Б” в качестве основы для структурных построений по продуктивным пластам. Об этом свидетельствует серия карт, построенных по кровле мегионской, вартовской, алымской, покурской, ганькинской и талицкой свит. Анализ этих карт указывает на унаследованный характер структурных планов с постепенным выполаживанием вверх по разрезу.

По отражающему горизонту “Б” площадь Южно-Ягунского месторождения включает группу структур III порядков: Ягунское, Южно-Ягунские (две), Дружное локальные поднятия, которые разделяются неглубокими (20-25м) прогибами и седловинами.

Ягунское и Южно-Ягунское (I) локальные поднятия по отражающему горизонту «Б» представляют собой брахиантиклинальные складки субмеридианального простирания, оконтуренные изогипсой –2725 м, имеющие размеры в пределах данных изогипс соответственно 18 * 19 и 7,5 * 3,5 км, амплитуда – 39 и 12 м; углы наклона крыльев составляют первые единицы градусов.

Южно-Ягунское (II) локальное поднятие по отражающему горизонту “Б” представляет собой брахиантиклинальную складку изометрического простирания, размеры которой 4,5 * 4 км, амплитуда 15 м, углы наклона крыльев менее 1 градуса.

Дружное локальное поднятие по отражающему горизонту «Б» представляет брахиантиклинальную складку субмеридианального простирания, размером 15,0 * 6,5 км, амплитудой 33 м; углы наклона крыльев менее 1 градуса.

Эксплуатационное разбуривание, в основном, подтвердило представление о тектоническом строении месторождения, выявленное по разведочным скважинам. Структурные планы по кровле основных продуктивных горизонтов Южно-Ягунского месторождения и отражающему горизонту «Б» сходны между собой, отличаясь лишь глубинами залегания, амплитудами поднятий и углами падения слоев. Краткая характеристика этих структурных элементов приведена в таблице 2.2

Таблица 2.2 Характеристика структурных элементов Южно-Ягунского нефтяного месторождения

Как отмечалось выше, структурные планы по кровлям коллекторов продуктивных пластов горизонтов БС10 и БС11, в основном, повторяют структурные особенности карты по отражающему горизонту “Б”. Наличие в пределах месторождения ряда мало амплитудных поднятий определило во многом распределение по площади залежей в условиях неполного заполнения крупных структурных ловушек.

Из-за больших размеров, приведем только небольшую часть структурной карты продуктивного пласта БС10-1. На рис. 2.1 представлена структурная карта участка блока N 13 ( район скв. 684 – 688, 2231 – 2234), т.е. тот блок, где предполагается проведение работ по улучшению нефтеотдачи пласта. Структурная карта представляет собой изображение в горизонталях (изогипсах) рельефа и построена по кровле пласта БС10-1. Она дает четкое представление о строении выбранного горизонта, обеспечивает наиболее точное проектирование разведочных и эксплуатационных скважин, облегчает изучение изменения свойств по площади продуктивного горизонта (мощности, пористости, проницаемости), помогает определить границы залежи и распределение давлений. За базисную поверхность при построении этой

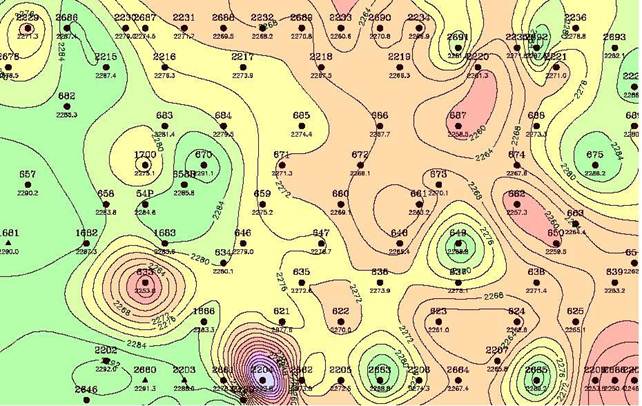

Рисунок 2.1. Структурная карта по поверхности пласта БС10-1. Масштаб 1: 25000

структурной карты принят уровень моря, от которого производятся отсчёты горизонталей (изогипс) глубинного рельефа.

Южно-Ягунское месторождение расположено в северо-восточной части Сургутского нефтегазоносного района (НГР) Среднеобской нефтегазоносной области. Промышленная нефтегазоносность Сургутского НГР - одного из основных по запасам нефти в Западной Сибири, подтверждена открытием таких крупнейших месторождений, как Усть-Балыкское, Мамонтовское, Федоровское и др. Залежи нефти и газа открыты и разведаны в отложениях тюменской свиты (Федоровское, Тепловское), васюганской свиты (Когалымское), баженовской свиты (Малобалыкское, Соимлорское и др.), ачимовской толщи (Малобалыкское, Среднебалыкское, Нятлонгское, Суторминское), в группах пластов БС и АС мегионской и вартовской свит (Федоровское, Усть-Балыкское, Холмогорское, Лянторское и др.). Таким образом, этаж нефтегазоносности в рассматриваемом районе охватывает комплекс осадочных пород нижне-среднеюрско-аптского возраста и составляет 1,5-2 км. Из числа пробуренных на данный период, 19 скважин вскрыли юрские отложения, а одна - отложения палеозойского фундамента (скв.52, забой 3353м).

На месторождении базисным объектом разработки является группа продуктивных горизонтов БС10 и БС11 (валанжин). Подчиненную роль имеет залежь пласта Ю (верхняя юра). Из ачимовской толщи (берриас-валанжин, пласты БС16 и БС18) получены небольшие притоки нефти и нефти с водой (соответственно скв.103 и 110), что указывает на ее нефтеносность.

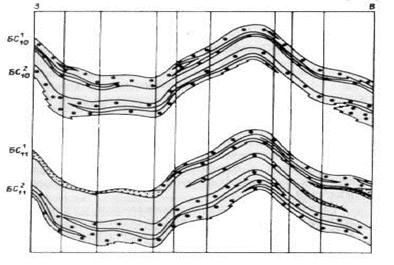

На кривой ГСР в разрезе горизонта БС10 можно выделить два пласта (БС10-1 и БС10-2), тоже и в горизонте БС11, индексируемые как БС11-1 и БС11-2 Об особенностях взаиморасположения пластов можно судить по геологическим профилям рисунке. 2.3 и рисунке. 2.4

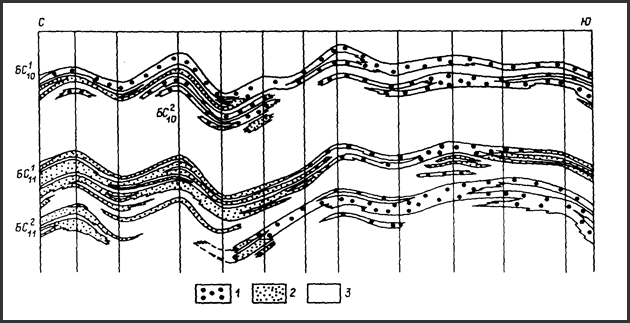

Рисунок 2.3. Геологический профиль С – Ю пластов БС10 и БС11:

1 – нефтенасыщенный песчаник;

2 – водонасыщенный песчаник;

3 – глинистые прослои
