По длине НКТ разделяются на три группы: I - от 5,5 до 8 м; II - от 8 до 8,5 м; III - от 8,5 до 10 м.

Трубы изготавливаются из сталей пяти групп рочности: Д, К, Е, Л, М. Гладкие трубы и муфты к ним групп прочности К, Е, Л, М, а также все трубы с высаженными концами подвергаются термообработке.

Условный диаметр трубы с точностью до нескольких десятых долей миллиметра совпадает с наружним диаметром тела трубы.

НКТ в скважинах, особенно при ШСНУ, несут большую нагрузку. Кроме растяжения от действия собственного веса они подвержены нагрузке от веса столба жидкости, заполняющей НКТ, и иногда от веса колонны штанг при их обрыве в верхней части или при посадке плунжера на шток всасывающего клапана. В искривленных скважинах они подвергаются трению штанговыми муфтами.

Правильное сопряжение резьбовых соединений НКТ достигается при приложении крутящего момента определенной величины. Поэтому важно использовать автоматы для свинчивания и развинчивания НКТ со специальным фрикционным регулятором момента. Недопустим спуск НКТ без смазки резьбовых соединений, а также их транспортировка без предохранительных колец и деревянных заглушек.

Для уменьшения собственного веса труб при необходимости их спуска на большую глубину применяют ступенчатую колонну НКТ с большим диаметром вверху и малым внизу.

4.2.3 Общие сведения об эксплуатации скважин УЭЦН

Установки УЭЦН предназначены для откачки пластовой жидкости из нефтяных скважин. Установка состоит из погружного насосного агрегата и кабельной линии, спускаемых в скважину на насосно-компрессорных трубах, и наземного электрооборудования (трансформаторной подстанции).

Погружной насосный агрегат включает в себя двигатель (электродвигатель с гидрозащитой) и насос, над которым устанавливают обратный и сливной клапаны.

Кабельная линия для подвода напряжения к двигателю состоит из основного питающего кабеля и плоского удлинителя с муфтой. Кабель прикреплен к гидрозащите, насосу и насосно-компрессорным трубам металлическими поясами.

Оборудование устья скважины обеспечивает подвеску колонны насосно-компрессорных труб с насосным агрегатом и кабелем на фланце обсадной колонны, герметизацию затрубного пространства, отвод пластовой жидкости в трубопровод и газа из затрубного пространства.

Трансформаторная подстанция (трансформатор и комплектное устройство) преобразует напряжение промысловой сети до оптимальной величины на зажимах электродвигателя с учетом потерь напряжения в кабеле и обеспечивает управление работой насосного агрегата установки и ее защиту при аномальных режимах.

Вместо комплектных устройств и трансформаторов можно применять комплектные трансформаторные подстанции типа КТППН-82 мощностью 100 и 250 кВА на напряжение 6 или 10 кВ для питания насосов, работающих в одиночных скважинах, и типа КТППНКС для питания четырех одновременно работающих скважинных насосов на кусте из четырех скважин.

В зависимости от максимального поперечного габарита погружного агрегата установки разделяют на три условные группы — 5, 5А и 6:установки группы 5 поперечным габаритом 112 мм применяют в скважинах с колонной обсадных труб внутренним диаметром не менее 121,7 мм;

Кабель в сборе имеет унифицированную муфту кабельного ввода К38 (К46) круглого типа. В металлическом корпусе муфты герметично заделаны изолированные жилы плоского кабеля с помощью резинового уплотнителя.

К токопроводящим жилам прикреплены штепсельные наконечники.

Модули насосные — газосепараторы (МНГ) предназначены для уменьшения объемного содержания свободного газа на всасывании насоса.

Газосепараторы соответствуют группе изделий II, виду 1 (восстанавливаемые) по РД 50-650—87, климатическое исполнение — В, категория размещения — 5 по ГОСТ 15150—69. Могут быть поставлены в двух исполнениях: газосепараторы 1МНГ5, МНГ5А и 1МНГ6 обычного исполнения; газосепараторы 1МНГК5 и МНГК5А повышенной коррозионной стойкости.

Устанавливают между входным модулем и модулем-секцией.

Газожидкостная смесь через сетку и отверстия входного модуля поступает в полость шнека и рабочих органов. Под напором газожидкостная смесьпоступает во вращающуюся камеру сепаратора, снабженную радиальными ребрами, где под действием центробежных сил газ отделяется от жидкости. Далее жидкость с периферии камеры сепаратора поступает по пазам переводника на всасывание насоса, а газ через наклонные отверстия отводится в затрубное пространство.

Трансформаторы обеспечивают питание погружных двигателей от сети переменного тока частотой 50 Гц, напряжением до 6000 В, работают на открытом воздухе в районах с умеренным и холодным климатом.

Трансформатор ТМПН состоит из магнитопровода стержневого типа, обмоток высокого и низкого напряжения, бака, заполняемого трансформаторным маслом, крышки с вводами и приводами переключателей, расширителя с маслоуказателями и воздухоосушителем и переключателем ответвлений обмоток высокого напряжения. Для герметизации разъемных частей трансформатора применяют уплотнения из маслостойкой резины.

Комплектные устройства обеспечивают включение и выключение погружных двигателей, дистанционное управление с диспетчерского пункта и программное управление, работу в ручном и автоматическом режимах, отключение при перегрузке и отклонении напряжения питающей сети выше 10% или ниже 15% от номинального, контроль тока и напряжения, а также наружную световую сигнализацию об аварийном отключении.

Комплектное устройство ШГС5805-49АЗУ1 размещено в металлическом шкафу двустороннего обслуживания.

Комплектное устройство КУПНА 83-29А2У1 состоит из высоковольтного шкафа управления двустороннего обслуживания с передними дверьми и задним заграждением и низковольтного ящика управления. В шкафу установлены трансформаторы тока и напряжения, разъединитель, высоковольтный контактор, выключатели предохранители, разрядники. Ящик содержит блок управления, электроизмерительные приборы, реле, сигнальную аппаратуру, переключатели и пусковые кнопки.

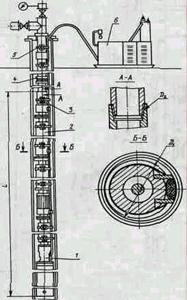

Рисунок 4.1 Установка погружного центробежного насоса:

1 — двигатель; 2 — модульный насос; 3 — кабельная линия:

4 — обратный и спускной клапаны; 5 — крепежный пояс;

6 — трансформаторная подстанция

Погружной электродвигатель.

Погружной электродвигатель (ПЭД) является приводом электроцентробежного насоса (рисунок 4.2). Применяется асинхронный электродвигатель с короткозамкнутым ротором. В соответствии со спецификой эксплуатации ПЭД выполнен цилиндрическим и сильно развит в длину.

Отечественная промышленность освоила выпуск более 12 типов ПЭД мощностью от 10 до 125. кВт. Выпускаются ПЭД с диаметрами корпуса 103 мм для обсадной колонны 121,7; 117 мм для 130 мм, 123 мм для 143,3 мм, 138 мм для 148,3 мм.

Основными узлами ПЭД являются: статор, ротор, опорная пята, вал. Назначение статора и ротора и принцип их работы аналогичны электродвигателю обычной конструкции.

Специфичным является положение ПЭД в скважине вертикальное, следовательно, ротор ПЭД.нужно удержать и зафиксировать в этом положении.
