Другим способом метрологического контроля является использование физической модели, имитирующей сигналы, как в однородной среде. К такой модели предъявляют два основных требования: параметры должны поддаваться измерению с необходимой точно­стью; математическая модель, описывающая физическую, должна обеспечивать требуе­мую точность расчета. Для этих целей было выбрано проволочное кольцо, соосное с ка­тушками зонда. Оно представляет собой замкнутый одновитковый контур, состоящий из последовательно включенных индуктивности L, сопротивления R и емкости конденсато­ра С. Схема расположения кольца приве­дена на рис. 3.21.

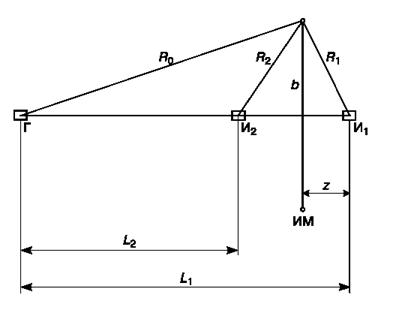

Рис. 3.21. Схема положения кольца. Поясн. см. в тексте

Здесь L1 и L2 — расстояния от из­ мерительных катушек И1и И2 до генера­торной катушки Г, b — радиус кольца, Z — расстояние от плоскости кольца до измерительной катушки И1 ток в генера­торной катушке изменяется по закону

J=J0∙eiωt. Рабочая частота зонда f=ω/2π. Комплексное сопротивление цепи коль­ца на рабочей частоте R+iX. Активное сопротивление R складывается из потерь в высокоомном проводе и в конденсато­ре, включенном в разрыв цепи. Реактив­ное сопротивление Х= l/ωC-ωL. В этом случае э.д.с., наводимая в j-й измери­тельной катушке, равна

где N=J*S*n — момент генераторной катушки; S, n — ее площадь и число витков; k = ω/c— волновое число; с = 3*108 м/с — электродинамическая постоянная; μ0=4*π*10-7 Гн/м — магнитная проницаемость воздуха. Остальные геометрические обо­значения даны на рис. 3.21. Расчет э.д.с. для многовитковых генераторной и измеритель­ных катушек выполняется на основе принципа суперпозиции.

3.4. Качественная оценка геологического разреза

Качественная и количественная интерпретация материалов каротажа имеет ограни­чения. Возможности того и другого подхода в интерпретации становятся более опреде­ленными и однозначными при наличии достоверной информации о разрезе. Во многом правильность выводов о геологических объектах основана на достоверности полученных данных. Вопросам оценки достоверности и контроля исходных данных посвящена пре­дыдущая глава. Это позволяет рассматривать приводимые ниже материалы, не сомнева­ясь в их качестве.

Некоторые вопросы качественной экспресс-интерпретации могут решаться на основе визуального анализа диаграмм ВИКИЗ, ПС и других методов. По его результа­там можно выделять коллекторы с оценкой их вертикальной неоднородности. При бла­гоприятных условиях возможна качественная оценка характера флюидонасыщения. При этом данные о граничных значениях удельного сопротивления продуктивных плас­тов в конкретной залежи сужают неопределенность качественного заключения.

Наиболее часто пласты-коллекторы в терригенном разрезе выделяются по ради­альному градиенту удельного сопротивления. Это характерно при наличии зоны про­никновения фильтрата бурового раствора, отличающейся по удельному сопротивлению от незатронутой части пласта. Изменения кажущихся сопротивлений от зонда к зонду могут быть прямым показателем проницаемости мощного пласта.

Эффективность качественной интерпретации и достоверность заключения осно­ваны на:

—слабой зависимости измерений от параметров скважины и примыкающей к ней области;

—высокой разрешающей способности как в радиальном направлении, так и вдоль скважины;

—хорошей точности измерений и их стабильности.

Оценка значений удельного сопротивления пластов-коллекторов и зон проник­новения выполняется в программе МФС ВИКИЗ. Вместе с тем, практические диаграм­мы могут дать достаточно полную информацию и без количественной обработки. Так при относительно неглубоком проникновении фильтрата достаточно просто устанавли­вается соответствие кажущихся УЭС истинным значениям. Анализ данных по комплек­су методов повышает достоверность выводов о разрезе. Рассматриваемые далее материа­лы подробно обсуждаются именно с этих позиций.

Как уже отмечалось, некоторые вопросы геологической интерпретации данных могут решаться на основе визуального анализа диаграмм ВИКИЗ и ПС. В комплексе с радиоактивными методами достоверность выводов возрастает. По результатам зонди­рования можно с высокой достоверностью выделять коллекторы, располагая мини­мальной априорной информацией о технологии вскрытия разреза. Так, признаки на­личия окаймляющей зоны отражаются инверсией (появлением экстремума) кривых зондирования, а безошибочность ее диагностики опирается на оценки пространствен­ной разрешающей способности.

Обычно все пять измерений располагаются на одном поле каротажных диаг­рамм. Связь разности фаз с удельным сопротивлением является нелинейной. По раз­ным соображениям шкала для данных может быть представлена в значениях либо раз­ностей фаз (линейная шкала), либо кажущегося сопротивления (логарифмическая или линейная шкала). Отметим основные изменения вида каротажных диаграмм, обуслов­ленные использованием различных масштабных шкал.

Линейная шкала разностей фаз. В этом случае каротажные диаграммы прямо отображают измерения. Чем выше электропроводность среды, тем сильнее изменяют­ся диаграммы. Такое представление данных создает определенные методические удоб­ства. Так, низкоомные отложения (глины, насыщенные солеными водами коллекторы и т.п.) легко распознаются за счет больших значений разности фаз, соответствующих этим интервалам.

Логарифмическая шкала кажущихся сопротивлений. Логарифмическая шкала «сжимает» диаграммы кажущихся сопротивлений в диапазоне малых значений (до 10 Ом-м) и «растягивает» в интервале больших удельных сопротивлений. Это приводит к хорошему визуальному выделению пластов высокого сопротивления.

Линейная шкала кажущихся сопротивлений. Такая трансформация приводит к сильным изменениям вида диаграмм: кривые сжаты в самом информативном для ин­дукционных методов каротажа низкоомном диапазоне. Такой способ представления данных снижает визуальное разрешение в породах с низкими удельными сопротивлени­ями (песчанистые глины, алевролиты и т.п.). В то же время высокоомные интервалы хо­рошо дифференцируются по сопротивлению.

3.5.Основы количественной интерпретации

В основу количественной интерпретации диаграмм ВИКИЗ положено представ­ление о среде как наборе согласно залегающих слоев. Ее результатом является геоэлект­рический разрез, включающий последовательность пластов, вскрытых скважиной. Поло­жение каждого из них по стволу определяется глубинами кровли и подошвы. Отдельный пласт характеризуется удельными электрическими сопротивлениями прискважинной об­ласти проникновения (с возможной окаймляющей зоной) и незатронутой части пласта, а также положением коаксиальных скважине цилиндрических границ между ними.

Общая схема интерпретации состоит из следующей последовательности дей­ствий:

—попластовая разбивка (выделение границ пластов);

—осреднение диаграмм на интервале пласта (снятие существенных значений);
